电动往复式型材切割作业设备结构

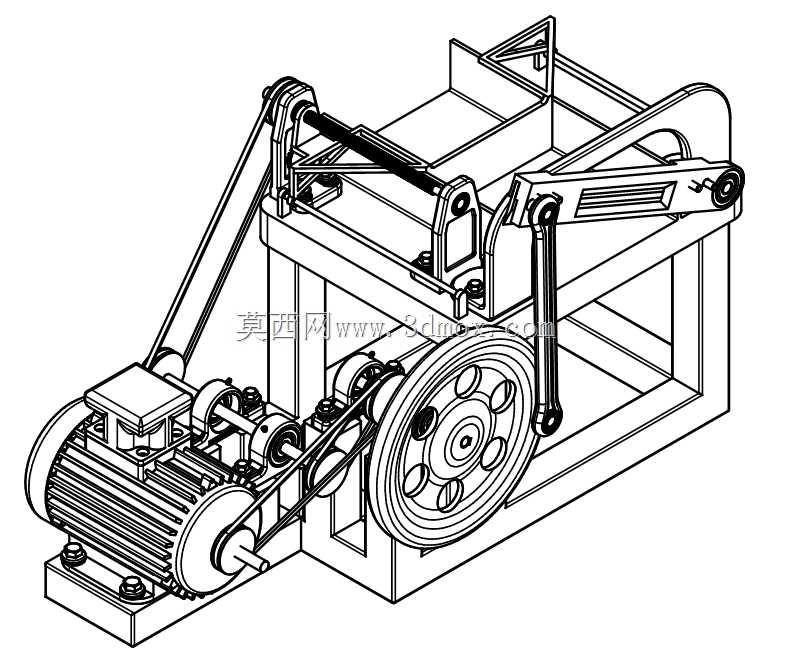

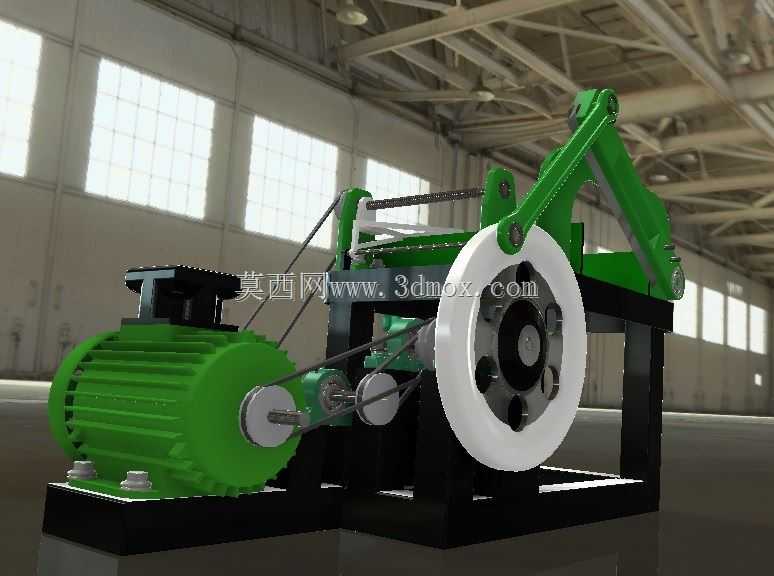

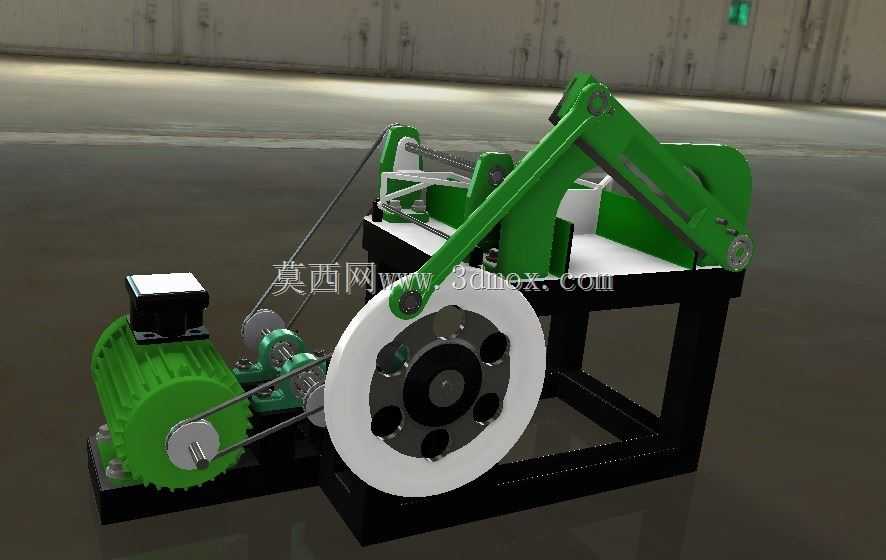

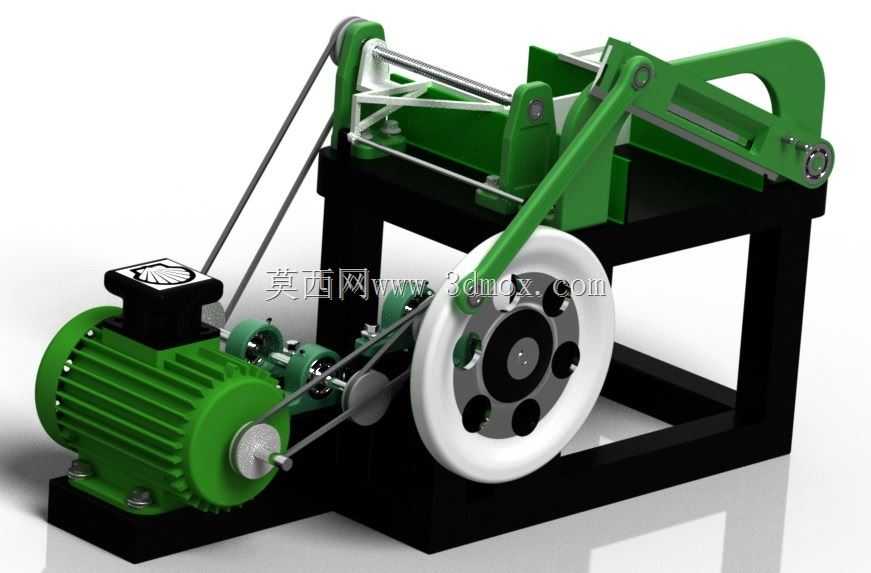

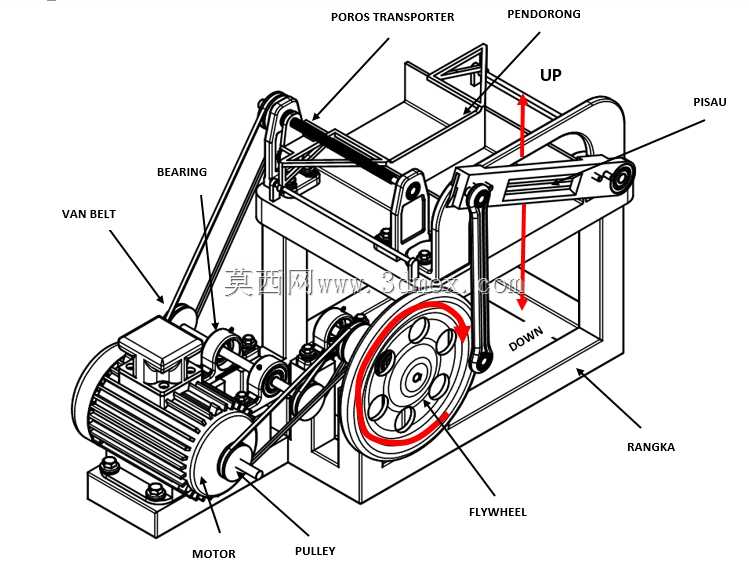

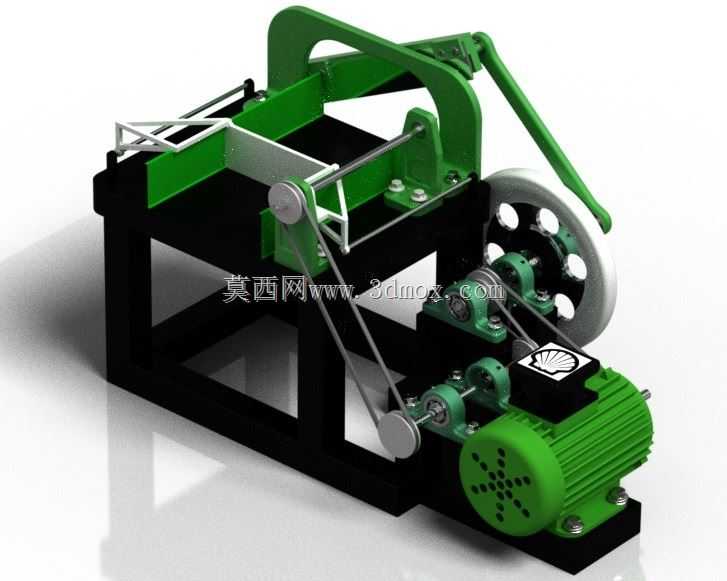

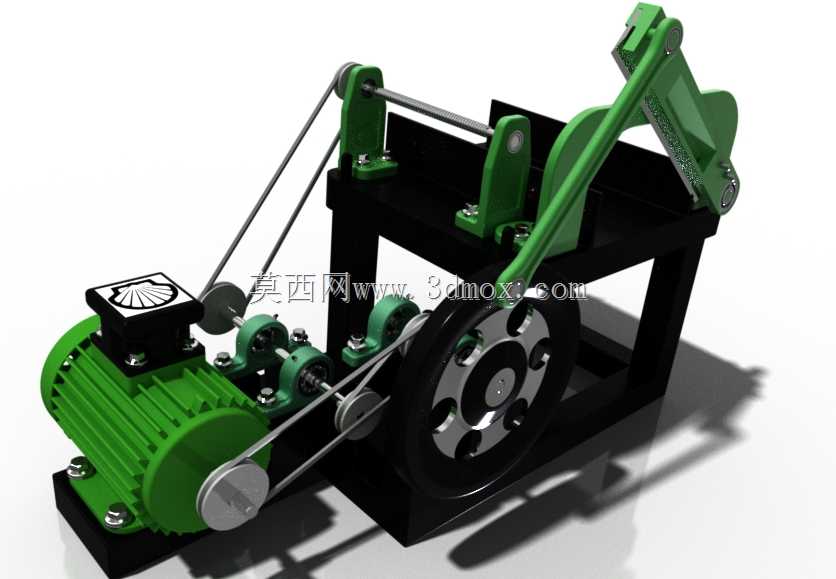

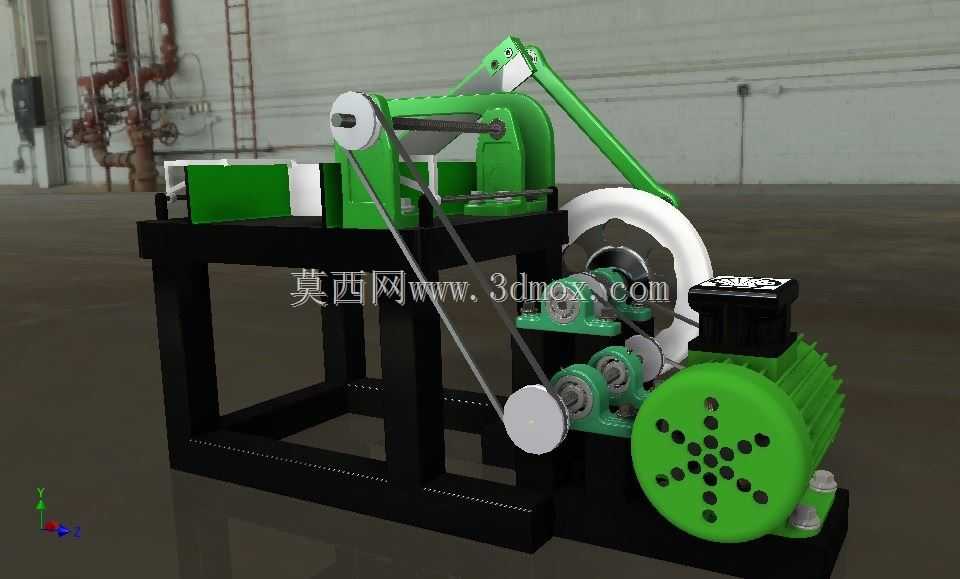

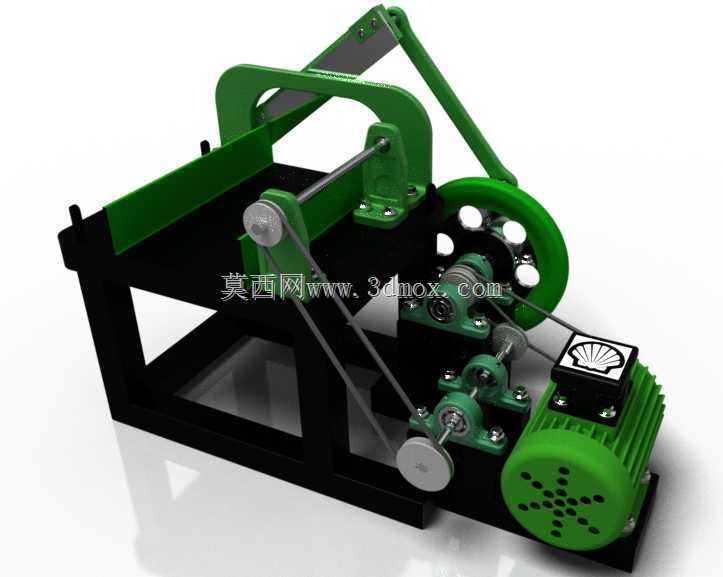

　　这款往复式切割设备的三维结构，核心面向小型五金加工、教学实训、家装现场的型材下料场景，可完成薄金属型材、硬质塑料、小型木料的定长切断作业，相比手持角磨机的切割方式，设备自带的工装夹持结构能避免切割过程中的工件窜动，降低操作人员的手部持握负荷，同时往复式锯切的切削形式相比砂轮片切割，产生的粉尘量更低，切口的烧蚀痕迹更浅，后续打磨工序的工作量可减少三成左右。从结构布局来看，设备采用下置动力源的排布逻辑，驱动电机布置在机架右侧的低位区域，既可以通过自重降低整机重心，减少锯切往复过程中的整机晃动，也能让传动带的张紧结构更易布置，电机输出轴端的小带轮通过V带将动力传递至中间传动轴的大带轮，实现第一级减速，

　　匹配锯切作业需要的低转速大扭矩输出特性，避免高转速下锯条过快磨损。中间传动轴上同时集成了曲柄轮结构，通过连杆将旋转运动转化为锯弓的往复直线运动，锯弓的两侧通过铰接摆臂与上部机架连接，形成平行四边形的摆动导向结构，保证锯条在往复行程中始终保持垂直于工件承载平台的姿态，不会出现锯路偏斜的问题，相比单滑杆导向的结构，这种双摆臂的导向形式无需加工高精度的直线滑配面，加工装配难度更低，日常维护时仅需定期检查铰接点的轴套磨损情况即可。工件承载平台采用框架式焊接结构，台面预留了工装夹具的安装T型槽，可根据切割工件的截面形状更换不同的压装夹具，不管是方形管材、圆棒料还是异型型材，都能实现稳定装夹，平台的进料侧设置了可调式定位挡块，

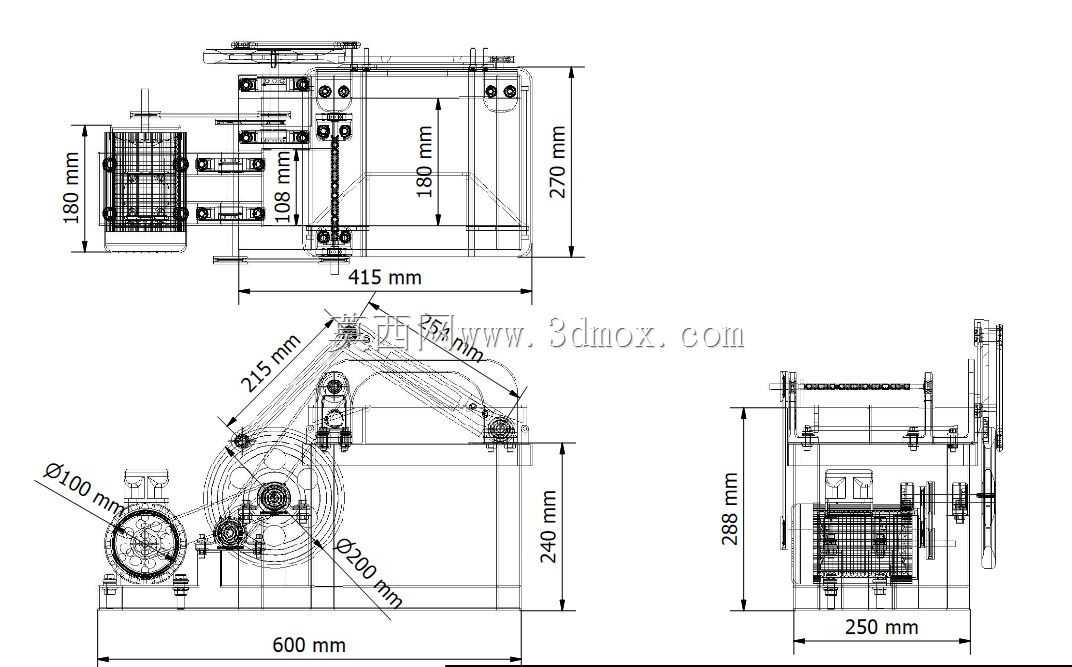

　　调整挡块位置即可快速完成批量工件的定长切割，无需每次切割前重复测量划线。设备的安全防护结构也做了针对性设计，锯弓的非工作侧设置了弧形防护罩，避免锯条断裂时甩出伤人，电机的外壳采用散热筋结构，端盖处设置了通风孔，配合带轮转动时带动的气流，可实现连续作业下的电机温升控制，避免长时间工作出现电机过热烧毁的问题。从安装边界来看，整机的底部机架采用矩形钢管焊接成型，底部四个支脚预留了地脚螺栓安装孔，可直接固定在车间的工作台面上，也可加装移动脚轮实现工位间的灵活转场，整机的横向占用空间控制在小型工作台的承载范围内，不需要单独预留大面积的安装场地，适合小型加工门店、学校实训教室这类场地有限的使用场景。

　　设计过程中对传动部件的运动间隙做了预留调整结构，带轮的中心距可通过电机安装板的长圆孔进行调整，方便V带磨损后重新张紧，锯弓的行程长度可通过曲柄轮上的偏心销位置进行调整，针对不同厚度的切割材料，可匹配对应的锯切行程，减少空行程的占比，提升切割效率。锯条的装夹结构采用快拆式设计，松开锯弓两端的锁紧螺母即可快速更换不同齿距的锯条，针对金属材料选用细齿锯条，针对木料、塑料等软质材料选用粗齿锯条，无需复杂的工具即可完成耗材更换。整个设备的传动部件全部布置在机架的内侧区域，外部没有突出的旋转结构，操作人员在上下料时不会被运动部件剐蹭，设备的操作开关布置在机架前侧的易触及位置，紧急情况下可快速切断动力，符合小型加工设备的安全设计规范。
