小型两栖气垫载具结构设计方案

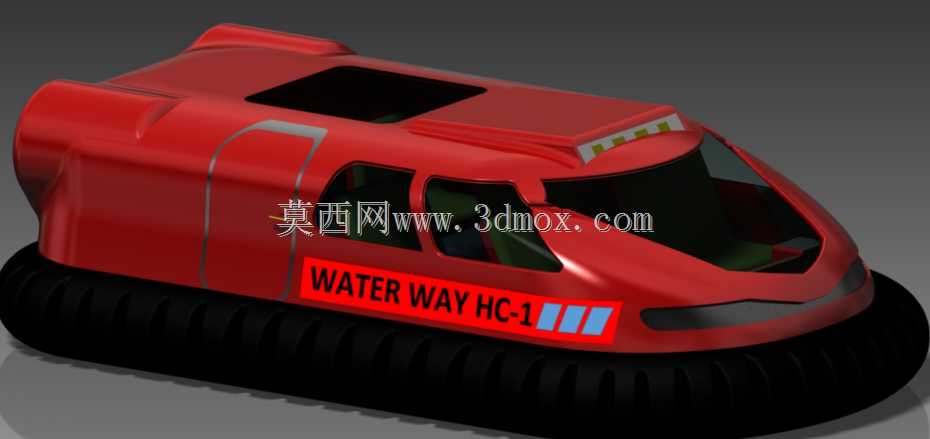

　　这款小型气垫载具的三维结构设计，核心围绕浅滩、沼泽、冰封水面等常规船舶与轮式车辆无法通行的复杂地形通行需求展开，区别于传统排水型船舶，其依靠垫升风机产生的高压空气在船底与接触面之间形成稳定气垫层，将船体完全抬离支撑面，大幅降低行进阻力，可同时适配水面、泥泞滩涂、平整冰面、低矮草甸等多种非硬化路面场景，多用于短途通勤、浅区作业勘探、应急救援前置部署等场景。

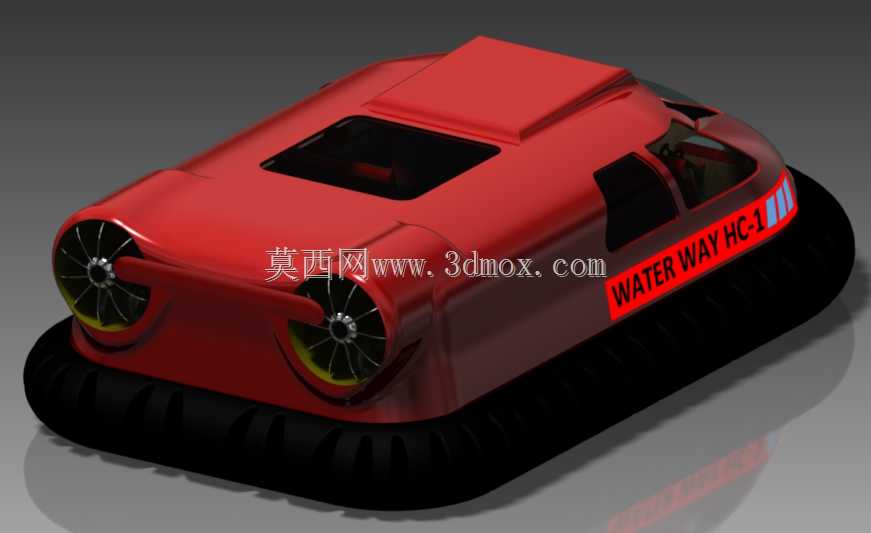

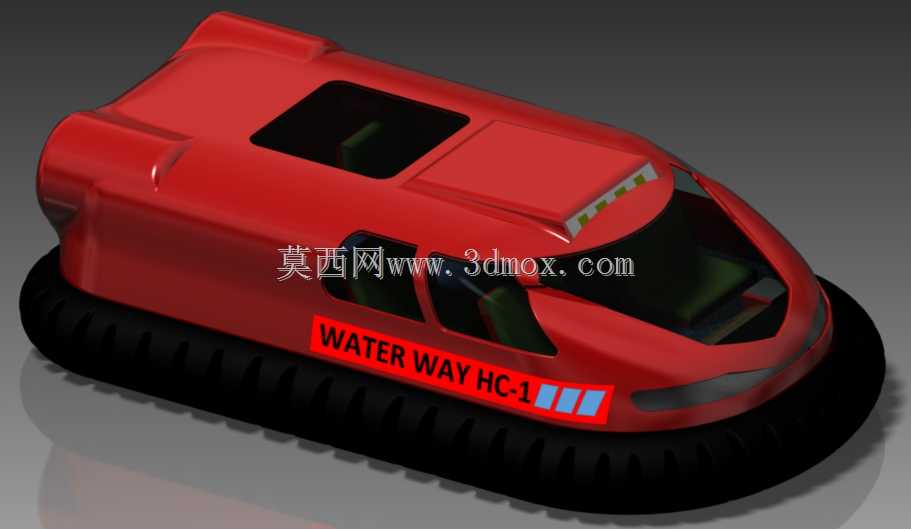

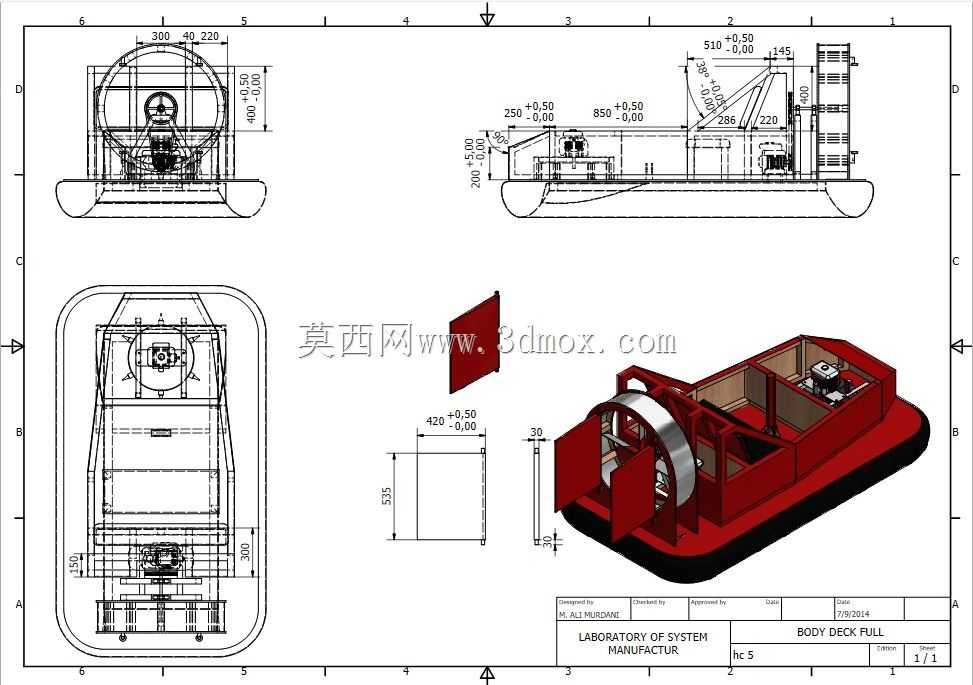

　　从结构布局来看，整体采用矩形浮箱式底盘作为承载基础，船体总长度控制在850mm级，最大宽度420mm，总高度含垫升状态不超过400mm，安装边界需预留垫升围裙的形变空间，静态下围裙垂向压缩量不超过30mm，避免硬质船体直接剐蹭接触面。船体前部设置开放式乘员/载物舱，舱体边缘做圆弧过渡处理，减少高速行进时的空气紊流，中部为动力集成舱，将垫升风机与推进动力单元做同轴集成设计，减少传动链路的动力损耗，尾部设置立式方向舵结构，通过调整推进气流的导出方向实现航向控制，无需额外设置水下转向机构，适配无水面接触的行进状态。

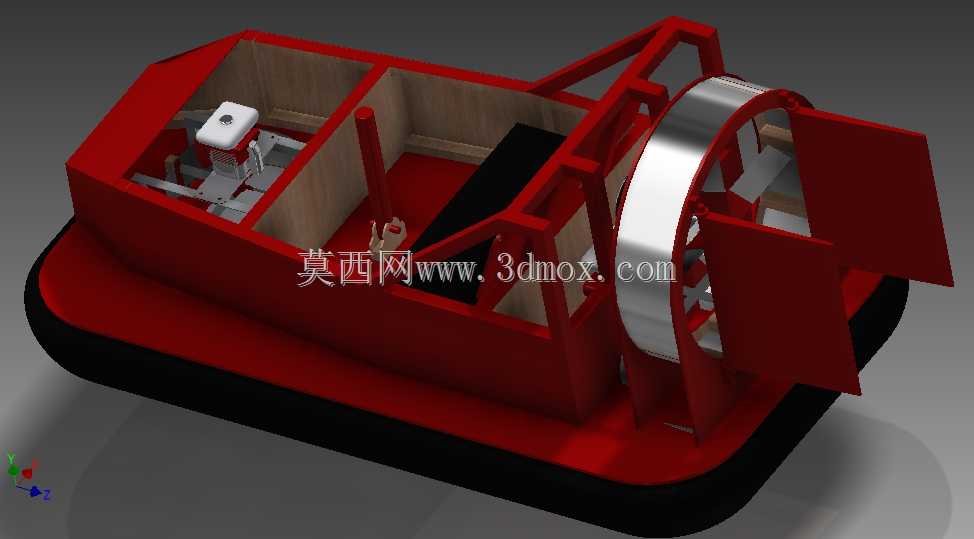

　　设计过程中优先考量了垫升气流的分配逻辑，船底设置纵横交错的稳压气道，高压空气从风机腔体导出后，先进入中部稳压腔均衡压力，再通过四周的导流槽均匀输送至围裙周边，避免出现单侧压力不足导致的侧倾问题，围裙采用分段式固定结构，单段围裙损坏后可单独拆卸更换，无需整体拆解船体底部结构。船体上部的动力舱做半开放式防护设计，既保证发动机的进气散热需求，又能避免行进过程中溅起的泥水、水花直接侵入动力部件，舱体骨架采用薄壁型材拼接，在保证结构强度的前提下尽可能控制整体自重，降低垫升所需的风机功率阈值。

　　从尺寸链校核角度，设计阶段重点验证了垫升状态下的重心匹配关系，满载状态下重心需落在船体几何中心前后50mm、左右20mm的范围内，避免出现垫升后姿态倾斜、航行阻力激增的问题。推进风道的出口角度做了15度仰角设置，可在高速行进时提供部分辅助抬升力，进一步降低围裙的承压负荷，船体前部的防撞结构突出船体前端25mm，可在低速碰撞时吸收冲击能量，保护前部舱体与内部搭载的设备。

　　不同于大型商用气垫船的复杂结构，这款小型载具的结构件尽可能做了通用化设计，船体浮箱采用标准板材折弯拼接，风机支架、舵机安装座均采用常见的标准型材加工，降低生产制造的工艺难度，日常维护时仅需定期检查围裙的密封状态、动力单元的传动皮带张紧度即可，无需复杂的专用维保设备。船底的气道隔板同时作为结构加强筋使用，将底盘浮箱分隔为多个独立密封舱段，即便单段舱体出现破损泄漏，剩余舱段仍可提供足够的静浮力，保证载具在垫升系统失效时仍能漂浮在水面，不会出现瞬时沉没的风险。

　　在三维建模过程中，对所有运动部件做了干涉校验，确认方向舵在全角度偏转过程中不会与风道壁、动力支架发生剐蹭，垫升风机的叶轮与壳体之间预留1.5mm的安全间隙，避免加工装配误差导致叶轮擦碰壳体。乘员舱的地板做了防滑纹理设计，同时预留了安全带安装点位，可根据实际使用需求加装安全防护部件，船体四周设置有系留挂点，方便运输时的固定以及作业时外挂附属作业设备。
