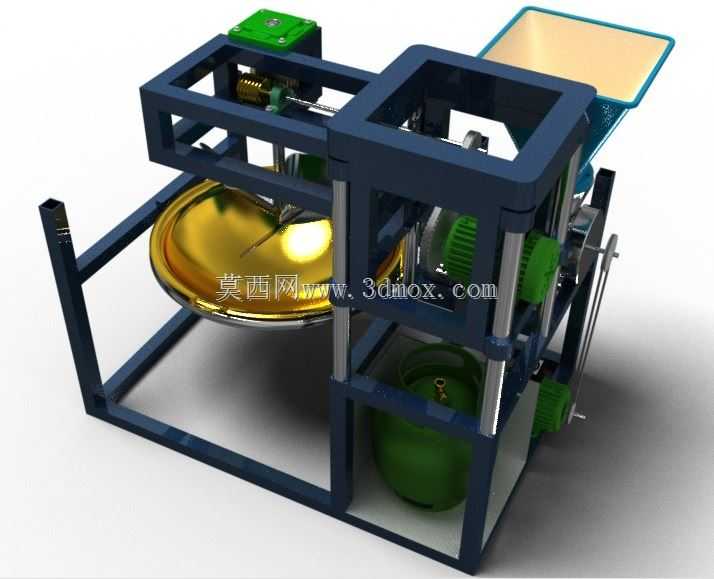

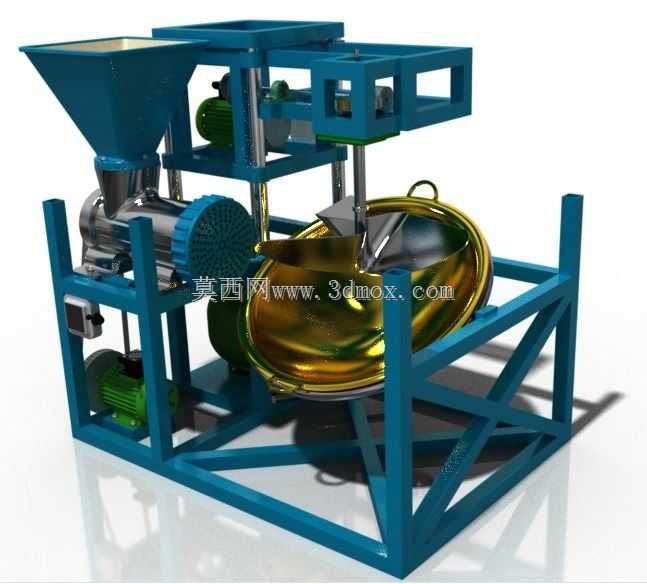

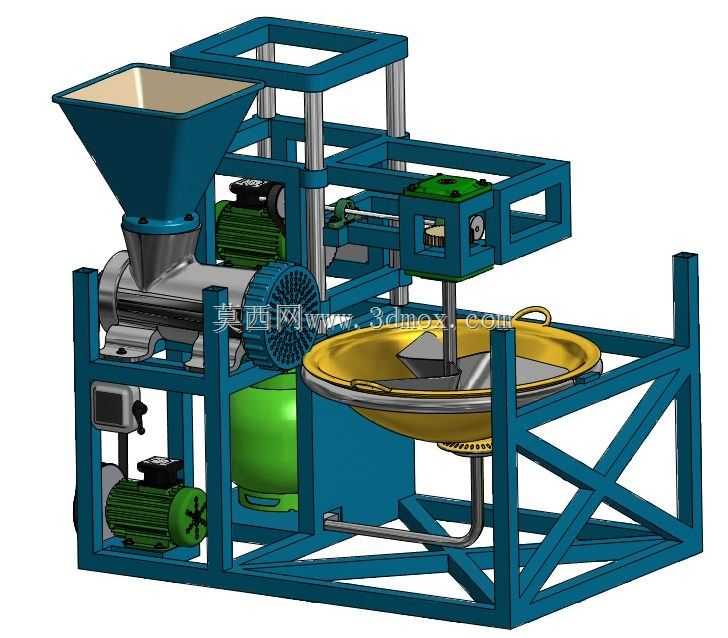

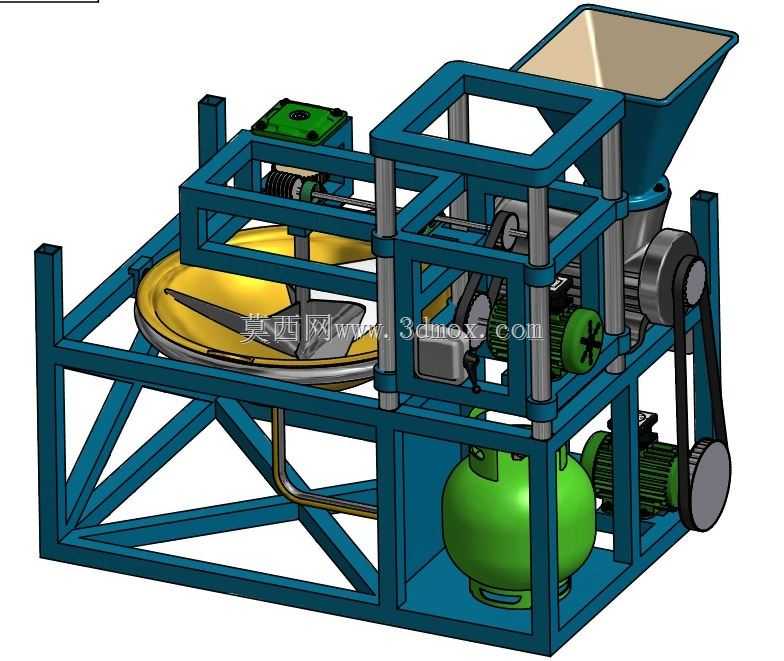

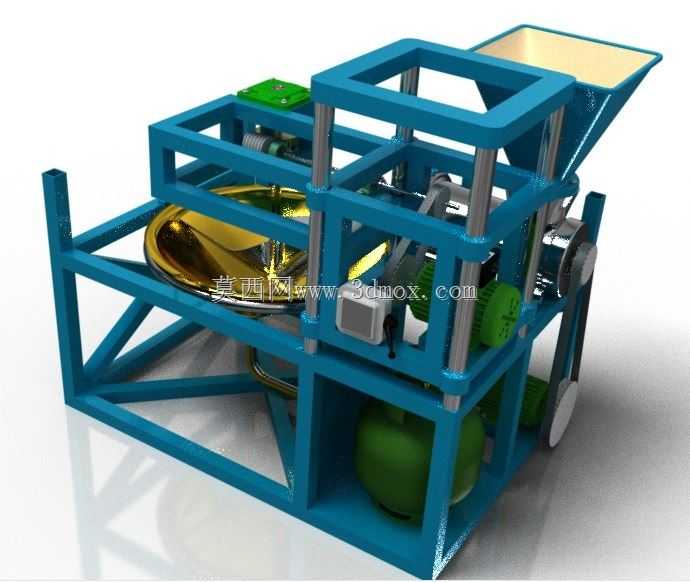

带进料输送机构的立式搅拌加工设备

　　该设备主要面向小批量多组分固料、半湿料的混匀加工场景，常见于小型食品加工坊、精细化工配料工段、实验室中试生产线以及建材小样制备环节，可完成从定量进料到连续搅拌出料的全流程作业，无需额外搭配独立的上料输送装置，整体集成度较高，适合场地有限的中小型生产单元使用。设备左侧设置的锥斗式进料仓采用大倾角锥面设计，锥面斜度设置为62度，可保证流动性一般的粉状、颗粒状物料依靠自重顺利进入下方的螺旋输送腔，不会出现物料架桥、积料堵料的问题；螺旋输送机构采用变螺距设计，进料段螺距大于出料段，可在输送过程中对物料进行初步压实推送，保证进入搅拌区域的物料连续均匀，避免因进料量波动导致的搅拌均匀度下降。搅拌作业区域采用敞口式浅盘结构，

　　盘体采用圆弧过渡的锅底造型，盘底与侧壁的过渡圆角设置为R35，无清洁死角，搅拌完成后可快速将盘内物料刮除干净，适配多批次不同物料的切换加工需求；搅拌组件采用立式行星传动结构，搅拌桨叶与盘底间隙控制在3mm-5mm之间，既不会刮蹭盘体造成金属碎屑污染物料，也能保证盘底沉积的重质物料被充分搅动，不会出现分层沉底的问题。设备的支撑机架采用标准矩形钢管焊接成型，主框架选用40403mm的方管，斜向支撑采用30302mm的方管，整体框架通过交叉斜撑做加强处理，满焊后做去应力退火处理，可抵消电机运行、搅拌作业时产生的振动，保证设备长时间运行无明显晃动，机架底部预留有M12的地脚螺栓安装孔，可直接固定在硬化地面上，也可搭配减震脚轮做成可移动版本，

　　适配不同的工位布局需求。传动系统分为两个独立单元，螺旋进料的驱动电机与搅拌机构的驱动电机分别独立控制，可根据物料特性单独调整进料速度与搅拌转速，针对流动性好的颗粒物料可适当提高进料螺旋转速，针对粘度较高的半湿物料可降低进料速度同时提高搅拌转速，保证物料在搅拌盘内的停留时间足够，混匀度达到工艺要求；两个电机均安装在机架内部的预留安装位上，电机与传动部件之间采用带传动连接，可在出现过载时通过皮带打滑保护电机与传动部件，避免硬连接导致的齿轮、轴类零件断裂。设备的整体安装边界控制在长1200mm、宽800mm、高1100mm范围内，进料口顶端距离地面高度为1050mm，符合人工倒料的人机工程学高度，操作人员无需借助登高平台即可完成进料操作；

　　搅拌盘的出料口设置在盘体侧边最低位置，搭配可插拔的闸板阀控制出料，搅拌完成后拉开闸板即可在搅拌桨的推送下将物料自动排出，无需人工掏料。设计过程中充分考虑了日常维护的便捷性，所有传动部件的外侧均设置有可拆卸的防护盖板，日常检查皮带松紧、添加润滑脂时无需拆解主体框架，搅拌桨叶采用快拆式销轴固定，磨损后可快速更换，无需整体拆卸搅拌轴；进料斗与螺旋输送腔之间采用法兰连接，若加工的物料腐蚀性较强，可快速更换不锈钢材质的进料腔与搅拌盘，无需改动主体机架结构，降低设备改造成本。设备的气路、线路均沿机架方管的内侧排布，外侧无裸露的管线，避免加工过程中物料掉落砸坏管线，也方便日常清洁时直接冲洗设备表面，不会出现线路进水短路的问题。针对不同行业的使用需求，该结构可做针对性调整，比如用于食品加工时，所有与物料接触的部件均可更换为304不锈钢材质，搅拌桨叶可加装聚四氟乙烯刮板；用于建材小样制备时，可在搅拌盘内侧加装耐磨衬板，延长盘体使用寿命。
