工业厂房用轴流通风式空气冷却装置

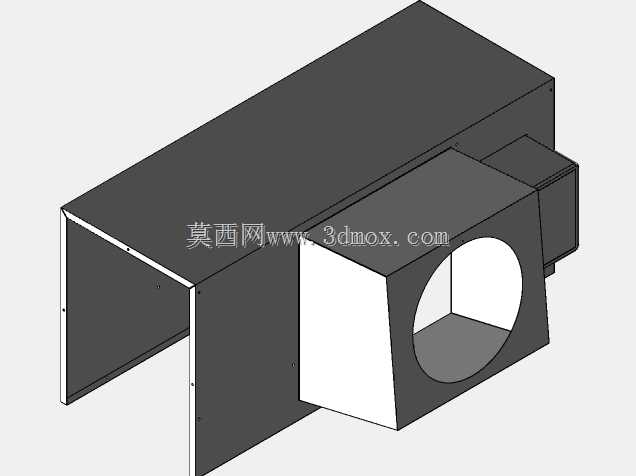

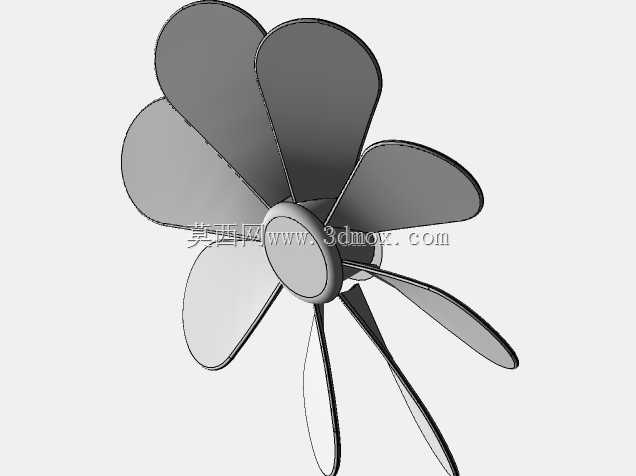

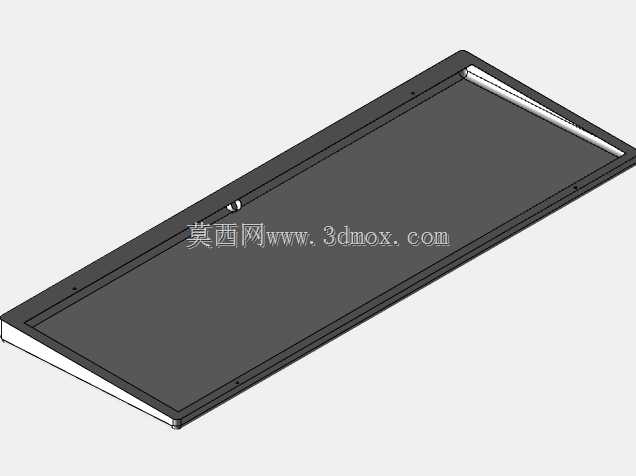

　　这套空气冷却装置的三维结构，完整还原了工业现场风冷换热设备的实际装配形态，建模过程中优先考虑了设备落地安装的边界约束，整体采用卧式支腿承载结构，四根立式支撑腿将换热主体抬离地面，预留出底部凝水排放、管路接驳的操作空间，支腿底部预留的安装孔位可直接匹配厂房地面的膨胀螺栓固定要求，无需额外加工转接底座。从功能实现逻辑来看，设备前端的大直径轴流风机构成强制风冷的动力核心，风筒采用圆弧过渡的集风罩结构，能有效降低进风端的紊流损耗，风机叶轮的叶片角度经过结构匹配，可在低转速下实现大流量空气输送，适配大空间厂房的持续通风换热需求，避免高转速带来的设备振动与噪音问题。设备主体的换热腔体采用满焊密封的钣金壳体结构，

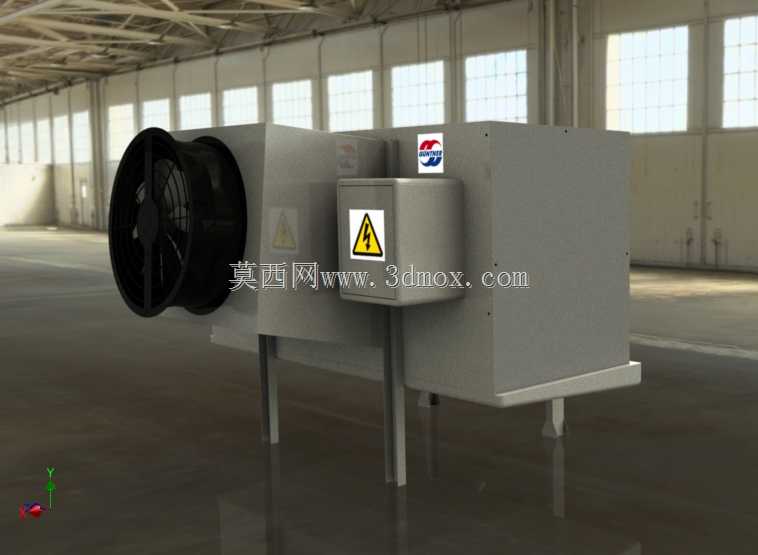

　　壳体侧面预留的电气控制箱采用外挂式安装，与换热腔体保持安全电气间隙，控制箱面板设置的高压警示标识对应内部强电配电回路，建模时还原了接线端子排布、线缆穿线孔的密封结构细节，可直接指导现场电气布线施工。在实际工业应用场景中，这类空气冷却装置常部署在机械加工车间、焊接作业厂房、仓储物流库区等大空间区域，既可以独立运行承担环境空气降温职能，也可以接入工艺排风系统，对接生产设备的散热出口，对高温工艺排风进行预冷却后再排出室外，降低厂区热排放对周边环境的影响，部分对环境温湿度有要求的精密加工工位，也可将该设备与送风管道接驳，定向输送冷却后的干燥空气，保障加工区域的温度稳定。设计过程中对设备的外形尺寸做了工程化约束，

　　整体宽度控制在常规厂房通道的通行允许范围内，设备运输时无需拆解主体结构即可通过标准工业门洞，侧面的检修面板采用快拆式螺栓固定，日常维护时可直接拆卸面板清理换热翅片表面积尘，无需挪动设备整体安装位置。设备壳体表面的防腐涂层结构也在模型中做了分层体现，从钣金基材到防锈底漆、面漆的厚度匹配工业户外设备的防腐要求，即使部署在半开放式厂房区域，也能抵御潮湿空气、焊接烟尘的腐蚀。建模时对设备的重心位置做了合理分布，将重量较大的换热芯体布置在设备重心投影区域内，支腿的承载载荷经过受力校核，即使风机满负荷运行产生持续振动，也不会出现支腿疲劳变形、设备倾斜的问题。设备尾部的换热介质接口采用标准法兰连接结构，法兰的螺栓孔位、

　　密封面尺寸完全匹配通用工业管路标准，现场安装时可直接对接现有冷却水或冷媒管路，无需单独加工转接法兰。考虑到工业现场的安装误差，支腿上预留了高度调节余量，可应对地面不平整的安装场景，通过调整支腿的伸出长度保证设备主体水平，避免换热腔体内出现凝水积存、流道偏移的问题。设备上的警示标识、铭牌安装位都按照工业设备安全规范做了位置排布，高压警示标识设置在电气箱门的醒目位置，设备铭牌预留区位于壳体侧面便于巡检查看的高度，符合工业设备的安全设计要求。
