分切管焊接手动定位夹紧工装结构

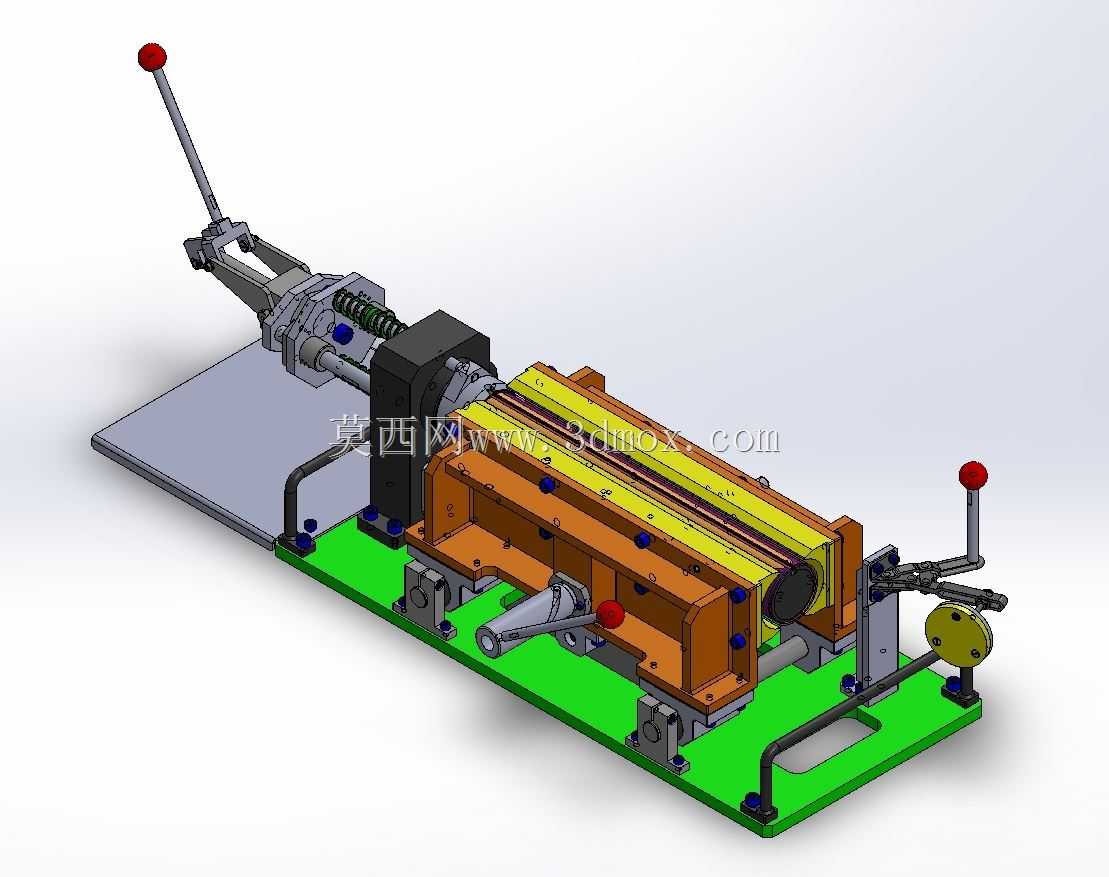

　　这套工装主要面向金属管件焊接工序的现场作业需求，针对分切管类工件焊接时易出现的拼接错位、焊后变形、定位基准偏移等常见问题设计，适配中小批量管件焊接的工位使用场景，无需外接气源或液压动力源，完全依靠手动操作即可完成工件的装夹与拆卸，适合没有集中动力供给的焊接工位、维修补焊工位以及小批量定制加工场景使用。整套工装的安装基准为底部的绿色安装底板，底板上预留了多组T型槽安装位与螺栓固定孔，可直接固定在标准焊接工作台上，也可根据工位布局需求加装移动脚轮适配柔性生产线的工位切换需求，底板整体采用加厚钢板焊接后铣平加工，保证安装面的平面度公差控制在0.05mm以内，避免工装安装后出现基准倾斜，影响工件的定位精度。

　　工装的核心定位结构分为轴向定位与径向定位两部分，轴向定位端采用带快换衬套的顶紧结构，可根据不同管径的分切管更换对应内径的衬套，衬套与工件端面的贴合面做了淬火处理，硬度达到HRC45-50，避免长期顶紧出现磨损凹陷导致定位失效；径向定位采用多组可调式V型块支撑，V型块的支撑高度可通过底部的调节螺钉进行微调，适配不同直径、不同壁厚的分切管装夹需求，V型块的支撑面镶嵌了铜质垫片，避免装夹时刮伤工件外表面，影响后续的表面处理工序。夹紧机构采用两组手动肘节夹钳搭配侧压块的结构，分别布置在工件的焊缝两侧，夹钳的操作手柄延伸至工装外侧，操作时无需将手伸入焊接作业区域，避免焊渣飞溅烫伤操作人员，侧压块的压合面做了与工件外圆匹配的弧面设计，

　　压合时可实现面接触夹紧，相比点接触夹紧方式，夹紧力分布更均匀，不会出现工件局部变形的问题，同时夹钳带自锁结构，夹紧后不会因为焊接过程中的振动出现松脱，保证焊接全程工件位置稳定。工装的一端设置了手动推拉式顶紧机构，带操作手轮与锁紧手柄，工件放置到位后，转动手轮推动顶紧头将工件轴向顶紧到位，随后扳动锁紧手柄即可锁定轴向位置，顶紧头的行程预留了150mm的调节余量，可适配一定长度范围内的分切管焊接需求，无需频繁更换工装部件。整套工装的所有运动部件都预留了润滑注油孔，日常维护时只需定期注入润滑脂即可保证操作顺畅，没有复杂的电控或液压元件，故障率极低，普通焊接操作人员经过简单培训即可独立完成装夹操作，相比通用的万能焊接工装，

　　这套专用工装的装夹效率可提升40%以上，焊后工件的同轴度公差可控制在0.1mm以内，大幅减少焊后校形的工作量。在设计过程中，充分考虑了焊接作业的高温环境，所有靠近焊缝的结构件都采用耐高温钢材制作，避免长期受焊渣烘烤出现变形，同时在焊缝正下方的底板位置设置了焊渣收集槽，可承接焊接过程中掉落的焊渣，避免焊渣堆积在工装定位面上影响后续装夹精度，收集槽为可拆卸式结构，清理时只需抽出槽体倒掉焊渣即可，维护十分便捷。工装的整体外形尺寸控制在长1200mm、宽450mm、高350mm范围内，不会占用过多的工位空间，安装时只需保证工作台面的承重不低于200kg即可稳定固定，无需额外的加固结构。针对分切管焊接时需要保证切口对齐的需求，工装还设置了可拆式的切口对位基准块，装夹时可将工件的切口面与基准块靠紧，保证两侧工件的切口完全对齐后再夹紧，避免出现焊口错边的问题，基准块可根据不同的切口角度进行更换，适配直口、斜口等不同形式的分切管焊接需求。
