重型旋转排水过滤集成设备结构设计

　　这套重型旋转排水过滤集成设备，主要面向金属加工切削液集中处理、大型零部件清洗线废液循环、冶金轧钢乳化液净化这类大流量流体处理场景，解决传统单级过滤设备处理量不足、滤渣清理需停机、多套设备分散布置占用厂区空间的痛点。从整体布局来看，设备采用型钢焊接一体式底架作为承载基础，底架预留了二次灌浆的安装孔位，安装时需保证底架上平面平面度公差不超过0.2mm/m，避免后续旋转机构运行出现偏载磨损；底架下方预留了150mm的检修空间，方便布置排污管路与线缆桥架，整体安装边界控制在长3200mm、宽1800mm、高2100mm范围内，可直接适配多数工业厂房标准设备检修通道的预留尺寸。设备的核心功能单元分为三级处理模块：

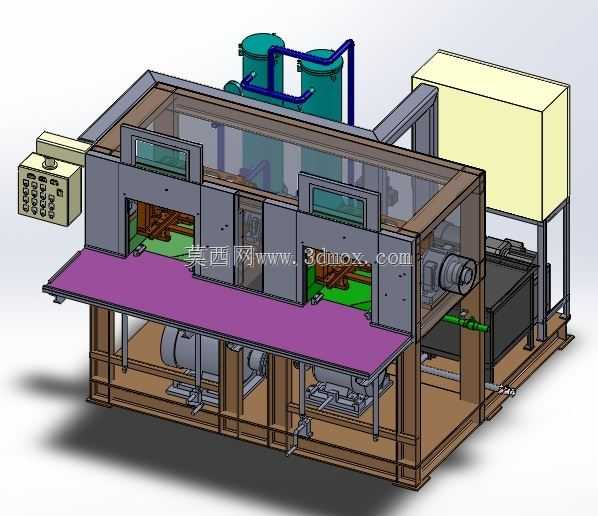

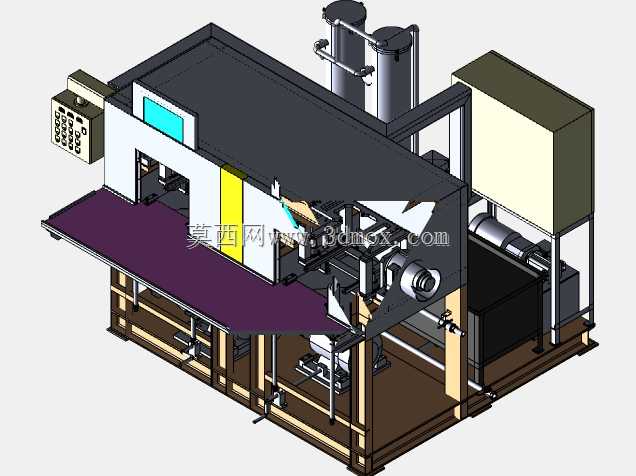

　　前端的离心过滤单元采用立式罐体结构，进液口切向布置，利用流体旋转产生的离心力将大颗粒金属切屑、氧化皮等杂质甩向罐壁沉降，无需额外配置动力驱动刮渣机构，降低了运行故障点；中间级配置双组并联的真空过滤罐，罐体采用快开式卡箍结构，内部可根据处理介质特性更换不同精度的过滤滤芯，适配从粗过滤到精过滤的不同工艺需求，双罐并联的设计可实现单罐离线更换滤芯时另一罐持续运行，保障生产线不停机；末端设置沉淀腔，用于沉降离心与真空过滤未完全截留的细颗粒杂质，沉淀腔底部配置气动排污阀，可按设定周期自动排出沉渣，无需人工开盖清理。设备的操作侧设置了悬挑式紫色操作平台，平台采用花纹钢板铺设，边缘做了100mm高的挡水边，防止操作时液体滴落至地面造成湿滑，

　　平台下方布置了主驱动电机与液压泵站，驱动单元与旋转过滤腔体之间采用联轴器直连，传动路径短、传动效率高，同时配置了扭矩传感器实时监测运行负载，当滤渣堆积造成负载超过设定阈值时，设备会自动触发反冲洗程序，避免滤芯堵塞造成设备过载。设备后侧布置了独立的电气控制箱，控制箱采用下进线下出线的布线方式，防护等级达到IP54，可适配车间多粉尘、少量液体飞溅的工况，控制箱旁预留了远程通讯接口，可接入厂区的设备管理系统，实现运行状态远程监控、故障报警推送。从设计思路上，这套设备摒弃了传统过滤设备各单元分体布置、现场拼接管路的模式，将所有功能模块集成在同一底架上，出厂前完成管路打压测试与电气联调，现场仅需对接进液、出液、排污管路与主电源即可投入使用，

　　大幅缩短了现场安装调试周期；管路布置采用硬管与软管结合的方式，固定管路采用无缝钢管焊接后做镀锌防腐处理，存在相对运动的部位采用耐油高压软管连接，避免硬管连接受振动影响出现焊缝开裂；罐体与机架之间设置了橡胶减震垫，降低设备运行时的振动传递，减少车间噪音污染。在结构细节上，所有与处理介质接触的部位均采用304不锈钢材质或做防腐涂层处理，避免长期接触含油、含酸碱的废液出现锈蚀；设备的观察窗采用钢化玻璃材质，可直观观察内部过滤介质的浑浊程度与滤渣堆积情况，方便运维人员判断是否需要提前维护；旋转部位的密封采用组合式机械密封，相比传统填料密封泄漏量更低、使用寿命更长，密封件更换时无需拆解整个旋转腔体，仅需拆卸端盖即可完成操作，降低了维护难度。设备的顶部预留了起吊孔位，方便整台设备的车间转运与安装就位，起吊时需严格按照标注的起吊点挂装钢丝绳，避免单侧受力造成机架变形。
