基于midas NFX的多体系统应力位移仿真分析模型

项目分类:传感器 发布时间:2022-04-11 ID:604507
  • 基于midas NFX的多体系统应力位移仿真分析模型
  • 基于midas NFX的多体系统应力位移仿真分析模型
  • 基于midas NFX的多体系统应力位移仿真分析模型
  • 基于midas NFX的多体系统应力位移仿真分析模型
  • 基于midas NFX的多体系统应力位移仿真分析模型
  • 基于midas NFX的多体系统应力位移仿真分析模型
  • 基于midas NFX的多体系统应力位移仿真分析模型
  • 基于midas NFX的多体系统应力位移仿真分析模型
  • 基于midas NFX的多体系统应力位移仿真分析模型

  在工业传感检测与机械结构动态性能验证场景中,这类带安装基座的杆式多体连接结构,常作为力、振动类传感单元的承载基体,承担着将被测件的动态载荷、形变位移精准传递至传感核心元件的作用,其动态响应特性、应力分布规律直接决定传感检测数据的准确性与结构长期运行的可靠性。从结构功能逻辑来看,该多体系统上端的块状安装基座用于和被测设备的固定端做刚性连接,下端带孔的连接端则用于挂载传感检测模块或者和被测运动部件做铰接,中间的杆身是载荷传递的核心路径,在动态交变载荷作用下,杆身的应力集中区域、位移形变幅值是设计阶段必须重点校核的内容。设计过程中首先要明确安装边界的约束条件:上端基座的安装面需设置全自由度约束,模拟实际工况中与设备机架的刚性固定状态,

  下端铰接孔处需根据实际载荷输入施加对应方向的动态力或者位移激励,还原设备运行过程中受到的振动、冲击、交变拉压载荷作用。从结构外形来看,上端基座为矩形块状结构,预留的安装接触面平面度需控制在合理范围内,避免安装时产生附加装配应力影响仿真与实际工况的匹配度;中间杆身采用变截面过渡设计,在靠近上下连接端的位置做圆弧倒角处理,目的是降低截面突变带来的应力集中系数,避免长期交变载荷下出现疲劳断裂风险;下端的铰接孔需保证孔壁的圆柱度公差,与配套铰接销轴的配合间隙控制在合理区间,间隙过大会带来额外的冲击载荷,间隙过小则会出现装配卡滞,影响多体系统的运动自由度。仿真分析环节针对多体系统的运动特性,首先开展刚体运动学求解,确认关节处的运动行程无干涉,

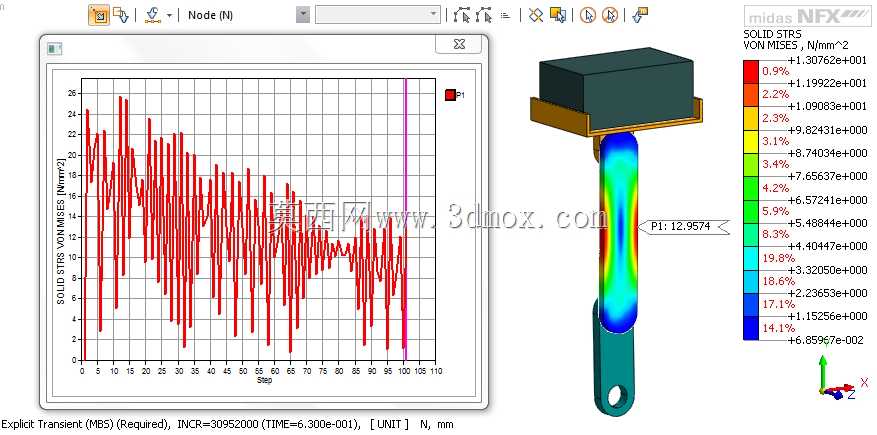

  各连接部件的相对运动轨迹符合设计预期,在此基础上切换至柔性体求解模式,将杆身部件划分为高质量的六面体网格,对应力集中易出现的过渡圆角区域做网格局部加密,保证应力求解结果的精度。从应力云图的分布结果可以看出,杆身中部偏下区域是动态载荷下的高应力区,设计时需根据该区域的最大应力值匹配对应牌号的结构钢材,保证安全系数满足行业规范要求,同时结合时域下的应力变化曲线,可以统计出整个载荷周期内的应力幅值变化规律,为后续的疲劳寿命核算提供准确的输入数据。位移分析结果则可以直观反映杆身在动态载荷下的形变量,该形变量直接关联传感检测的精度阈值,若形变超出设计允许范围,会导致传感元件的检测数据出现系统性偏差,无法准确反馈被测设备的实际运行状态。

  在实际工程应用中,这类多体传感承载结构广泛应用于工业设备的振动监测、载荷检测工位,比如旋转设备的轴承座振动检测、工程机械臂架的载荷实时监测、自动化生产线的执行端力反馈检测等场景,结构设计时除了要满足强度、刚度要求,还要兼顾多体关节的运动灵活性,避免关节处出现过约束导致的附加载荷干扰检测结果。建模过程中对各部件的连接关系做了符合实际工况的等效处理,铰接关节处设置了合理的接触刚度与摩擦参数,还原实际销轴连接的力学特性,避免仿真结果与实际工况出现过大偏差;安装基座与杆身的连接区域做了绑定约束处理,模拟实际焊接或者螺栓刚性连接的状态,保证载荷传递路径的准确性。针对动态仿真的求解设置,根据实际工况的载荷频率范围设置了对应的求解步长,保证时域曲线能够完整捕捉到应力、位移的动态变化过程,不会出现峰值遗漏的情况,仿真输出的应力时域曲线可以直接用于后续的疲劳损伤计算,核算结构的使用寿命,位移结果则可以用于指导传感元件的量程选型,保证传感元件的测量范围能够覆盖结构的最大形变量,避免出现超量程损坏的情况。
