离心式鼓风机CFD仿真参考几何结构

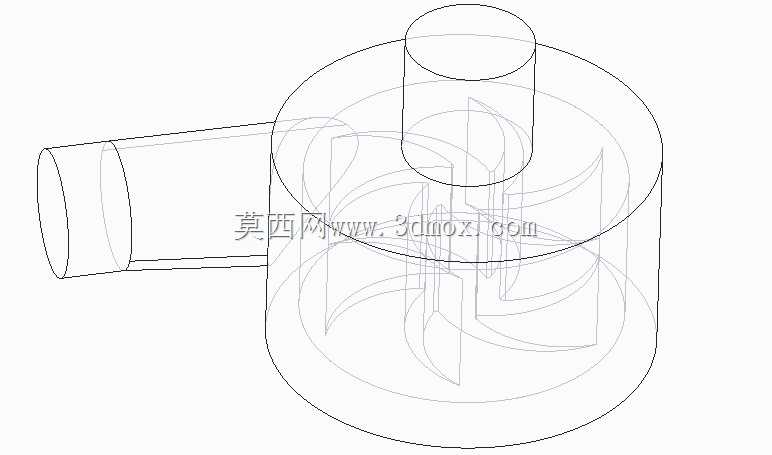

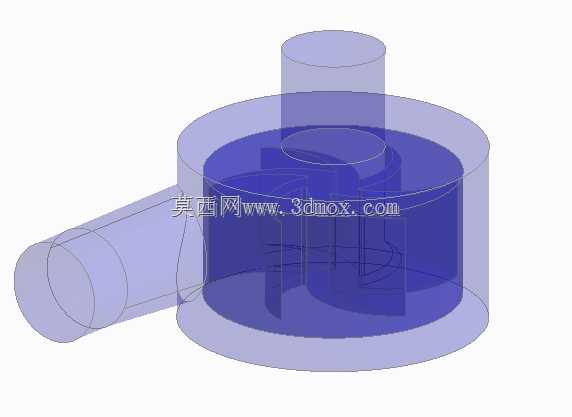

　　这套几何结构是针对离心式鼓风机做流体仿真前的参考框架，核心覆盖了风机从进气到出气的全流道区域，做过CFD项目的工程师都清楚，仿真几何的处理直接决定了后续网格划分的效率与计算结果的收敛性，很多新手做风机仿真容易忽略进出口延伸段的处理，要么直接把进出口边界设在蜗壳出口与叶轮进气端，导致计算时出现明显的回流误差，要么延伸段长度设置不合理，要么过长增加网格量拖慢计算速度，要么过短无法让流场充分发展。这套参考几何里，进气段顺着叶轮轴向做了合理长度的延伸，出气段顺着蜗壳出口的气流方向做了渐扩式的延伸，刚好匹配AcuSolve求解器对边界层网格与远场边界的设置要求，不需要后续再做几何修补。

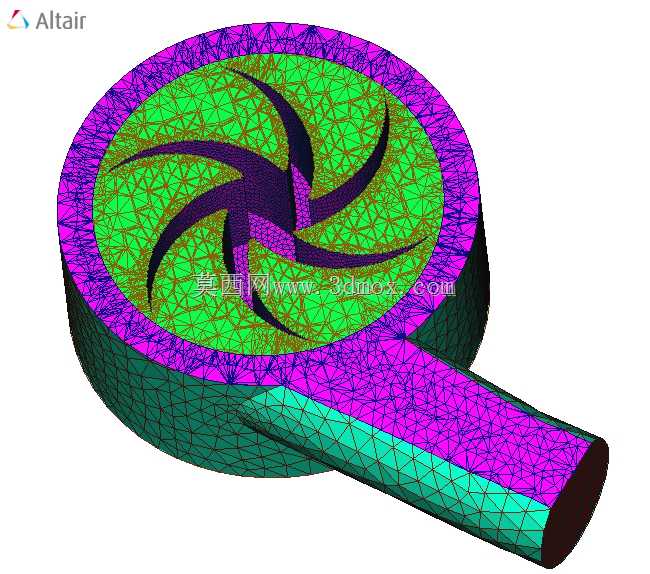

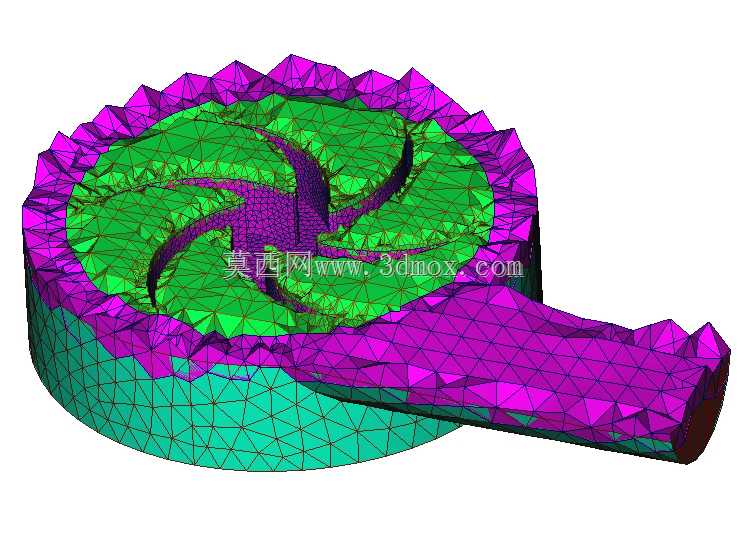

　　从实际应用场景来看，这类小流量高压头的离心鼓风机，常配套在小型工业除尘工位、电子设备散热风道、实验室通风系统、小型物料气力输送管线里，不同场景对风机的压升、流量、噪声水平要求差异极大，传统的样机测试不仅开模成本高，每次调整叶轮叶片角度、蜗壳型线都要重新做样件，测试周期动辄数周，用CFD仿真提前做流场校核，能把80%的性能问题在设计阶段排查掉。这套参考框架把叶轮、蜗壳、进出口流道的几何边界做了清晰的分区，不同区域可以单独设置网格尺寸：叶轮区域是旋转域，需要加密叶片前缘、后缘的网格，捕捉叶片表面的边界层分离现象；蜗壳区域是静止域，重点加密蜗舌位置的网格，这里是气流脉动与噪声的主要来源；进出口延伸段可以用较粗的网格，控制整体网格规模。

　　从设计思路上看，这套几何的叶轮采用了后弯式叶片设计，相比前弯式叶片，后弯叶轮的效率更高，气流在叶片出口的流动方向更贴合蜗壳的型线，能减少蜗壳内的涡流损失。叶轮与蜗壳之间的间隙设置也参考了实际加工的装配公差，间隙太小会导致叶轮转动时与蜗壳刮擦，间隙太大则会产生明显的间隙泄漏，降低风机的容积效率，这套参考几何里的间隙值取了叶轮直径的千分之五，是小型离心鼓风机的常规设计取值，做仿真时可以根据实际加工精度调整这个间隙值，验证间隙变化对风机性能的影响。蜗壳的型线采用了对数螺旋线设计，能让气流在蜗壳内匀速扩压，减少流动损失，蜗舌位置采用了小圆角过渡，避免气流在蜗舌处产生强烈的冲击，降低气动噪声。

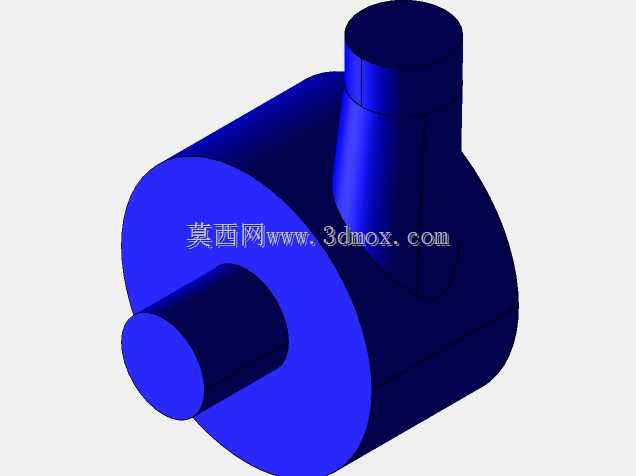

　　从安装边界来看，这套几何的进气端采用了轴向直筒结构，外径尺寸匹配常规的通风软管接口，安装时可以直接套接软管并用卡箍固定，不需要额外做转接头；出气端采用了矩形截面的渐扩结构，法兰安装孔的位置预留了足够的平面，方便与后续的风道或者设备接口对接，安装时需要保证叶轮的旋转轴与电机轴的同轴度，同轴度误差超过0.1mm就会导致叶轮转动时产生明显的振动，不仅会增加噪声，还会缩短轴承的使用寿命。另外，几何里的叶轮轮毂与电机轴的连接位置做了凸台定位结构，安装时可以直接套在电机轴上用顶丝固定，不需要额外做定位工装，能减少现场安装的调试时间。

　　做这类风机仿真的时候，还要注意不同工况点的设置，不能只计算额定工况点，还要覆盖小流量、大流量的工况点，绘制完整的性能曲线，才能判断风机在实际运行时会不会出现喘振、堵塞等不稳定工况。这套参考几何的分区设计刚好支持多工况的批量计算，不需要每次计算都重新划分网格，只需要调整边界条件的参数就能完成不同工况的计算，能大幅提升仿真的效率。另外，几何里的所有曲面都做了简化处理，去掉了实际加工中用到的倒角、圆角、安装孔等不影响流场的小特征，避免这些小特征在网格划分时产生大量的畸形网格，提升网格质量，同时也不会影响流场计算的精度，毕竟这些小特征所在的区域都是流场的低速区，对流场的整体分布影响极小。
