锥形转接胶囊结构及配套切割方案设计

　　在工业管路布设、粉体物料输送以及密闭腔体转接的实际工程场景里，经常会遇到不同通径、不同轴向角度的管路对接需求，常规的标准弯头、异径直接头很难适配多接口非共面的安装工况，这类锥形转接胶囊结构就是为解决这类复杂转接问题开发的专用构件。从实际使用场景来看，这类构件常应用在粉体计量输送的出料端、除尘系统的分支管路汇接处、小型反应装置的多通路进料段，能够在有限的安装空间内完成三个不同方向接口的平滑过渡，避免管路急弯造成的物料堆积、流阻骤升问题。

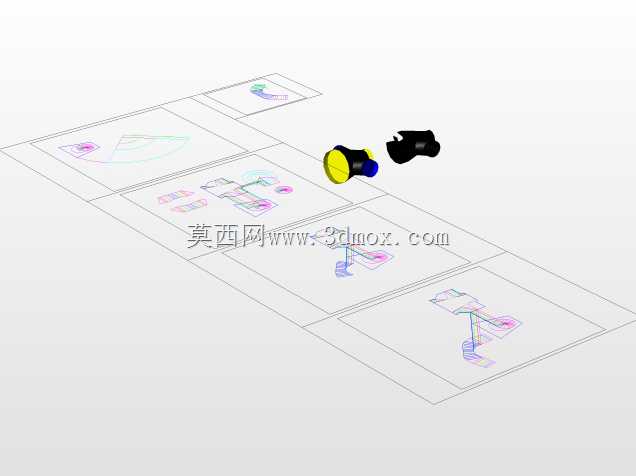

　　从结构功能上看，该构件主体采用锥台形的中空腔体作为基础流道，相比等径的腔体结构，锥面过渡能够让不同方向汇入或流出的介质流态更平稳，减少紊流带来的管路振动和内壁冲蚀。三个接口分别设置在锥台的大端端面、小端端面以及锥面侧部，侧部接口的轴线与主体锥台轴线呈固定夹角，适配现场管路的非同轴布设需求，接口端部均设置了标准的对接止口，能够直接与配套的快装卡箍、焊接法兰或者粘接套管配合，不需要现场额外加工对接面。配套的切割方案是针对该构件批量加工时的下料、端口修形环节设计的，明确了锥面展开后的下料轮廓、各接口相贯线的切割轨迹，以及切割后的坡口角度参数，能够保证加工后的构件拼接焊缝均匀，接口端面的平面度满足密封要求，避免后续安装时出现对接错位、密封失效的问题。

　　在设计思路上，首先是基于现场安装边界的约束，先确定三个接口的相对位置和通径参数：主体锥台的锥度选取充分考虑了内部介质的流动特性，针对粉体输送场景锥度设置不小于1:6，避免粉体在锥面滞留；针对气体输送场景可适当增大锥度，压缩整体结构的轴向尺寸。侧部接口与主体腔体的相贯线采用平滑圆弧过渡，没有尖锐的内角，一方面能够降低流阻，另一方面也能减少加工时的应力集中，提升构件的承压能力。所有接口的端面都预留了统一的加工余量，配合切割方案里的定位基准，切割完成后不需要二次找正就能直接进行后续的焊接或者粘接工序，大幅提升加工效率。

　　从安装边界来看，该构件的最大外轮廓尺寸以主体锥台的大端直径为控制基准，侧部接口的外伸长度控制在合理范围内，安装时不需要额外扩大周边的管路布设空间，三个接口的轴线交点落在腔体内部，安装时可以以该交点作为定位基准，与周边管路的中心对齐，降低现场安装的找正难度。构件的壁厚根据应用场景的承压需求选取，常压输送场景下壁厚满足结构刚度要求即可，带压工况下可在锥面外侧增设加强筋，提升腔体的抗变形能力。配套的切割方案里明确了不同壁厚下的切割参数，包括切割时的进给速度、切口的预留间隙，能够适配等离子切割、激光切割以及手工切割等不同加工条件，即便是现场小规模加工，也能按照方案里的轨迹线完成精准下料，不需要复杂的专用工装。

　　在实际选型应用时，需要根据对接管路的通径、介质特性以及安装空间的限制，调整锥台的高度、各接口的伸出长度以及侧接口的倾斜角度，该三维结构完整呈现了内部流道和外部接口的位置关系，能够直接用于干涉检查、加工出图以及施工前的布设模拟，提前预判安装时可能出现的空间冲突问题，减少现场施工的返工量。相比采用多个标准弯头、异径管拼接的方案，这种一体化的锥形胶囊结构流道更顺畅，密封点更少，长期运行的维护成本更低，尤其适合空间受限、管路排布复杂的工业现场使用。
