码头装卸作业导管架承载结构设计

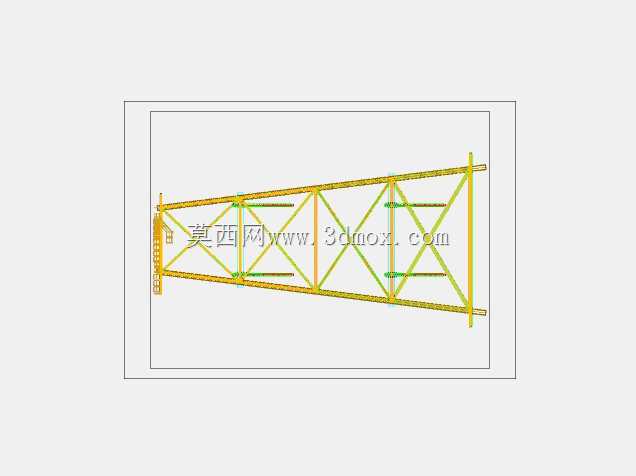

　　在散杂货码头的船岸转运作业场景中，这类桁架式导管架结构是承担长距离物料导向、管线排布支撑的核心承载构件，常被用于散料输送管路的架空布设、轻型吊装作业的辅助导向，适配从码头前沿到驳船甲板之间的跨距衔接需求，解决船岸之间高差、位移差带来的管线拉扯、导向失准问题。从结构构型来看，整体采用变截面三角桁架布局，沿长度方向主弦杆采用等截面型材贯通布置，腹杆体系采用交叉斜撑搭配横向直撑的组合形式，在靠近码头岸侧的固定端截面高度更大，向驳船侧延伸时截面高度逐步收窄，这种变截面设计既匹配了岸侧固定端更大的弯矩承载需求，也能降低延伸端的自重荷载，减少对驳船甲板的局部压载。设计过程中首先要明确安装边界：岸侧的固定端需要匹配码头前沿的预埋基座尺寸，

　　预留的螺栓连接孔位要对应码头现有预埋件的排布间距，避免现场二次打孔破坏码头面层结构；延伸至驳船的一端要设置可调节的支撑脚，适配驳船在装卸过程中因载重变化产生的吃水高差，同时预留一定的水平位移余量，抵消风浪带来的驳船小幅横摇、纵摇影响，避免结构出现硬接触变形。主弦杆的选型需要结合整体跨度计算长细比，控制在规范允许的受压稳定阈值内，腹杆的节点连接采用相贯线焊接形式，每个节点处的斜撑与主弦杆贴合间隙控制在焊接工艺允许范围内，减少应力集中点；在需要布设导管、管线的位置，横向直撑上预留了标准的管夹安装孔位，可根据实际输送的管径大小调整管夹位置，适配不同规格的输送导管、电缆桥架的固定需求。这类结构在实际使用中，除了承担管线的竖向荷载外，

　　还要考虑码头区域的风荷载影响，沿海码头还要考虑盐雾环境下的防腐余量，设计时在型材选型上预留了腐蚀裕量，后期可通过表面热浸镀锌处理提升耐候性。结构的分段设计充分考虑了运输限制，整体沿长度方向分为2-3个预制段，段与段之间采用法兰拼接，现场不需要大型吊装设备即可完成组装，适配码头临时作业的快速布设需求。在受力校核层面，需要重点验算岸侧固定端的支座反力，确保码头基座的承载能力满足要求，同时验算跨中位置的挠度变形，避免挠度过大导致上部布设的管线出现弯折、积液问题；对于驳船侧的活动端，支撑脚的接触面积要足够大，分散对驳船甲板的局部压力，避免甲板局部变形。桁架内部的交叉腹杆除了提供结构抗剪承载力外，还可作为临时检修的步道支撑，

　　在布设管线时可作为施工人员的临时挂点，提升现场安装作业的便利性。整体结构没有多余的装饰性构件，所有型材排布都服务于承载与安装需求，节点位置的加劲板设置完全对应受力传递路径，没有冗余设计，在满足承载要求的前提下尽可能控制整体自重，降低吊装、转运的难度。
