H300+2c型滑轮组合式重载吊装吊具结构

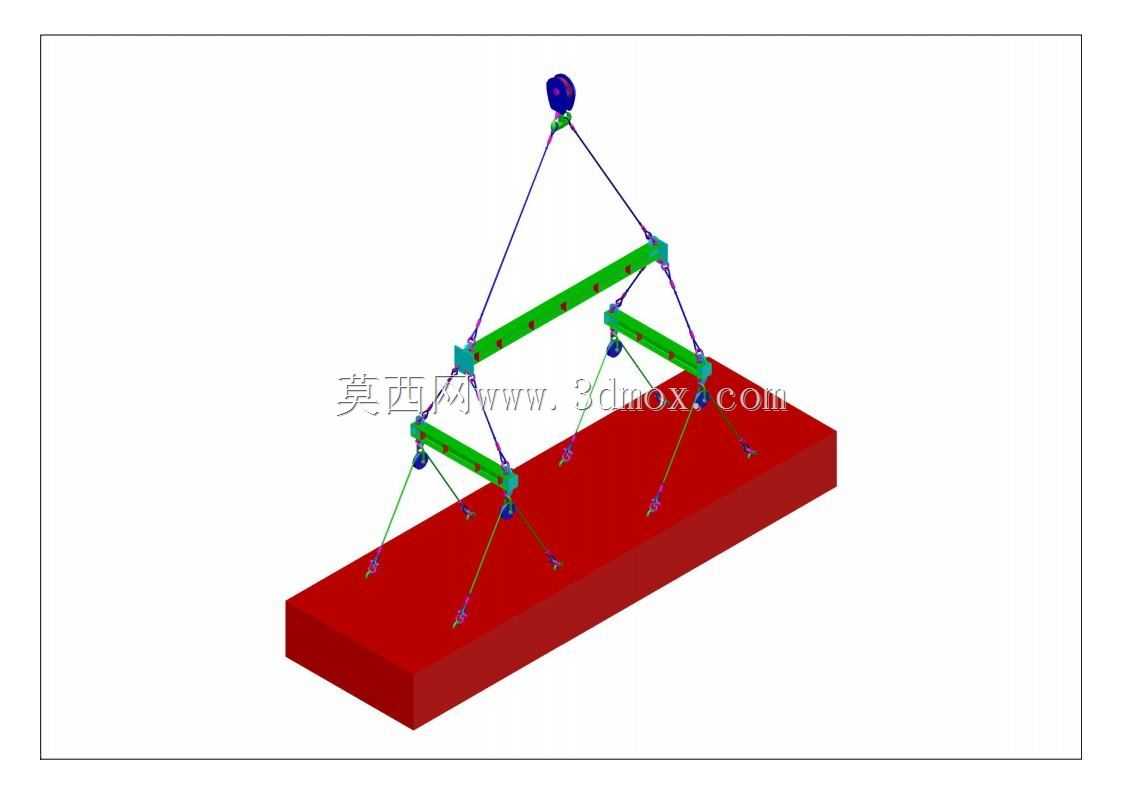

　　在重型构件的车间转运、户外大件吊装作业场景里，这类带滑轮组的组合吊具是平衡吊装载荷、避免被吊件形变的核心配套工装，区别于单点吊具的受力集中问题，H300+2c型滑轮吊具采用多吊点分布式受力设计，适配大尺寸平板类、框架类构件的水平吊装需求，比如钢结构预制件、大型设备底座、混凝土预制承台这类长宽尺寸大、自身刚性有限的被吊物，单点或双点吊装很容易出现构件弯折、吊点处应力集中开裂的问题，这类多吊点带滑轮调节的吊具就能通过滑轮的自适应滑动，自动分配各吊点的受力大小，让被吊件在起吊过程中始终保持水平姿态，不会出现局部载荷过载的情况。从结构设计逻辑来看，这套吊具采用分层级的载荷传递路径，最上端的吊点对接起重机的主吊钩，

　　通过分索结构将主载荷拆分到上层的横向承载梁上，上层承载梁再通过带滑轮的二级吊索，将载荷进一步拆分到中层的两根横向承载梁，每根中层承载梁下方又设置了多组独立的吊索连接点，最终所有吊点均匀分布在被吊构件的上表面，整个载荷传递路径经过三级拆分，单个吊点的受力被控制在被吊件允许的局部承压范围内，不会因为吊点压强过大压损构件表面。设计过程中，滑轮的安装位置是核心考量点，每一组滑轮都对应一个载荷分配节点，滑轮的槽型匹配所用钢丝绳的直径，确保钢丝绳在槽内可以自由滑动，不会出现卡滞导致的受力分配失效，同时滑轮的轴销采用双螺母防松结构，避免起吊过程中受振动影响出现轴销脱出的风险。所有横向承载梁都采用箱型截面设计，相比同重量的型钢梁，箱型截面的抗扭、

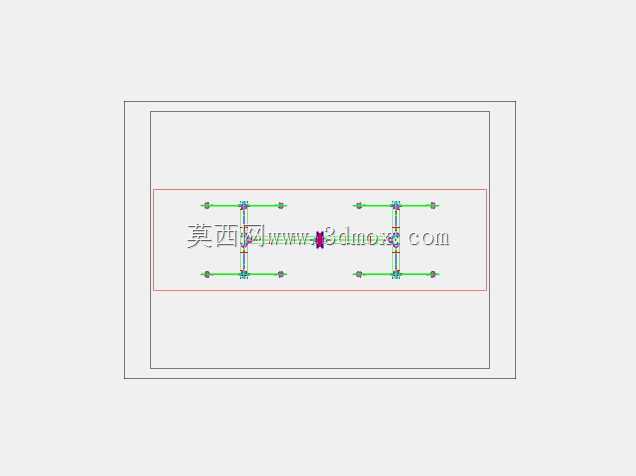

　　抗弯性能更优，能承受吊点分布不均带来的附加弯矩，梁体上的吊点安装孔采用等间距排布，现场作业时可以根据被吊件的实际尺寸，灵活调整各吊索的挂载位置，适配不同长宽规格的构件吊装需求。从安装边界来看，这套吊具完全展开后，横向覆盖范围可以适配宽度3米以内、长度6米以内的矩形构件，吊索的长度可以通过上端的卸扣进行微调，确保起吊前所有吊索都处于张紧状态，不会出现个别吊点虚接、受力为零的情况；收拢状态下整体结构紧凑，可以随起重机转场存放，不会占用过多的车间或堆场存储空间。实际作业过程中，这类带滑轮的自适应吊具相比固定吊点的刚性吊具，对作业人员的操作熟练度要求更低，不需要反复计算每个吊点的索具长度，起吊瞬间滑轮会自动滑动调整各段索具的张力，

　　整个起吊过程更平稳，能大幅降低大件吊装的对位调整时间，尤其适合多品种、不同尺寸构件的混线吊装作业场景，比如钢结构加工厂的构件出库、设备安装现场的大件就位、物流堆场的重型货盘转运，都能看到这类结构吊具的应用。设计建模时需要重点校验各层级梁的抗弯强度、滑轮轴的剪切强度、钢丝绳的安全系数，同时要考虑动载系数的影响，起吊瞬间的冲击载荷会比静态载荷大1.2-1.5倍，所有承载部件的选型都要预留足够的安全余量，另外所有棱角位置都做了圆弧过渡处理，避免起吊过程中棱角切割钢丝绳，造成索具磨损断丝的安全隐患。吊具最下端的吊点采用可旋转的吊钩结构，挂载被吊件时可以灵活调整吊钩角度，快速对准构件上的吊环，不需要人工反复撬动索具对位，能有效提升吊装作业的挂载效率。
