10吨每批稻谷烘干箱式干燥设备结构

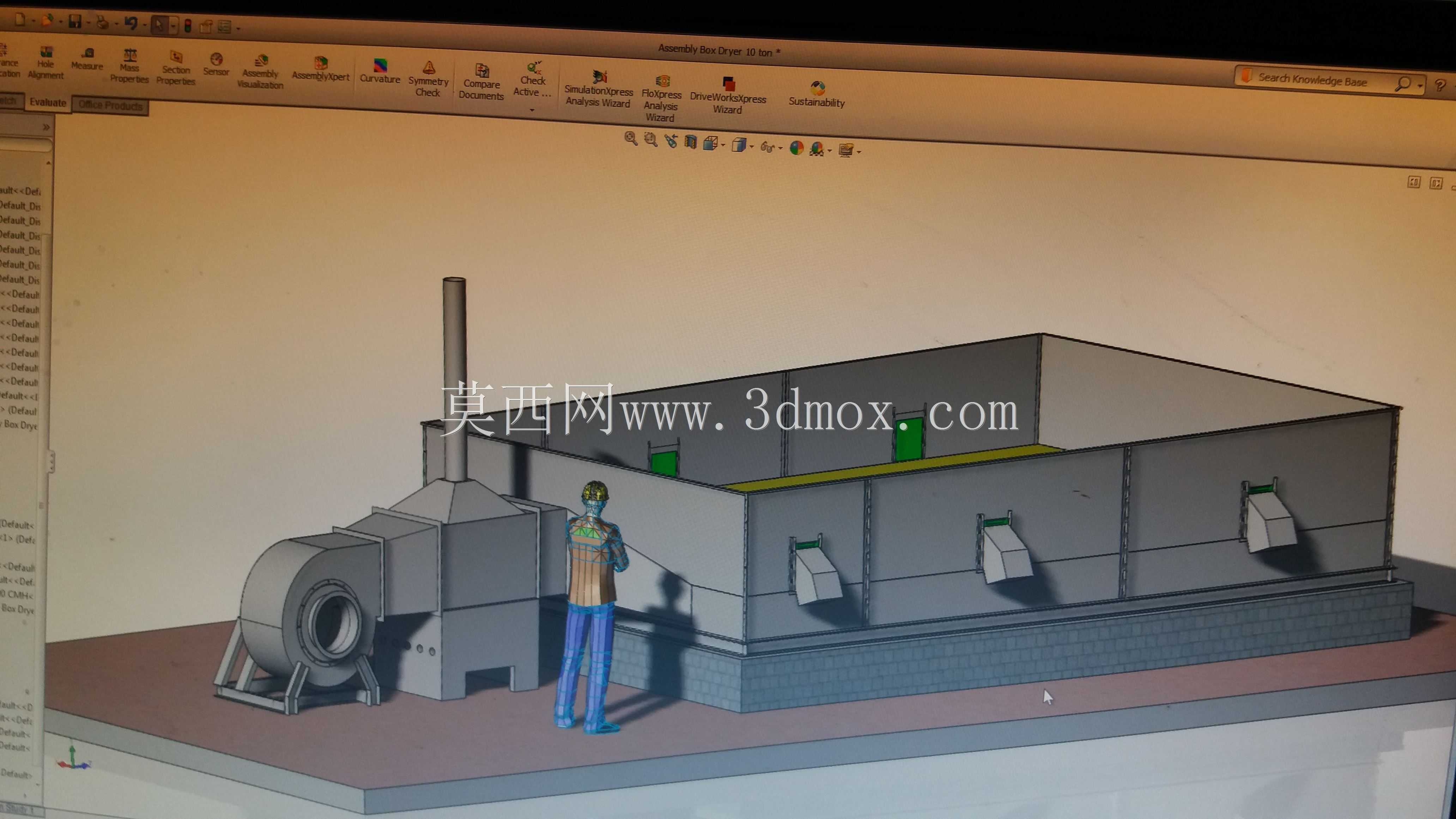

　　这套干燥设备的三维结构还原了规模化粮食烘干作业的核心配置，针对南方丘陵地区种粮大户、村级粮食收储点的批量稻谷干燥需求设计，单批次可承载10吨湿粮处理量，适配收获季高含水率稻谷的集中干燥作业，避免连续阴雨天气导致的稻谷霉变、发芽损失。从结构布局来看，整套设备采用侧置热风发生单元与长条形干燥箱体拼接的形式，热风单元集成了离心风机、燃烧室、热风分配腔，风机出风口直接对接箱体下部的进风通道，减少热风输送过程中的温降与风压损失，风机底座设置了减震安装位，可匹配橡胶减震垫或混凝土减震基础，降低设备运行时的振动传递。干燥箱体采用分段式模块化设计，单段箱体长度控制在2.4米，方便公路运输时不超宽超限，现场拼接时通过法兰螺栓连接，

　　接缝处预留耐高温密封垫的安装槽，避免热风泄漏降低热效率。箱体内部设置多层倾斜式粮料导板，湿粮从箱体顶部的进料口进入后，顺着导板缓慢向下流动，过程中与下部通入的热风充分接触，带走粮粒间隙与表层的游离水，箱体侧面均匀布置多个出料翻板阀，干燥完成的稻谷可通过不同位置的出料口分批排出，也可全部开启实现快速清仓。设备顶部设置集中排湿烟囱，烟囱入口处设置调风挡板，可根据不同干燥阶段的粮温、含水率调整排湿量，干燥前期稻谷含水率高，可全开挡板快速排湿，干燥后期降低排湿开度，维持箱体内的热风温度稳定，减少能源消耗。箱体侧面设置多个检修观察门，门体采用耐高温密封条压紧结构，日常运行时可通过观察门查看内部粮料流动状态、导板磨损情况，

　　检修时可直接进入箱体内部更换易损部件，无需整体拆解箱体。热风单元与干燥箱体的安装边界预留了1.2米的操作维护空间，设备整体安装基础采用150mm厚的C20混凝土找平，基础平整度误差控制在每米2mm以内，避免箱体拼接后出现应力变形导致漏风、粮料流动不畅的问题。设备进料端配套的进料斗可匹配皮带输送机或螺旋进料器的出料高度，出料端的高度可适配散装粮运输车的接料高度，无需额外增设中转输送设备，减少现场配套的设备投入。从建模细节来看，结构还原了箱体壁板的加强筋布置，壁板采用5mm厚碳钢板折弯成型，外部焊接横向、纵向加强筋，避免长期高温作业下出现壁板变形，热风腔内部设置导流板，使进入箱体的热风沿箱体宽度方向均匀分布，

　　避免出现局部温度过高导致稻谷焦糊、局部温度过低干燥不均的问题。设备配套的人员操作位设置在热风单元与箱体的衔接处，操作人员可在此处调整热风温度、排湿挡板开度、出料阀开合度，操作位周边设置安全防护栏，避免人员误触高温箱体表面造成烫伤。整套设备的结构设计充分考虑了农村作业场景的维护便利性，所有易损件均采用通用标准件，无需定制特殊配件即可完成日常维护更换，适配非专业维保人员的日常操作需求。
