多螺栓安装式条形承载连接模组结构

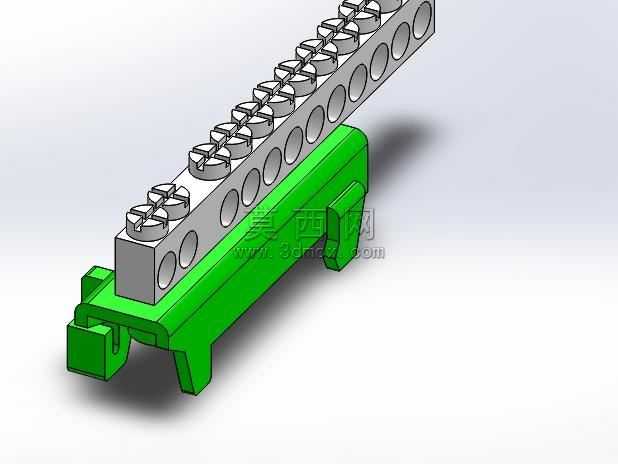

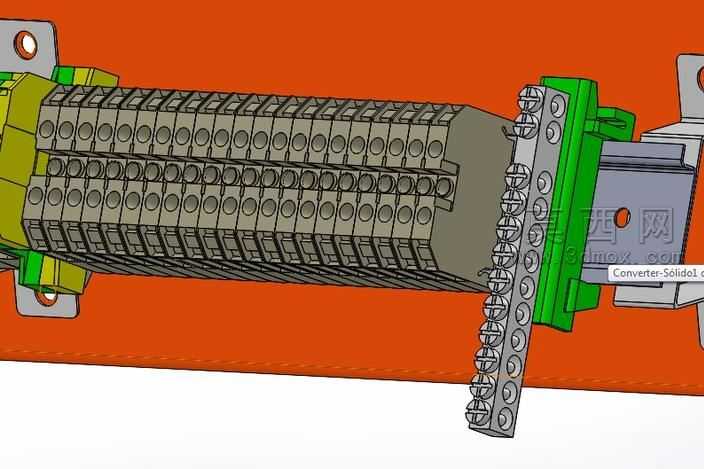

本作品为采用SolidWorks完成全参数化建模的条形承载连接结构，建模过程严格遵循机械设计装配逻辑，首先完成核心承载基体的特征构建：以拉伸凸台命令生成主体长条形基座轮廓，通过线性阵列命令批量生成基体表面的圆形定位凹孔，每一排凹孔的间距、孔径参数均按照实际承载受力需求设定，保证阵列特征的参数一致性，避免手动逐个绘制产生的尺寸误差。随后完成两端安装支座的建模，支座采用带安装孔的折边结构，通过拉伸切除生成支座上的螺栓过孔，孔位与配套安装面的固定点位完全匹配，支座与核心基体之间采用同轴配合、面重合配合完成装配约束，保证连接位置的装配精度。侧边的多孔连接条同样采用线性阵列特征构建，其上的每一个螺栓孔位都经过参数校核，可通过12颗螺栓完成与相邻构件的紧固连接，满足多点位固定的承载需求。建模过程中对不同功能的零件赋予了差异化的外观材质：核心承载基体采用深灰色哑光金属材质模拟铸铁或铸铝的厚重质感，两端安装支座采用亮绿色工程塑料材质区分功能部件，侧边连接条采用银灰色金属材质体现机加工零件的光洁质感，橙色背景的渲染设置突出了构件的整体轮廓，让各部分结构的边界清晰可辨。整个装配体完全按照实际装配关系搭建，所有配合约束均不存在过定义或欠定义问题，可直接用于装配干涉检查、运动模拟验证，也可导出工程图用于后续的加工生产参考，结构设计充分考虑了多点位承载的受力均匀性，两端的安装支座可将整体构件稳定固定在设备机架上，侧边的多孔连接条可拓展连接其他功能部件，适配多种工业设备内部的承载连接场景。
