法兰安装式带锁紧螺母球窝接头三维设计

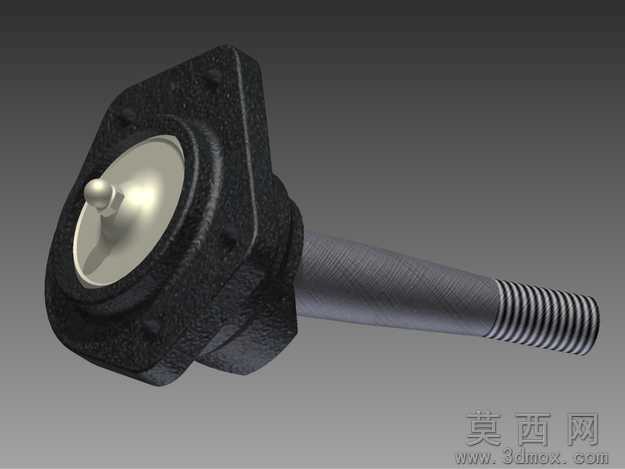

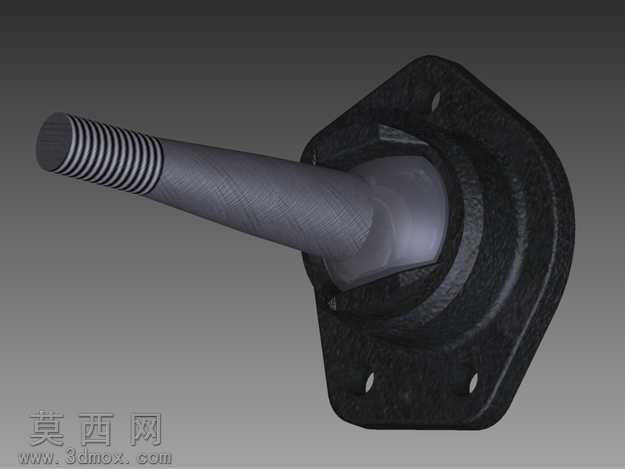

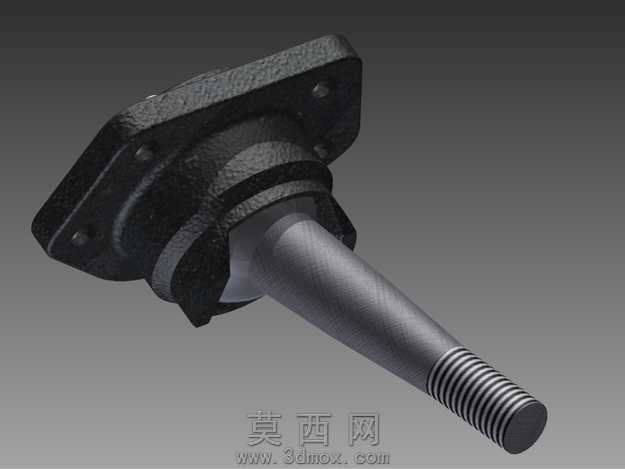

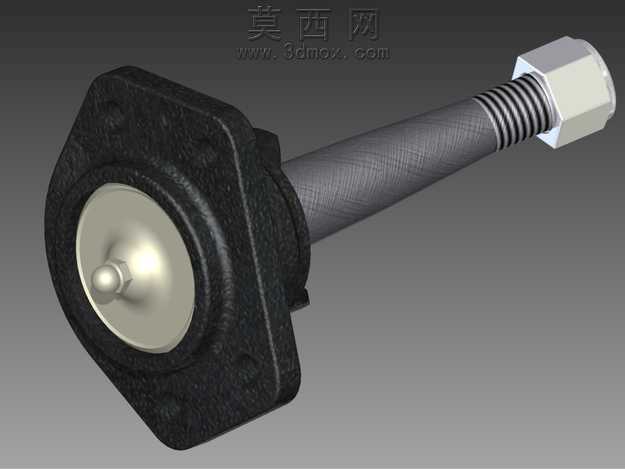

本作品为法兰安装式球窝接头的三维数字化模型，建模阶段采用参数化设计思路，先以回转体特征构建球头核心铰接结构，通过草绘旋转命令生成球头基体与球窝包容面，精准控制球头与球窝的配合间隙，保证铰接活动的顺畅度同时避免旷量。法兰安装座部分采用拉伸凸台命令构建方形法兰基体，在法兰四个角点位置预留安装孔位，通过倒角命令对法兰棱边做工艺倒角处理，还原真实五金件的加工工艺细节。杆身部分采用扫描特征构建，表面添加滚花纹理特征模拟实际产品的防滑握持结构，杆身末端通过螺旋线扫描生成外螺纹结构，匹配六角锁紧螺母的内螺纹特征，螺母部分采用拉伸与切除命令构建六角外形，添加端面倒角细节还原标准紧固件的结构特征。材质渲染阶段，球头部分赋予抛光金属材质，调整金属粗糙度参数模拟镀锌钢件的哑光金属光泽，法兰座部分赋予铸铁发黑材质，添加细微的颗粒质感模拟铸造件的表面肌理，杆身滚花部分调整材质凹凸贴图还原滚花的触感纹理，锁紧螺母赋予与球头一致的镀锌钢材质，通过环境光遮蔽效果强化各部件的装配层次，突出不同结构件的材质区分。结构设计上充分考虑球窝接头的实际使用场景，球头与球窝的铰接角度预留足够活动范围，法兰安装面做平面度约束保证安装贴合度，螺纹段长度匹配常规安装厚度需求，锁紧螺母与杆身螺纹的配合长度满足防松锁紧的力学要求，整体模型严格遵循五金连接件的实际尺寸比例，各装配部位无干涉错位，可直接用于装配模拟、结构验证或产品展示场景，建模过程中对细小工艺特征做了合理简化，在保证结构还原度的同时控制模型面数，兼顾渲染效果与模型使用的流畅度。
