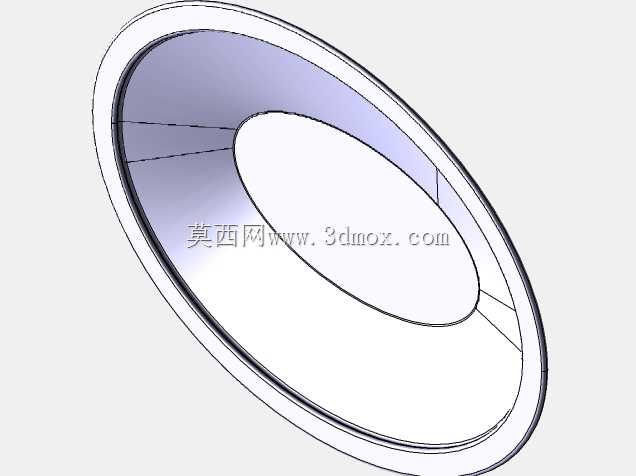

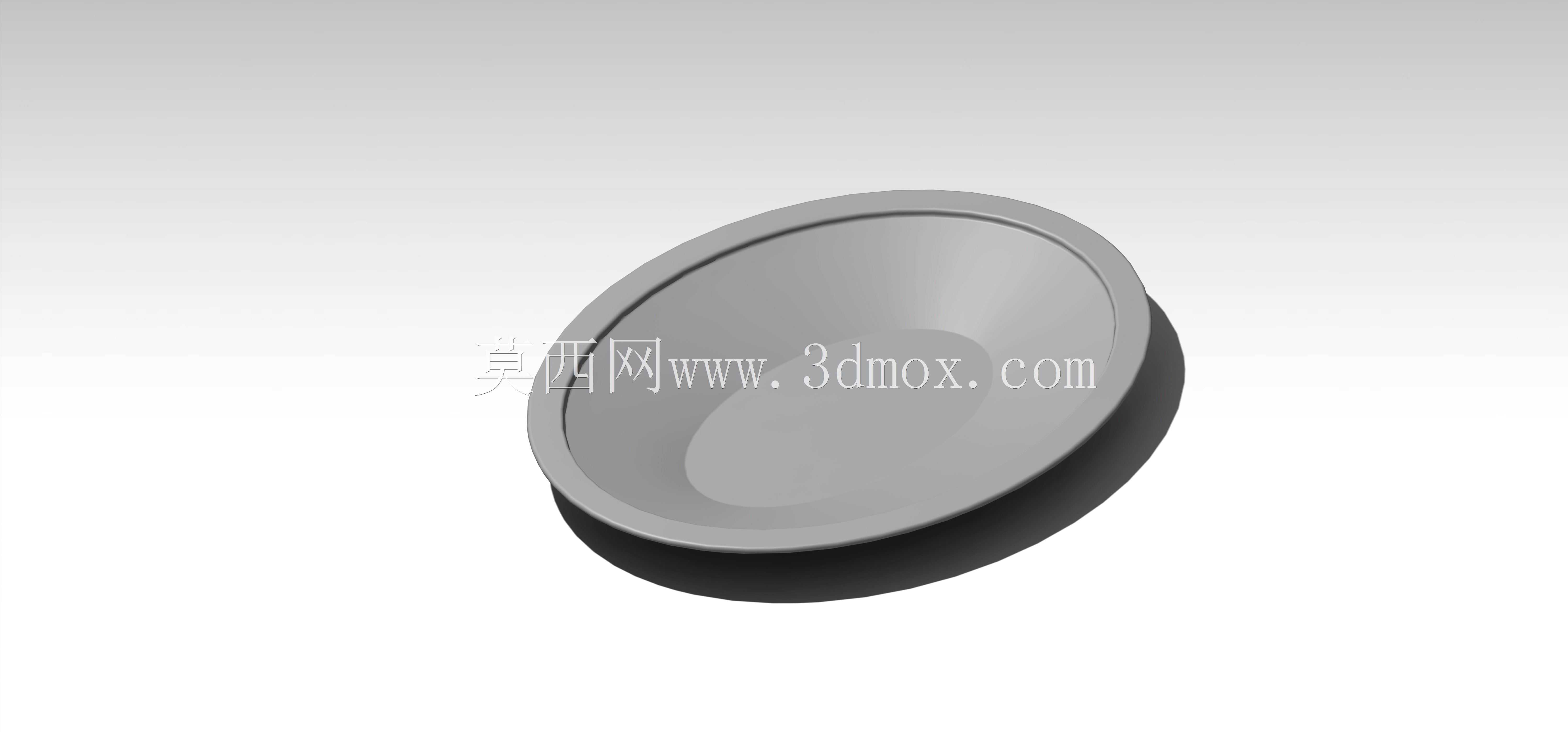

半椭形凹面承压传感端盖结构

　　在工业传感检测的配套结构件设计中，这类半椭形凹面结构的端盖类零件，常作为压力、液位类传感装置的前端承压接触部件使用，在流体介质检测、罐体承压监测的场景里，这类结构的设计合理性直接决定传感单元的检测精度与长期运行稳定性。不同于平面端盖的受力特性，半椭形的凹面构型在接触带压介质时，能将介质的正向压力通过曲面均匀分散到整个盖体的壁厚区域，避免局部应力集中导致的结构形变，尤其是在存在压力波动的工况下，曲面的导流特性还能减少介质紊流对传感面的直接冲击，降低检测信号的杂波干扰。从安装适配的角度看，该结构的外沿设置有一圈等宽的平整贴合边，安装时可配合环形密封垫片完成与设备基座的压合密封，贴合边的平面度公差需要控制在0.05mm以内，

　　才能保证密封面在长期受压状态下不会出现渗漏问题。整体外形的三个维度尺寸分别对应17厘米、13厘米、1.68厘米的边界，属于薄型盘类结构件，安装时需要预留的径向操作空间不超过外沿最大直径2厘米，轴向安装深度仅需匹配盖体总厚度即可，不会占用过多设备内部的布设空间，适合在紧凑型传感检测模组中集成使用。设计过程中需要重点关注凹面的曲率过渡，整个椭球面的曲率变化需要保持连续顺滑，不能出现局部的折角或者曲率突变，否则在承压时突变位置会产生应力集中点，长期循环受压下容易出现疲劳裂纹。盖体的壁厚设计采用了渐变式方案，凹面中心区域的壁厚略厚于外沿贴合边位置，这是因为中心区域是直接接触介质压力的核心受力区，适当增加壁厚可以提升整体抗形变能力，

　　而外沿位置主要起密封压合作用，过厚的壁厚反而会增加密封面的压紧力需求，不利于安装操作。在实际工况适配中，这类结构可以根据接触介质的特性选择对应的加工材质，接触普通水基介质时可采用改性PP材质注塑成型，接触腐蚀性化工介质时可选用316L不锈钢一体车削加工，接触食品级介质时则需要采用符合食品接触标准的304不锈钢或者食品级硅胶包覆结构。结构的凹面深度经过测算，刚好可以匹配常规传感膜片的安装高度，传感膜片可以通过粘接或者卡压的方式固定在凹面的中心平台位置，介质压力作用在凹面时会均匀传递到膜片表面，不会因为压力分布不均导致膜片形变不对称，进而影响检测数据的准确性。外沿的贴合边上没有设置额外的螺栓孔位，安装时可采用快装卡箍式连接，

　　这种连接方式的优势在于拆装便捷，不需要在端盖上加工孔位破坏密封面的整体性，同时卡箍的周向压紧力可以均匀作用在整个密封面上，密封效果比螺栓压紧更稳定。在三维建模过程中，这类曲面结构需要优先构建椭球面的基准曲线，通过扫掠或者放样命令生成整体曲面后再做实体加厚，加厚过程中需要注意曲面法向的一致性，避免出现壁厚不均的问题，外沿的贴合边需要单独做平面裁切，保证与安装基座的贴合精度。另外，盖体的外侧边缘做了小半径的圆角过渡，一方面是为了去除加工毛刺，避免安装过程中划伤操作人员或者损坏密封垫片，另一方面圆角过渡也能减少安装时的应力集中，提升卡箍压紧时的结构强度。从实际应用反馈来看，这类半椭凹面结构的端盖比同尺寸的平面端盖抗冲击能力提升30%以上，在存在瞬时压力冲击的管路检测场景中，不会出现平面端盖常见的中心凹陷形变问题，长期运行的密封可靠性也更有保障。设计时还需要考虑介质残留的问题，凹面的曲率设计保证了介质不会在凹面内积存，当设备排空时，介质可以顺着曲面完全流出，不会因为残留介质结晶或者沉积影响后续的检测精度，这一点在粘稠介质或者易结晶介质的检测场景中尤为重要。
