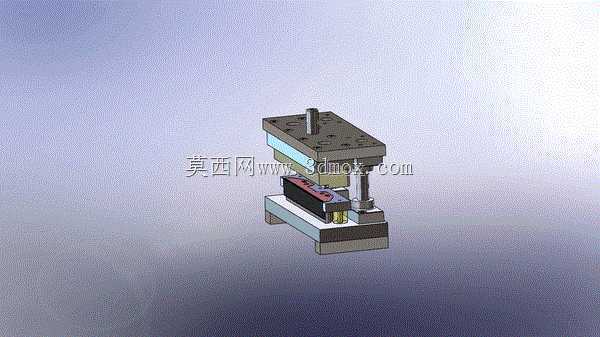

小L形橡胶件切边冲孔复合冲压模具

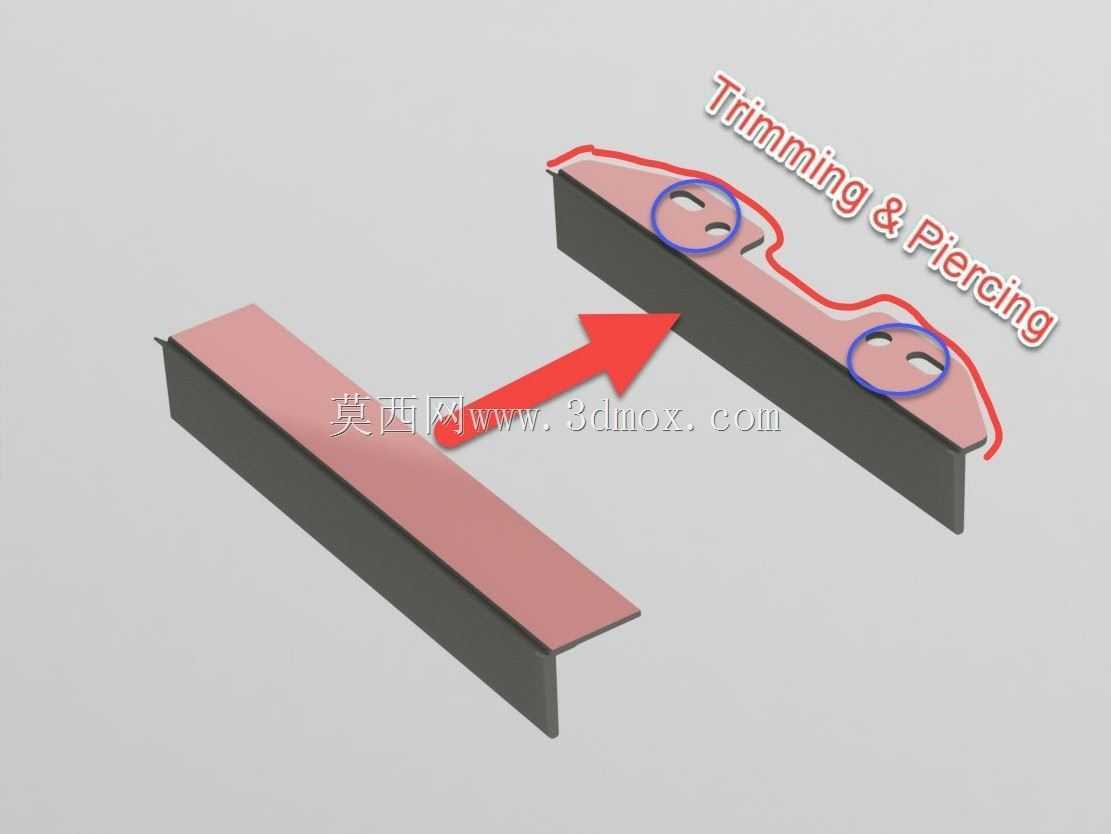

　　这套模具针对小尺寸L形橡胶类零件的切边、冲孔工序设计，适配常规2-3吨机械压力机安装使用，若加工薄金属类同结构零件，可根据材料的拉伸、剪切性能参数重新核算所需冲压力，匹配对应吨位的冲压设备即可投产。从实际生产场景来看，这类L形橡胶件常作为密封、缓冲衬垫应用在小型机电、仪器仪表的装配环节，传统单工序模需要分别完成切边、冲孔两道工序，不仅需要多次定位带来累积误差，还会占用更多设备与人工成本，这套复合模将两道工序整合在同一模架内，一次冲压行程即可完成工件的外形裁切与内孔冲制，大幅提升加工效率与成品尺寸一致性。

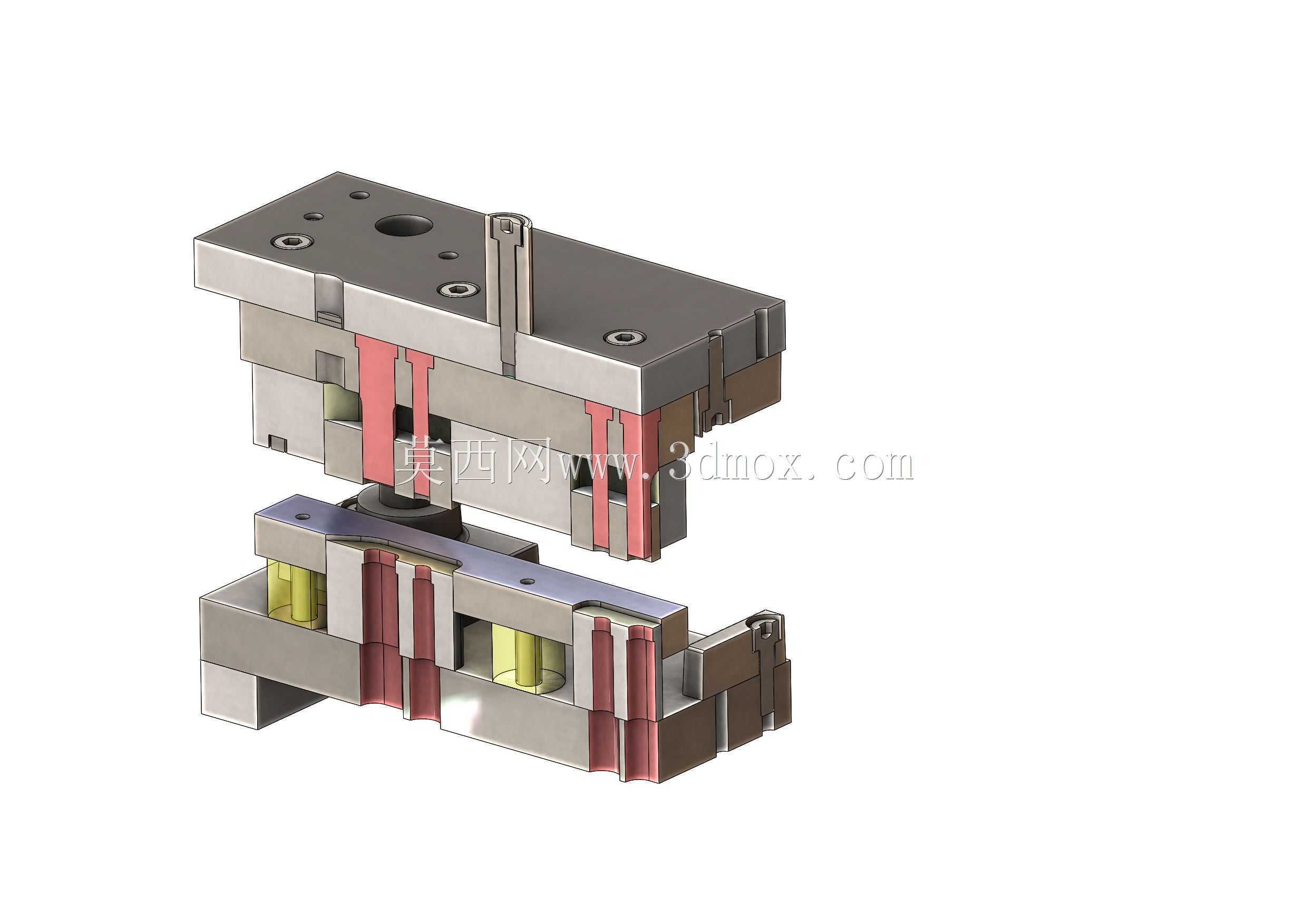

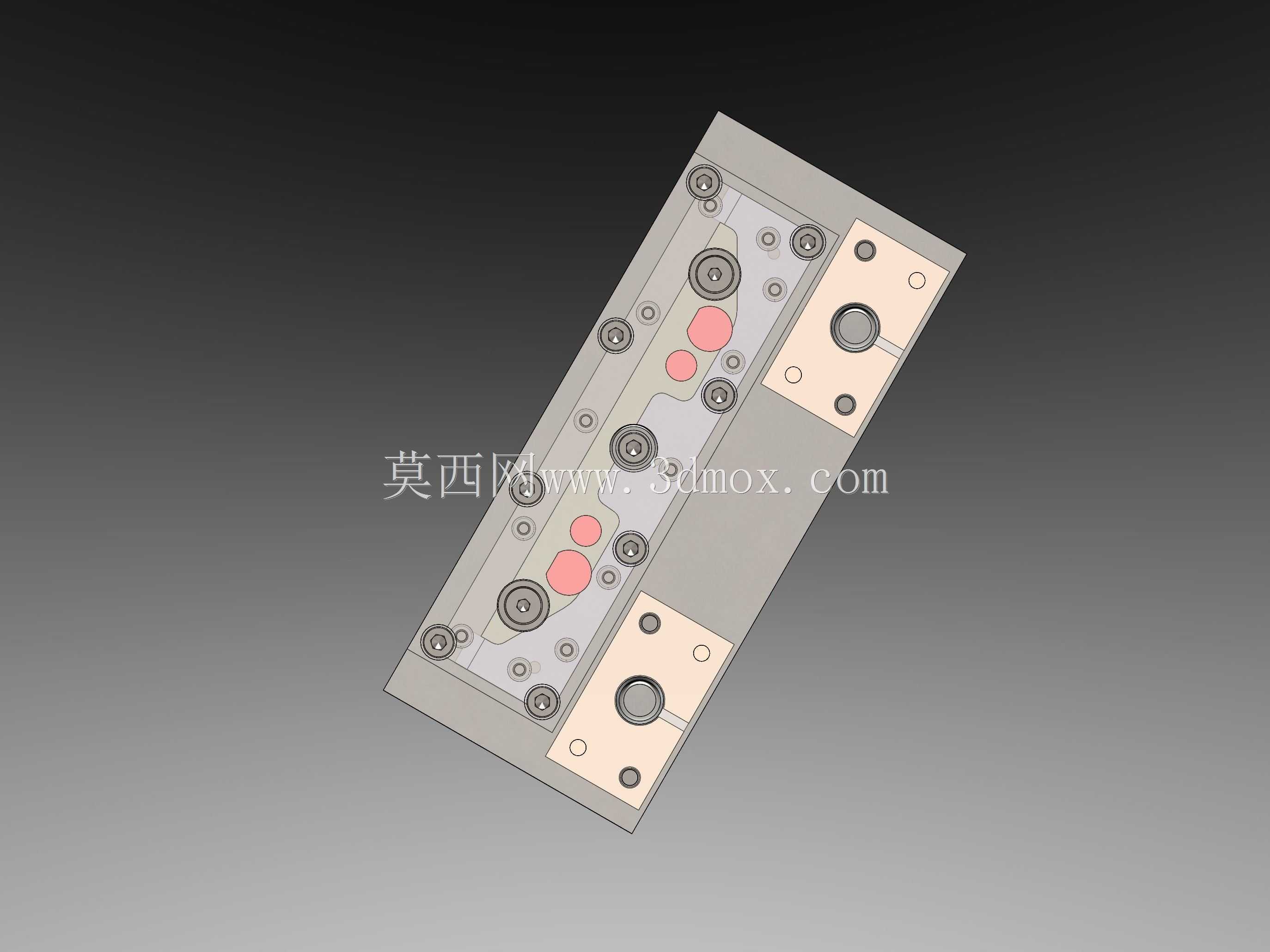

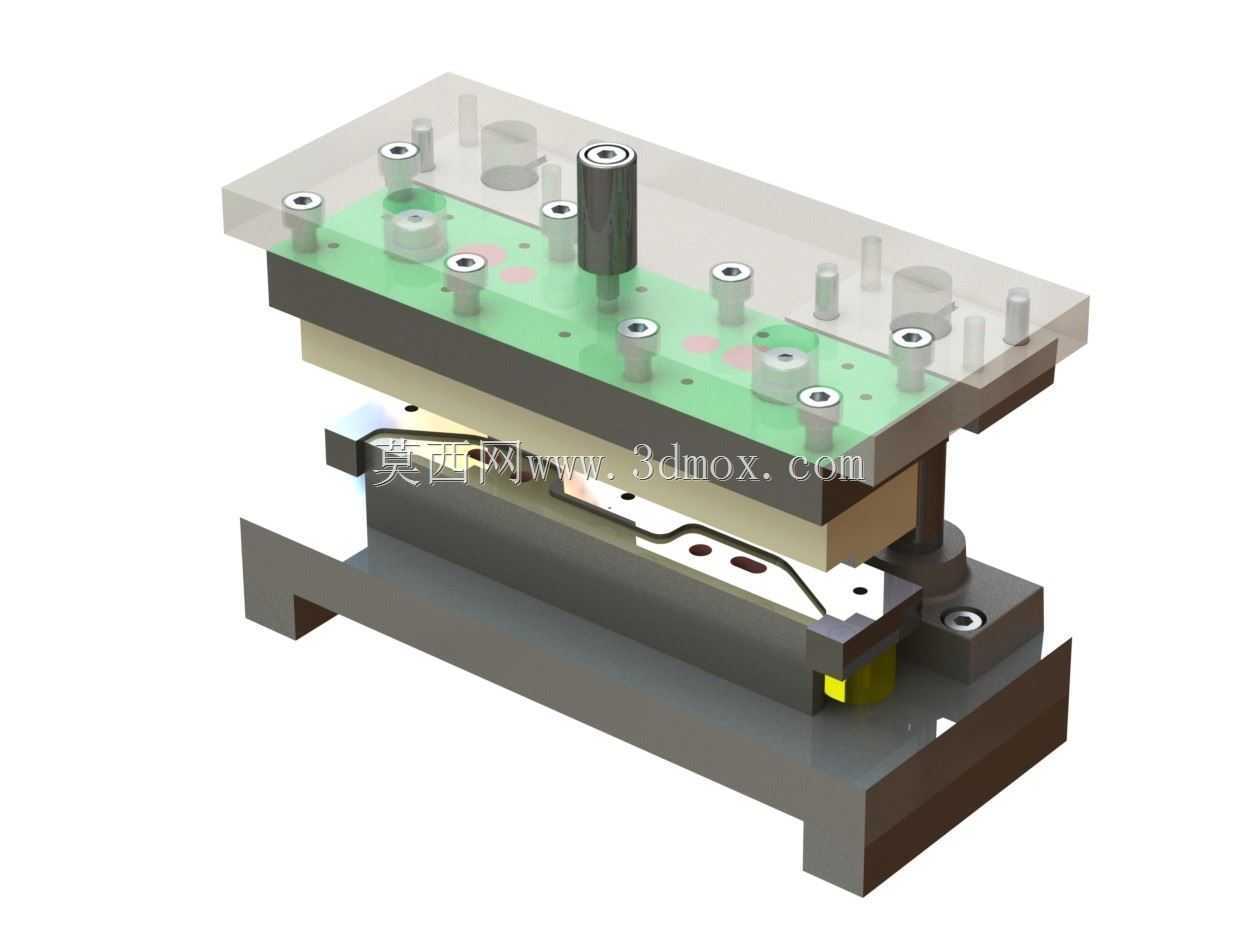

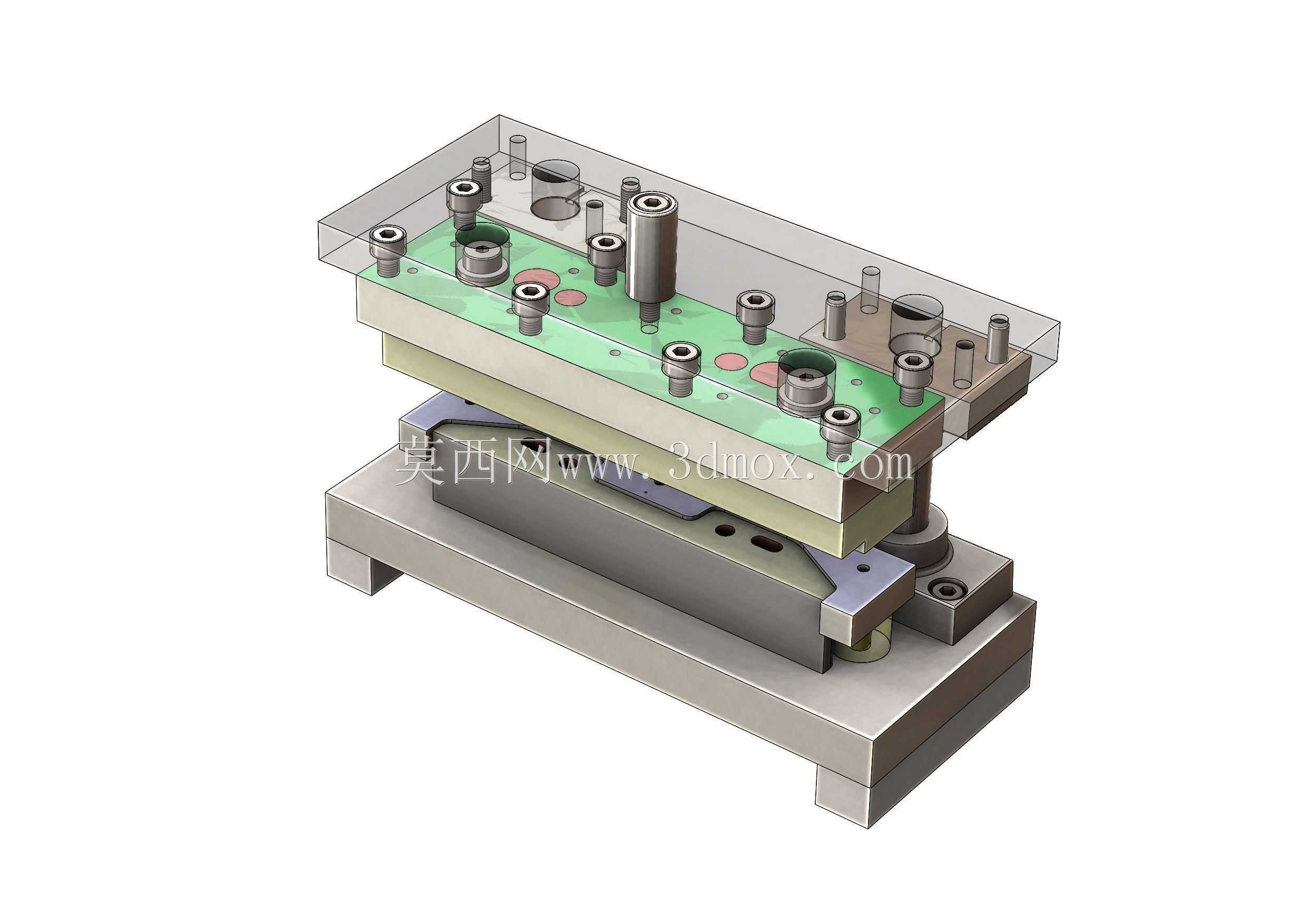

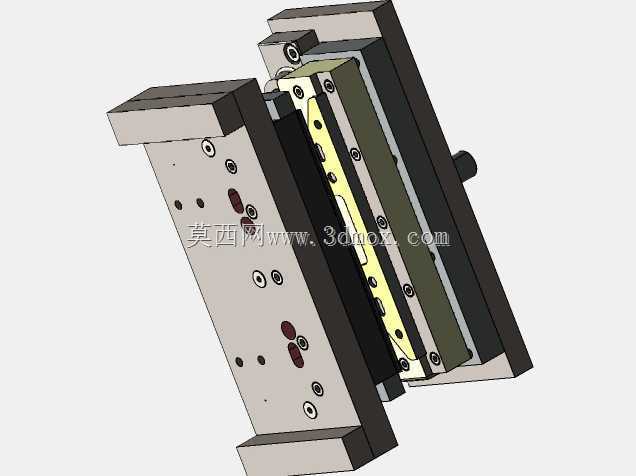

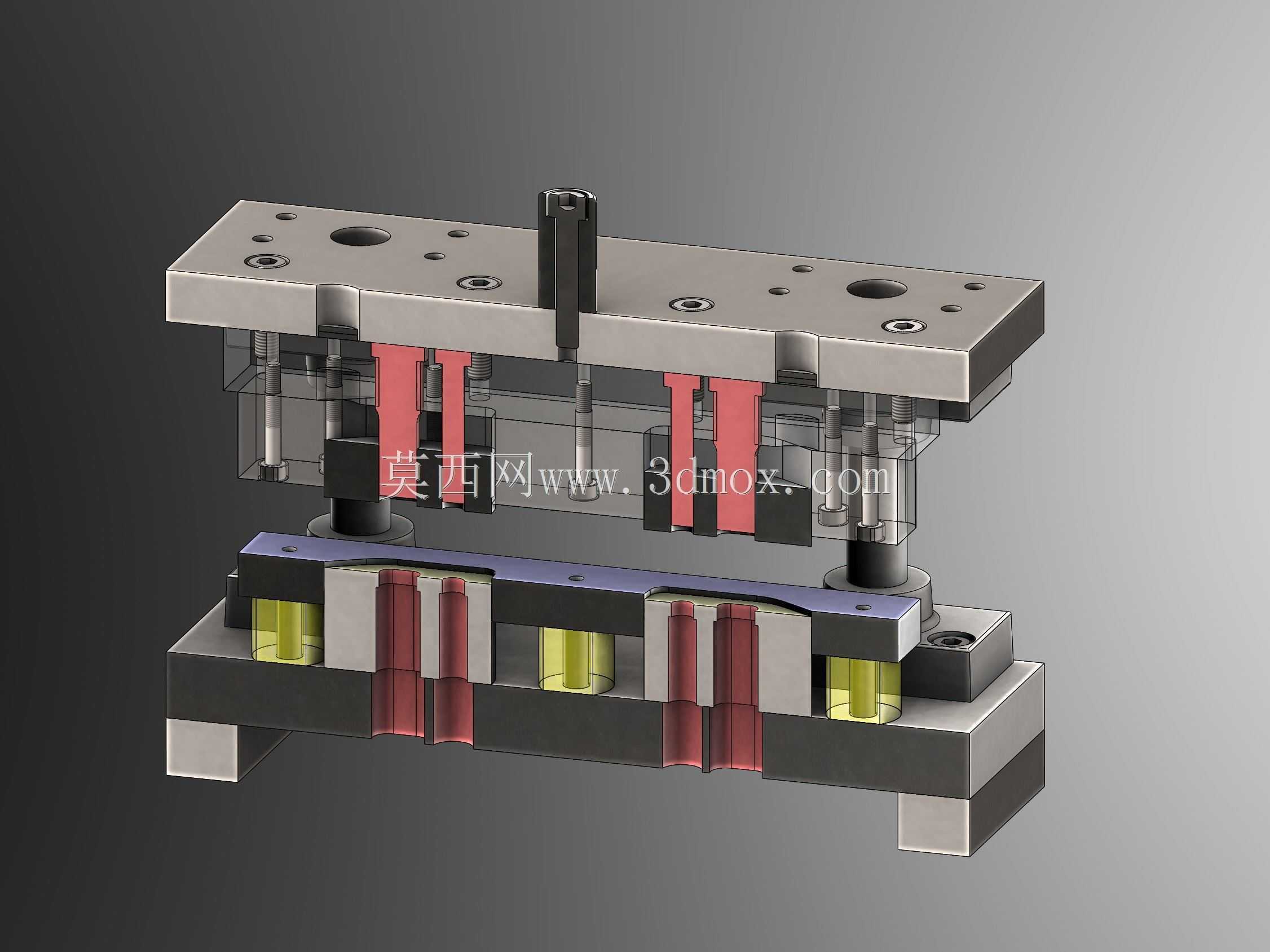

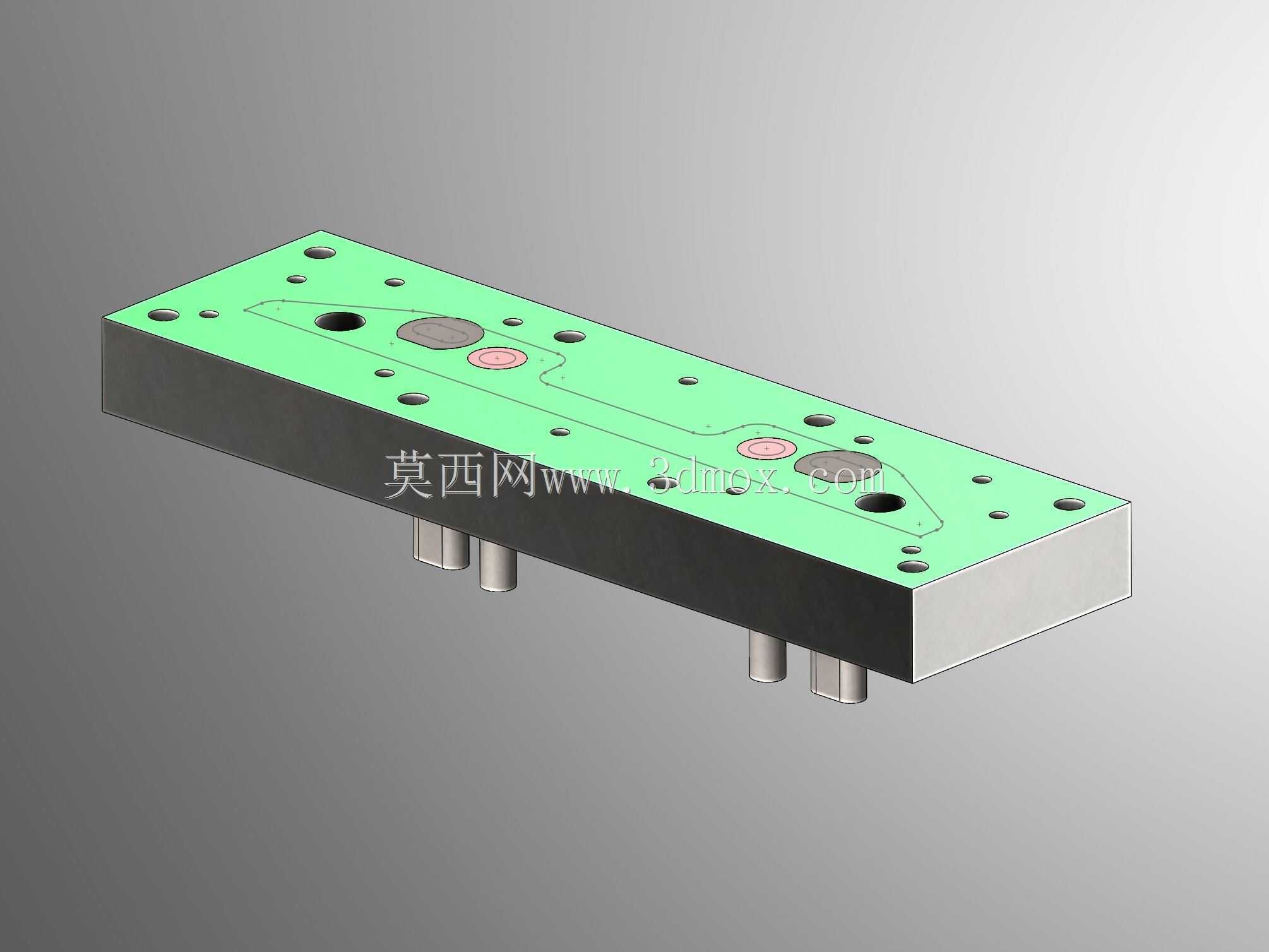

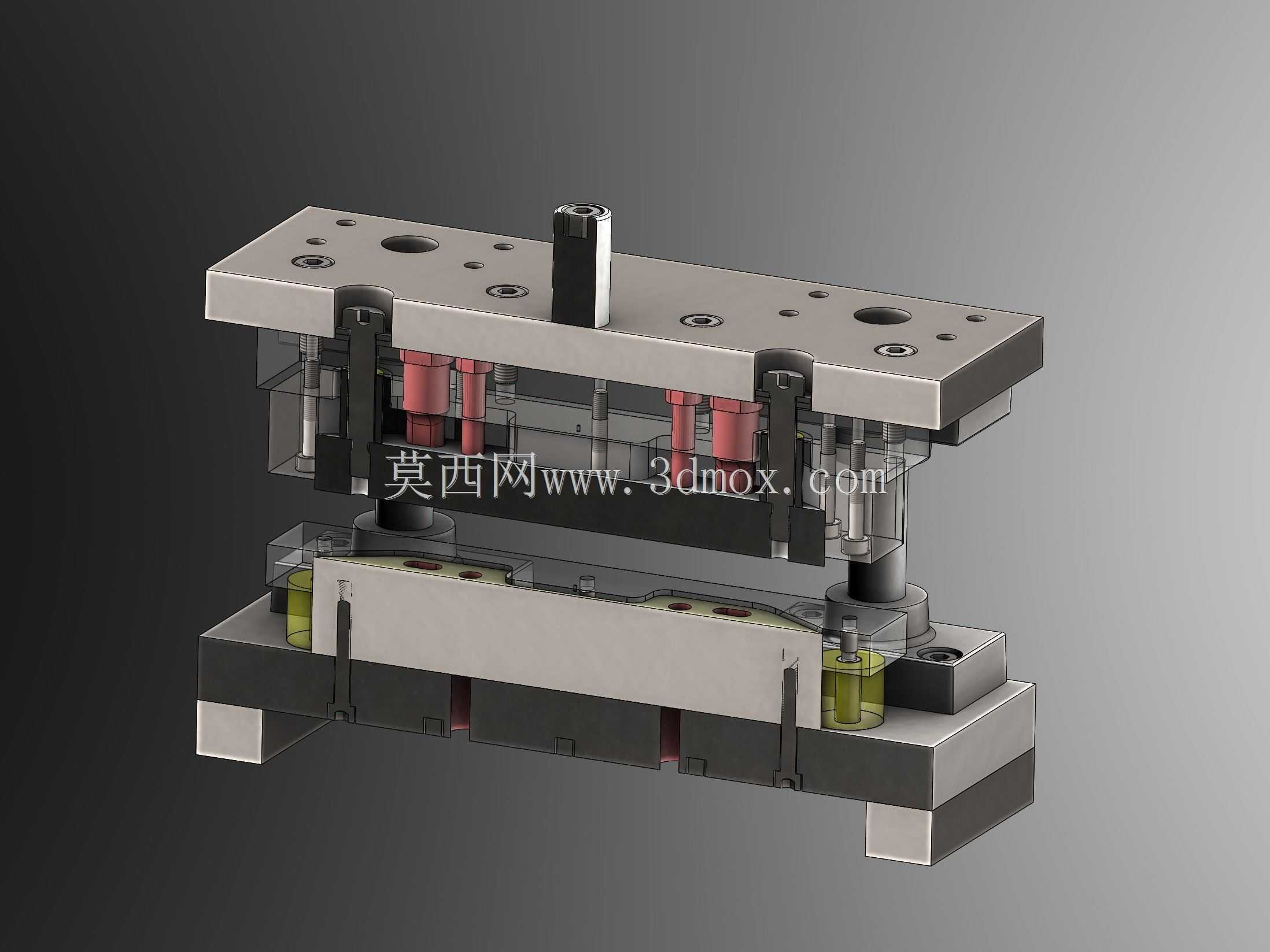

　　从结构设计逻辑来看，整套模架采用标准后侧导柱模架作为基础承载结构，导柱导套配合保证上下模合模时的对位精度，避免长期冲压过程中出现上下模偏移啃模的问题。上模部分整合了切边凸模、冲孔凸模以及对应的卸料结构，弹性卸料板在冲压前先压紧橡胶坯料，防止裁切过程中坯料移位导致的外形尺寸超差，冲孔凸模的安装位置严格对应L形件的孔位公差要求，凸模与切边凹模的刃口间隙根据橡胶材料的裁切特性设置，保证切口平整无飞边。下模部分设置切边凹模、冲孔凹模以及顶料结构，冲压完成后顶料装置将成型工件从凹模腔内顶出，方便操作人员取件，避免工件卡在模腔内影响连续生产。

　　安装边界方面，整套模架的上下模座安装槽尺寸适配常规小型开式压力机的工作台面与滑块安装孔位，模架闭合高度、开模行程均匹配对应吨位压力机的参数范围，安装时仅需调整模柄与滑块的同轴度，锁紧上下模固定螺栓即可完成调试，不需要额外制作非标安装底座。模具的刃口部分采用可拆卸式设计，长期生产出现刃口磨损后，可单独拆卸凸凹模进行刃磨或者更换，不需要整体报废模架，降低后期维护成本。

　　在实际生产适配性上，这套模具的坯料定位结构采用可调式定位销，可根据坯料的尺寸公差微调定位范围，适配一定尺寸区间内的同类型L形件加工，不需要重新制作整套模具，提升了模具的通用适配能力。冲压过程中，卸料弹簧的预压力可通过调节螺栓调整，针对不同硬度的橡胶材料，匹配对应的卸料力，避免卸料力过大导致工件变形，或者卸料力不足导致废料、工件粘在上模的问题。模具的废料排出通道做了斜度设计，冲孔产生的废料可沿凹模漏料孔直接滑落至压力机工作台的废料收集口，不需要人工定期清理模腔内的废料，减少生产过程中的停机清理频次，适配连续批量生产的作业需求。

　　从结构细节来看，上下模的固定板、卸料板、凹模板均采用平行度精加工，保证合模时各刃口的受力均匀，避免局部应力集中导致的刃口崩裂问题。导柱导套采用过盈配合压入模座，配合面做润滑处理，长期往复运动也不会出现卡顿、磨损过快的问题。所有紧固螺钉、销钉均采用标准件，后期维护更换时可直接采购对应规格的标准配件，不需要单独定制加工，减少维修等待时间。这套模具的设计思路完全围绕小型橡胶件的批量生产需求展开，在保证加工精度的前提下尽可能简化结构，降低模具制造成本，同时兼顾了安装调试、操作使用、后期维护的全流程便利性，适合小型冲压加工车间进行小尺寸L形橡胶密封、缓冲件的批量生产作业。
