多工位焊接夹具定位执行机构

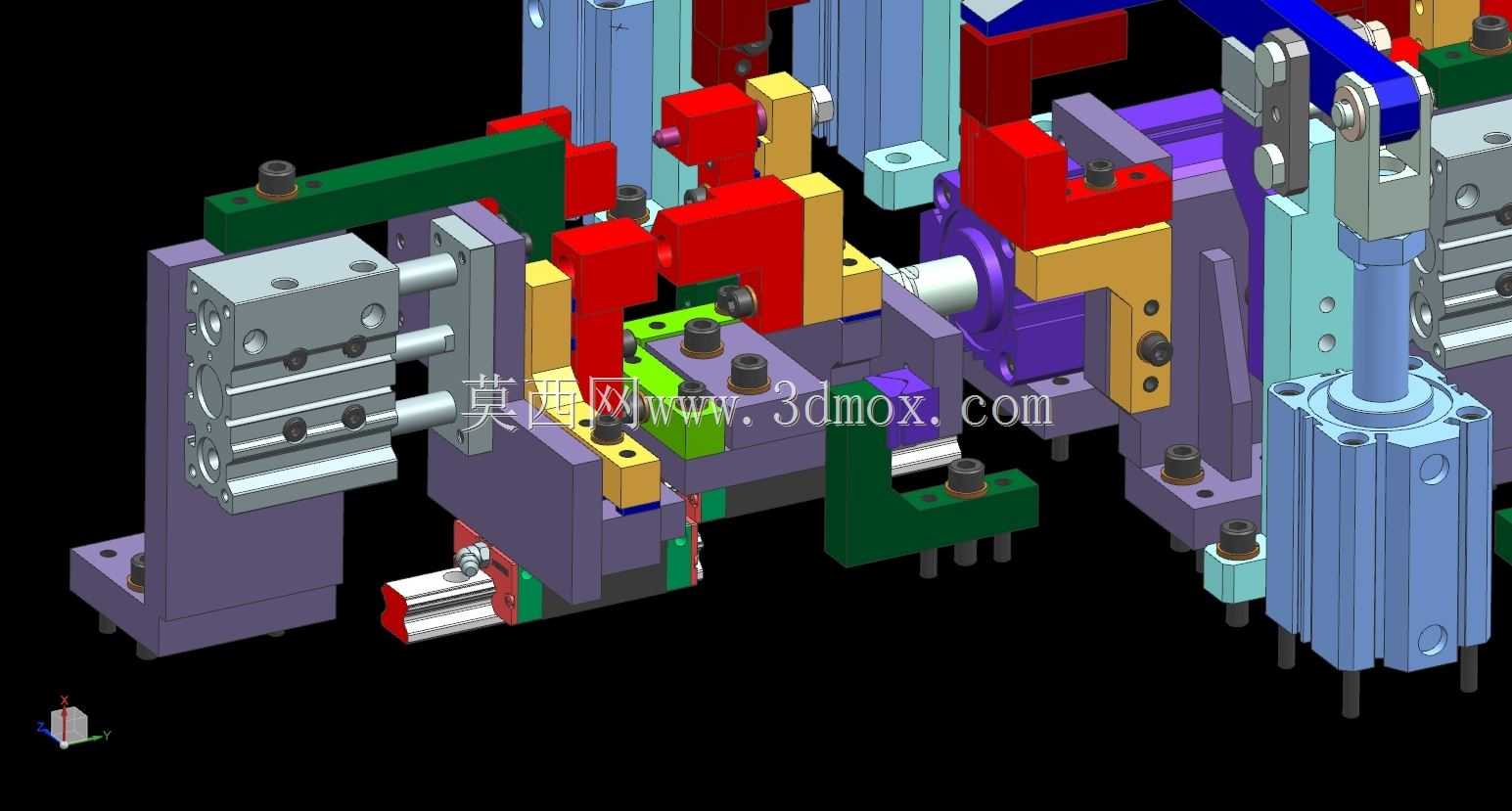

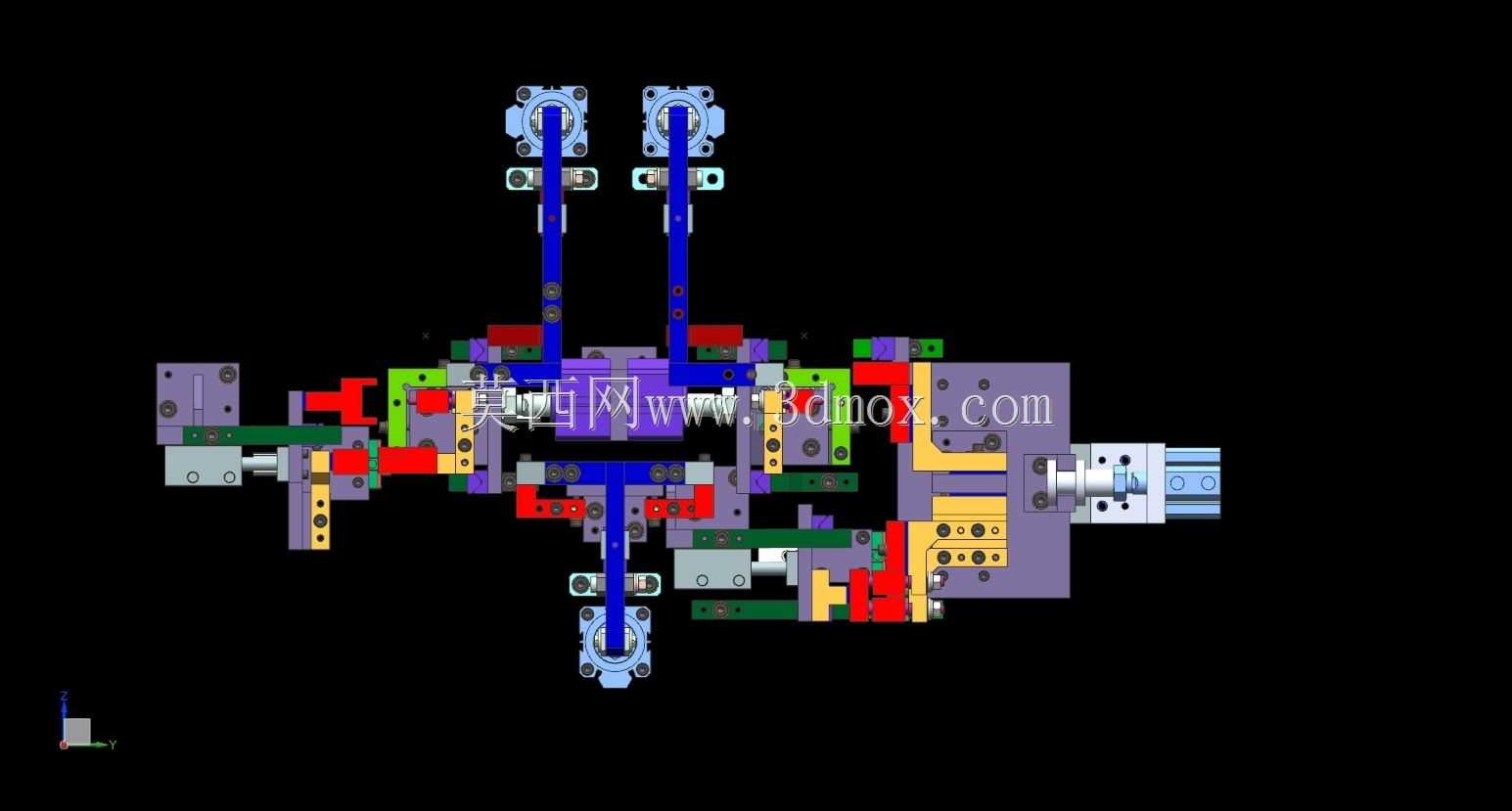

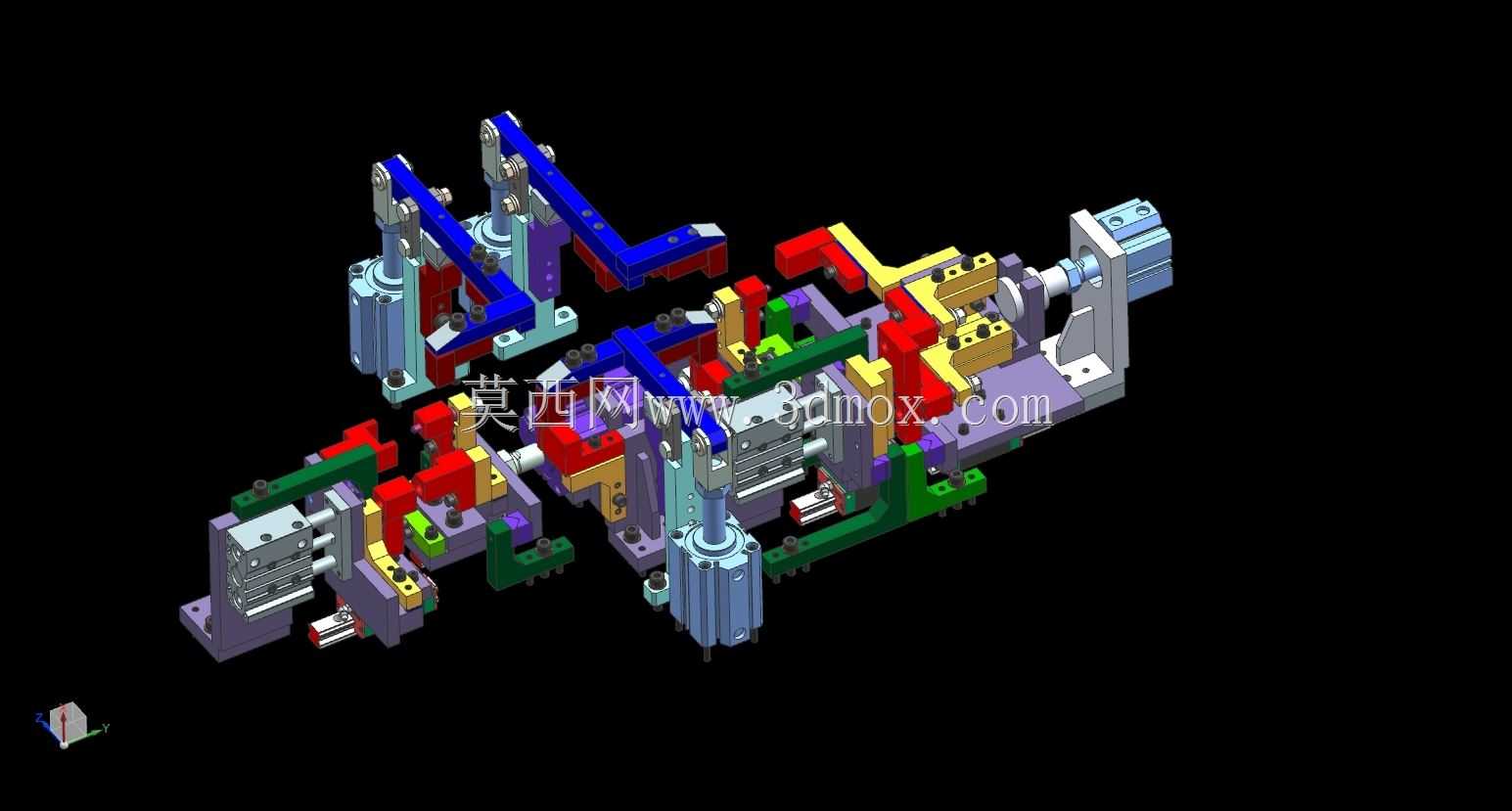

　　这套定位执行机构主要面向金属构件焊接加工场景，在汽车零部件、五金型材、小型结构件的批量焊接工序中承担工件精准定位与装夹固定的作用，解决焊接过程中工件移位、形变导致的焊缝偏差问题，适配弧焊、电阻焊等常规焊接工位的装夹需求。从实际产线适配角度看，整套机构采用模块化布局，多组定位夹紧单元沿工件排布方向对称布置，可同时对异形结构件的多个基准面、定位孔进行同步约束，避免单点装夹带来的工件翘曲问题。每个夹紧单元搭配气动执行元件作为动力源，相比手动装夹可大幅缩短上下料辅助时间，夹紧力输出稳定可控，可根据工件材质、壁厚调整供气压力，避免薄壁件装夹变形。设计阶段优先考虑了焊接工况的防护需求，所有滑动配合面都预留了焊渣防护结构，

　　执行元件的运动行程做了硬限位设计，防止气压波动导致的夹爪过行程损伤工件基准面。安装基准面统一设置在机构底部的安装基板上，基板上预留了标准T型槽与螺栓安装孔，可直接固定在焊接工作台的标准安装位上，不需要额外加工过渡连接板，适配现有多数焊接工装平台的安装尺寸。整套机构的外形轮廓在横向、纵向、垂向的边界都做了紧凑化处理，避让焊枪的运动路径，不会在自动焊接过程中与焊枪臂、送丝机构产生运动干涉，同时预留了传感器安装位，可加装到位检测开关，实现装夹状态的信号反馈，接入产线的自动化控制系统。各定位销、夹紧块都采用快换式结构设计，当更换不同型号的加工工件时，只需要更换对应位置的定位头与夹紧块，不需要拆解整套机构的主体安装结构，

　　大幅缩短产线换型的调试时间。定位基准的设计遵循六点定位原理，每个定位单元的约束自由度都做了明确分配，避免过定位导致的工件装夹应力，同时在焊接易形变的位置设置了辅助支撑结构，支撑头采用浮动式设计，接触工件后自动锁止，既不会额外增加装夹应力，又能抵消焊接过程中的热形变位移。气路走线采用内置式布局，所有气管都从基板内部的走线槽排布，外接气源接口统一设置在基板侧端，避免外露气管被焊渣飞溅烫损，也减少了外部管线对焊枪运动的干扰。从结构细节上看，所有运动副都采用自润滑耐磨衬套，长期在焊接高温、多粉尘的工况下运行也能保持稳定的运动精度，减少日常维护的频次。夹紧臂的长度、压头角度都经过运动仿真验证，在保证夹紧力作用点正对工件支撑位的同时，

　　压头抬起后的高度足够避让工件上下料的路径，操作人员或者上下料机械手取放工件时不需要额外避让夹具结构。整套机构的定位重复精度可控制在0.05mm以内，能够满足多数焊接工序对工件位置精度的要求，既可以作为独立工装搭配手动焊接工位使用，也可以作为焊接专机、焊接机器人工作站的配套工装组件集成到自动化产线中。
