渐进式传感检测集成工装结构设计

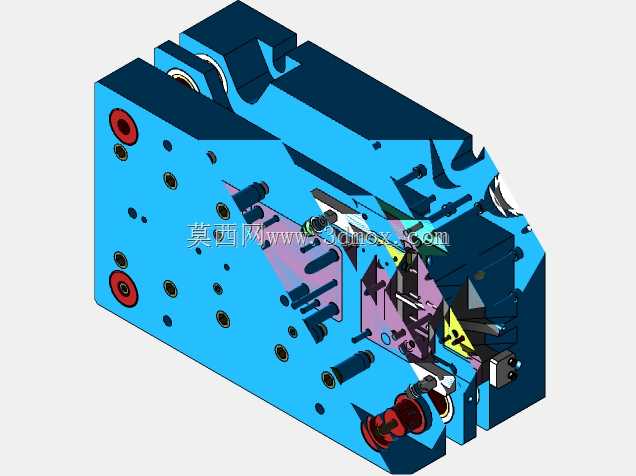

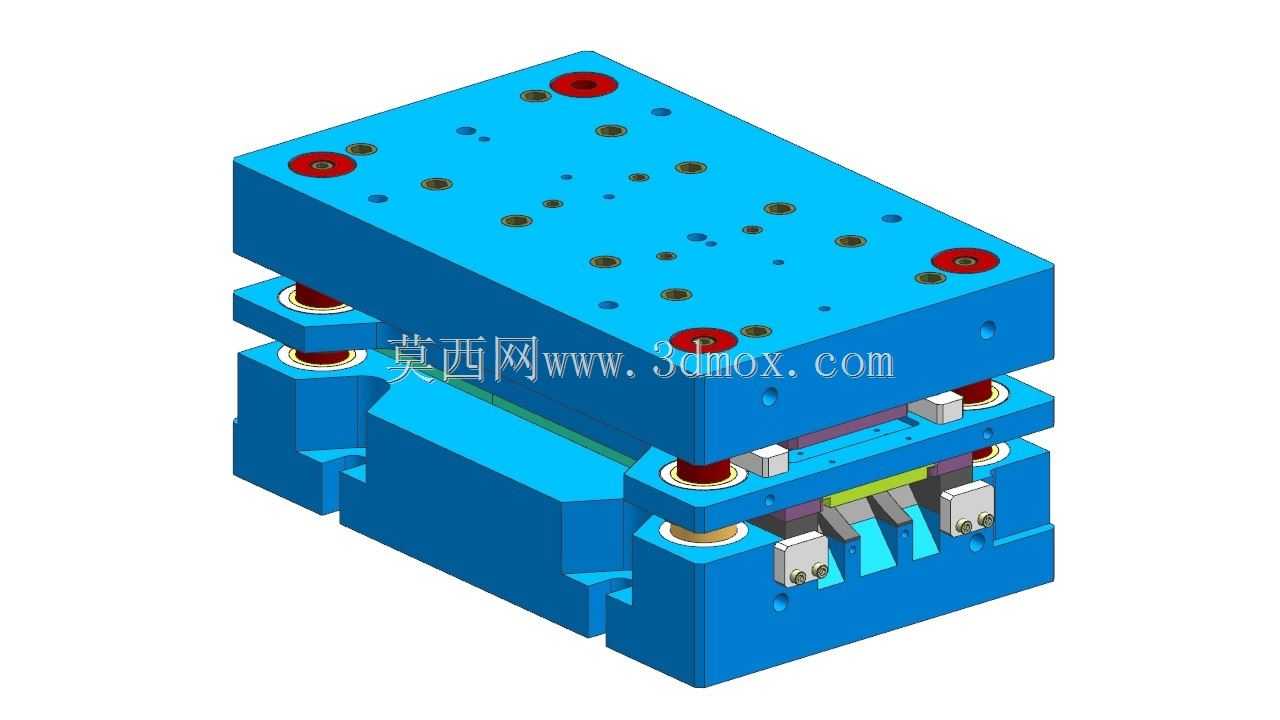

　　在自动化产线的精密尺寸检测、工件到位判定、装配过程位置校验场景中，这类集成式渐进检测结构常被嵌入专机的工位侧端，作为工位动作触发与质量判定的核心执行单元，区别于零散安装的单个传感元件，该结构将多组检测触点、信号传输通路、安装基准面做了一体化整合，避免了现场零散安装带来的位置偏差、布线杂乱问题。从结构布局来看，主体采用块状安装基体作为承载，所有检测元件的安装孔位、走线槽、定位销孔都在基体上一次加工成型，安装时仅需要靠基体侧面与底面的两个垂直基准面靠紧设备安装位，穿入紧固螺栓即可完成定位，不需要反复调整每个传感元件的检测距离，大幅缩短现场调试周期。基体上的多组安装孔采用阶梯孔设计，靠近检测端的小孔用于限制检测探头的伸出量，

　　后端大孔预留传感元件的接线与固定空间，不同位置的孔位深度根据对应检测点的触发行程做差异化设计，靠近工件进料侧的检测元件行程更长，用于初判工件是否进入工位范围，中间位置的检测元件行程更短，用于判定工件是否到位到精准装配位置，末端的检测元件用于校验工件装夹后的姿态是否偏移，三组检测信号按工件进给的先后顺序依次触发，形成渐进式的判定逻辑，避免单个传感器误触发带来的设备误动作。结构侧面预留的两组快插流体接口，可接入压缩空气回路，在检测间隙对检测探头表面做吹气清洁，清除加工过程中残留的切屑、切削液，避免杂物附着在探头表面导致信号误判，这一设计在金属切削加工配套的检测工位中实用性极强，能大幅降低传感元件的日常维护频次。

　　基体上的多处螺纹孔分为两类，一类是用于自身固定的安装螺纹孔，孔位周边做了沉台设计，紧固螺栓拧入后螺栓头不会突出基体表面，避免和周边运动的工件、机械手结构发生干涉；另一类是用于安装可调挡块的调节螺纹孔，可根据不同规格工件的检测位置需求，微调挡块位置来适配不同的检测触发位置，不需要重新加工基体，提升了结构的通用适配性。从安装边界来看，该结构整体为规整的类长方体构型，最大外轮廓尺寸适配多数专机工位的侧装空间，突出基体表面的检测探头最大伸出量不超过15mm，不会占用工件的正常输送通道，接线端全部布置在基体背离工件的一侧，走线可沿设备机架的线槽排布，不会和工件输送路径产生交叉。结构内部的信号通路做了分腔隔离设计，

　　动力线与信号线分别走独立的槽道，避免设备运行时的电磁干扰影响检测信号的稳定性，每个检测元件的安装位都预留了信号指示灯的安装孔，现场调试时可直接通过指示灯状态判断每个检测点的触发情况，不需要外接检测仪表逐点测量信号，降低调试难度。在装配逻辑上，该结构采用分层装配的设计思路，先将所有传感元件从基体后端装入对应孔位，通过孔内的台阶面定位元件的轴向位置，再装入固定压块锁紧每个元件，之后盖上侧盖密封走线槽，最后在检测端装上防护挡板，防护挡板上对应每个探头的位置开有小于探头直径的过孔，既不影响检测信号的触发，又能阻挡较大的切屑撞击探头表面，延长元件使用寿命。这类集成结构相比传统的零散传感器安装方案，整体刚性更好，在设备长期运行产生振动的工况下，检测位置不会发生偏移，检测重复精度可保持在0.02mm以内，完全满足精密装配、精密加工工位的检测精度要求，同时一体化的结构也方便后期维护更换，出现元件故障时可整体拆下该结构在维修区更换元件，不需要在设备上长时间停机作业，减少产线停线损失。
