传感器装配用手动压合夹具结构

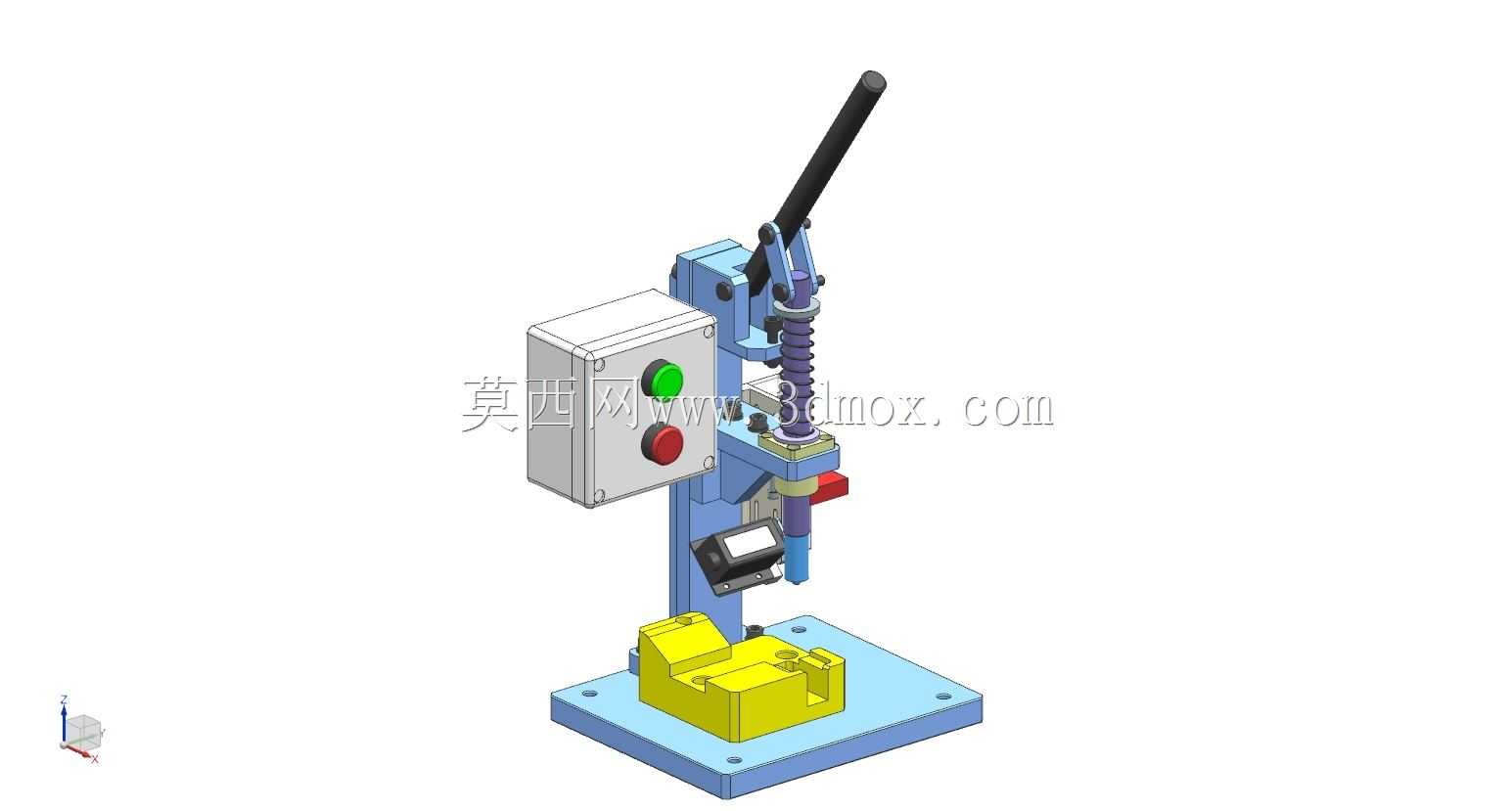

　　在传感器类精密电子元器件的小批量装配、产线补位作业以及试制线工序环节中，这类手动压合夹具是适配度极高的作业载体，区别于全自动压装设备的高投入、长换型周期特性，它不需要接入复杂的气动、液压动力源，仅依靠操作人员的手动施力即可完成夹子类嵌件与传感器壳体的精准压装动作，尤其适合多品种小批量的生产场景，或是自动化产线故障时的应急补产工位使用。从结构布局来看，整套夹具采用立式悬臂压装架构，底部是带安装孔的方形安装底板，所有功能组件都集成固定在这块底板上，底板的安装孔位按照通用工装台的T型槽间距设计，既可以直接通过螺栓固定在标准工作台上，也能搭配快速夹钳实现工位间的快速转移，整体占地尺寸控制在极小范围内，不会占用过多产线操作空间，

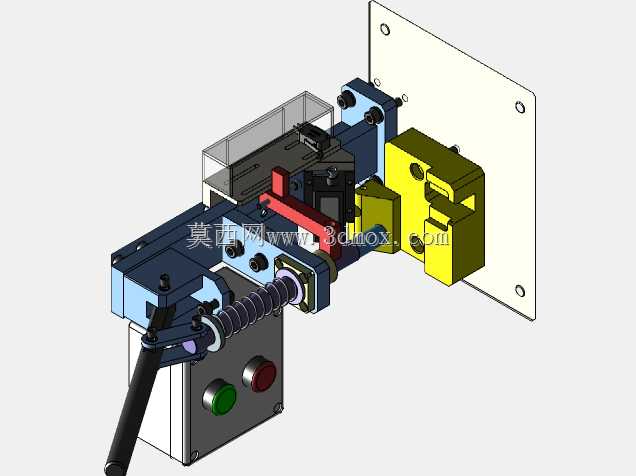

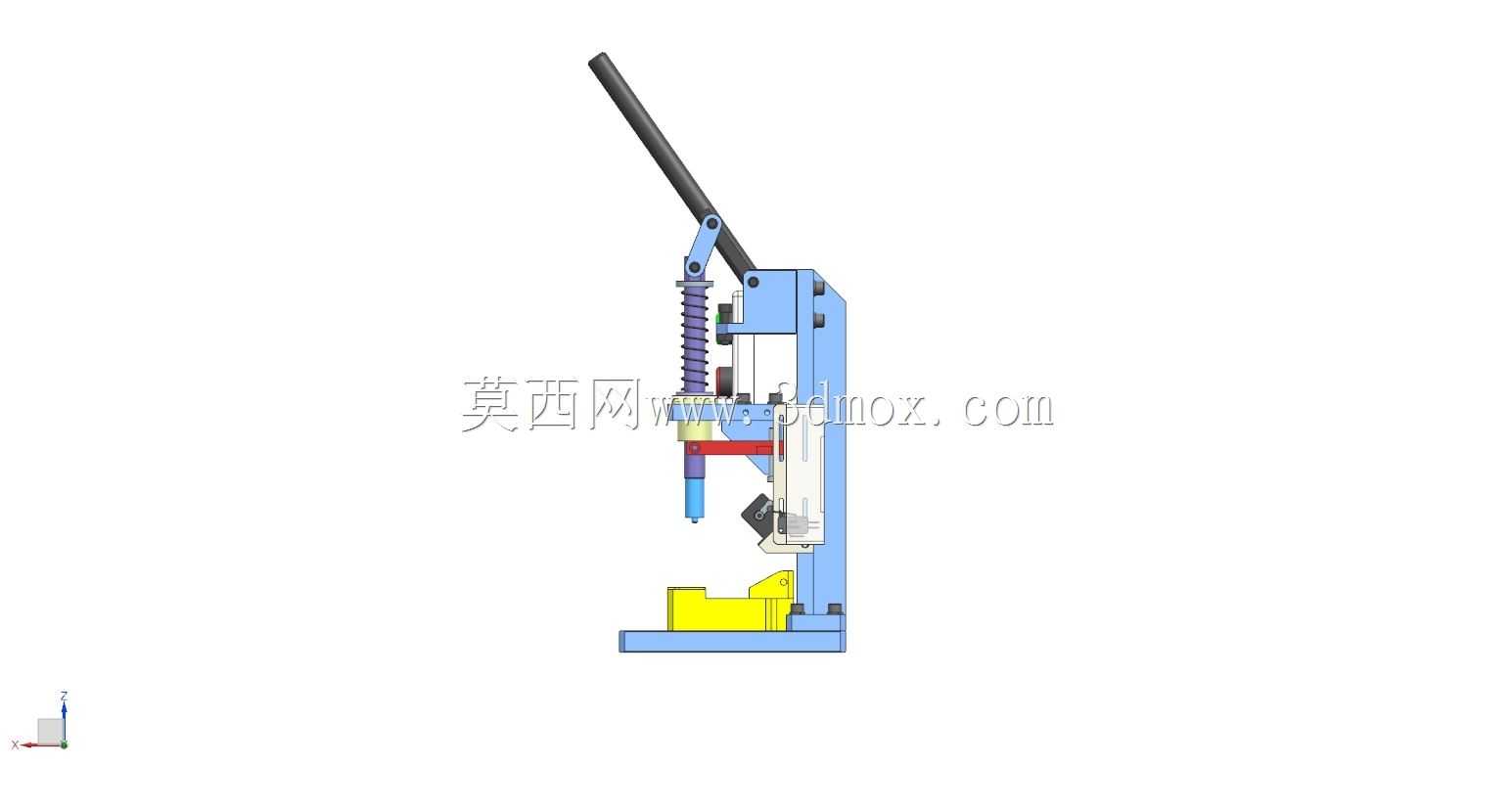

　　对于工位排布紧凑的装配车间来说十分友好。压装执行端采用杠杆式手动压杆结构，通过铰接的杠杆臂放大操作人员的手部施力，不需要额外的动力输入就能输出足够的压装力，压杆的握持段做了防滑的包覆处理，长时间操作也不会出现手部打滑的问题；压杆下方连接带导向结构的压头组件，导向柱与安装立板上的直线轴承配合，保证压头下行过程中始终保持垂直姿态，不会出现偏斜导致嵌件压歪、损伤传感器壳体的问题，压头与待压装夹子的接触位置做了仿形避让设计，刚好贴合夹子的受力面，避免压装过程中对夹子外观造成压痕损伤。夹具的定位端采用黄色的仿形定位座，完全按照待装配传感器的壳体外形做仿形铣削加工，传感器放入定位座后能实现完全的位置约束，不需要额外的夹紧动作就能限制X、Y、Z三个方向的移动与转动自由度，压装过程中不会出现工件窜动的问题，定位座通过内六角螺栓固定在底板上，换产时只需要更换对应产品的仿形定位座、调整压头的伸出长度，就能快速适配不同规格的传感器装配需求，换型时间控制在十分钟以内，完全能满足小批量多品种的柔性生产要求。立板侧面集成了带红绿按钮的控制盒，这个设计是为了后续拓展半自动压装功能预留的接口，当前手动作业状态下可以作为压装到位的计数触发按钮，后续如果需要升级为气动压装，只需要将手动压杆组件替换为气缸，接入控制盒的气路与电路即可完成升级，不需要重新加工整套夹具的底板与立板结构，大幅降低后续的工装改造成本。压头组件上还加装了弹簧复位结构，压装动作完成后操作人员松开压杆，

　　弹簧会自动带动压头回升到初始位置，不需要手动提拉压杆，减少操作人员的动作步骤，提升单次压装的作业效率；立板上还预留了小型传感器的安装位，可以加装到位检测传感器，当压头下行到设定位置时自动触发提示，避免操作人员施力过大压坏工件，或是施力不足导致夹子装配不到位的问题。从实际作业的人机工程角度来看，压杆的初始高度设置在操作人员站立作业时的手部舒适操作区间，不需要抬臂过高或是弯腰操作，长时间重复作业也不容易产生肢体疲劳；定位座的位置刚好在操作人员的正前方视线范围内，取放工件的动作距离控制在小臂伸展的舒适范围内，单次取放工件的动作幅度极小，能有效提升装配作业的节拍。整套夹具的所有受力部件都采用钢材加工，导向部位做了淬火处理提升耐磨性能，

　　长期使用也不会出现导向间隙变大、压装精度下降的问题，非受力的防护类部件采用铝合金材质加工，在保证结构强度的前提下尽可能降低整套夹具的整体重量，方便工位间的搬运转移。在实际的产线应用中，这类手动夹具的压装精度能控制在0.1mm以内，完全满足传感器类精密元器件的装配公差要求，不会因为手动操作就出现装配精度不足的问题，相比纯手工按压装配的方式，不仅能大幅降低操作人员的劳动强度，还能将单工位的装配不良率从手工操作的5%以上降低到0.5%以内，同时装配效率能提升三倍以上，对于产能需求不高、产品换型频繁的传感器生产车间来说，是性价比极高的工装解决方案。它不需要复杂的维护保养，只需要定期在导向柱位置涂抹少量润滑脂，就能保证长期的动作顺畅，没有易损件需要频繁更换，后续的使用维护成本极低，也不需要操作人员具备特殊的设备操作技能，简单培训后就能上岗作业，十分适合生产一线的普工作业使用。
