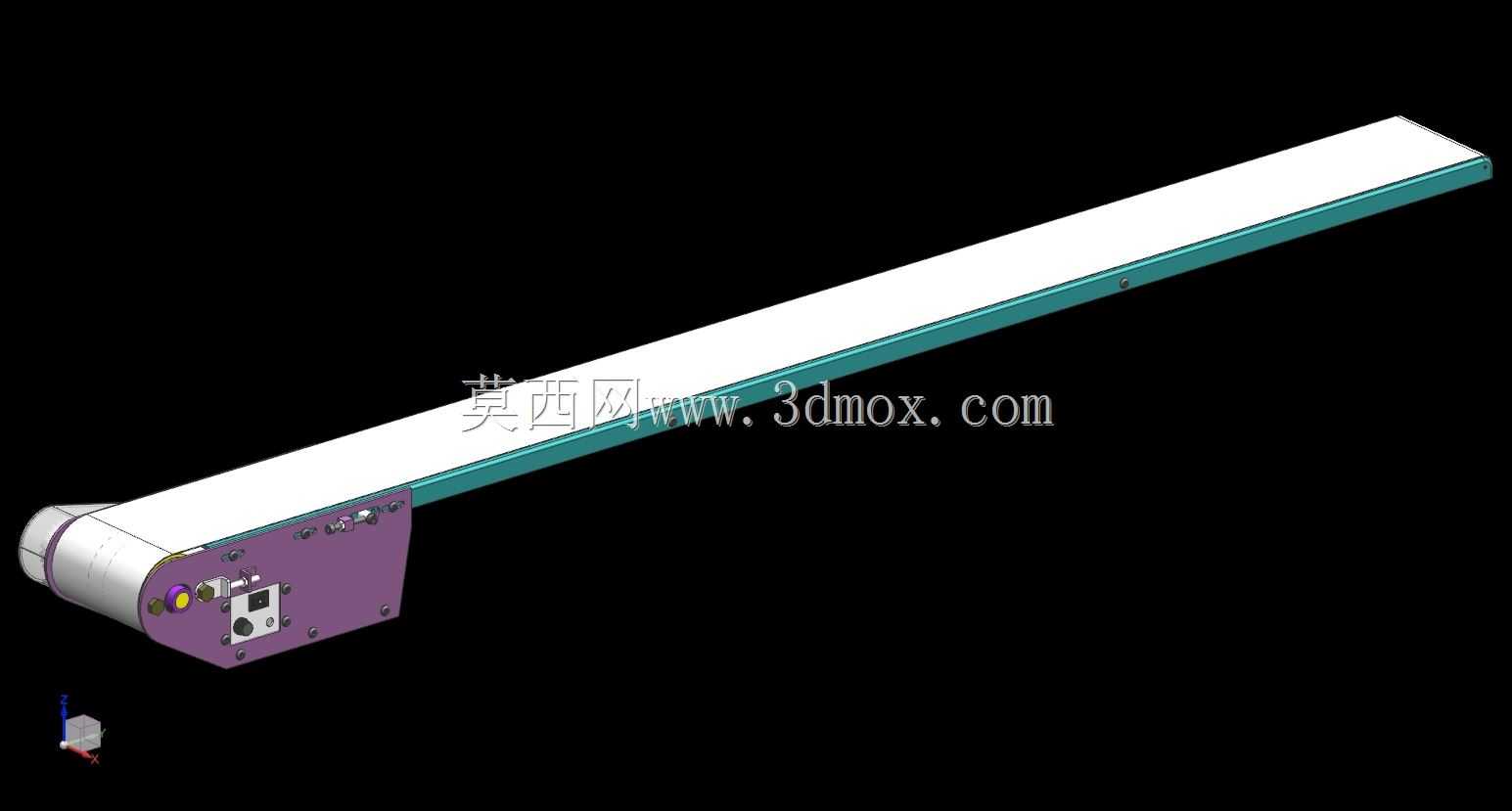

紧凑型小型皮带输送机构三维设计

　　这款小型输送单元的设计初衷，是为了解决精密装配工位间短距离工件转运的空间受限问题，在3C电子零部件组装、小型五金件工序流转、实验室样品传输这类对安装占地要求严苛的场景下，常规标准输送机的机架宽度、驱动端体积往往难以适配工位旁的狭窄预留空间，这款结构将驱动组件做了集成化布局，把动力端与张紧调节结构整合在同一侧的端座内，大幅压缩了设备整体的横向占用尺寸。从结构细节来看，设备的主体承载侧板采用一体化弯折成型的板材加工，表面做了硬质阳极氧化处理，既保证了机架的整体刚性，避免长周期运行下的侧板形变导致皮带跑偏，也减少了分体式机架拼接带来的装配累积误差。侧板上预留的多组安装沉孔，一方面用于固定承载托板，为上层输送皮带提供平整的支撑面，

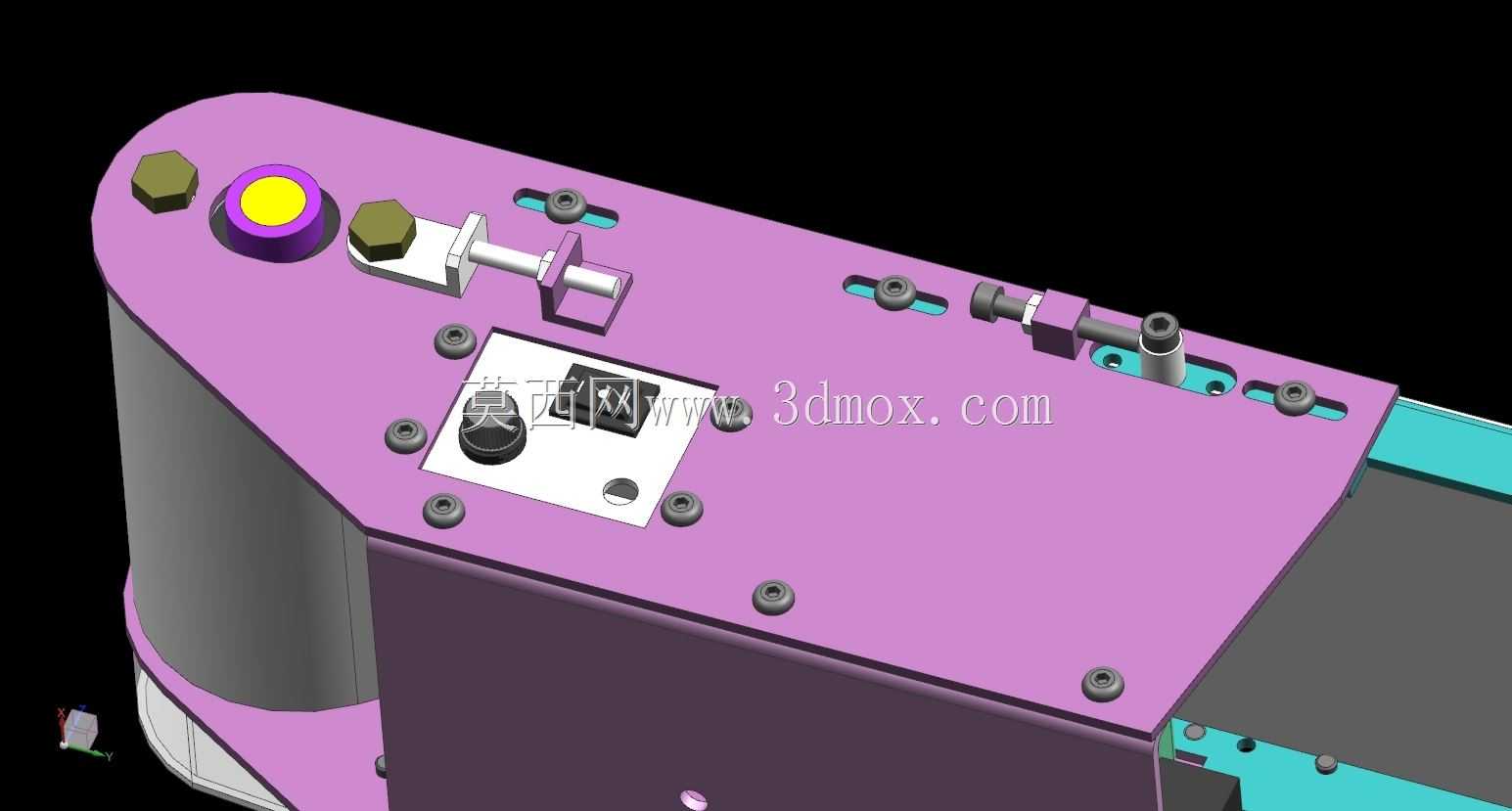

　　避免轻质工件输送过程中出现皮带下凹导致的工件移位，另一方面也预留了外部传感器、挡停机构的安装位，方便后续根据产线需求加装辅助组件，不需要额外在机架上二次打孔加工。驱动端的布局做了偏心式张紧结构设计，调节螺栓直接作用在从动辊的安装座上，张紧调节时不需要拆解外部护板，仅通过端侧的调节螺母即可完成皮带张紧度的调整，日常维护的操作空间预留充足，即使在设备紧贴工位护栏安装的状态下，运维人员也能单手完成张紧操作。设备的端部做了圆弧过渡的外形处理，没有突出的尖锐棱角，避免操作人员在工位旁上下料时发生磕碰，端部的驱动轴输出端做了全封闭护罩结构，防止车间内的粉尘、切削碎屑进入轴承座内部，延长转动部件的维护周期。从安装边界来看，

　　这款输送单元的底部预留了标准的型材安装槽，可以直接与工业铝型材搭建的工作台架做快速连接，不需要额外制作过渡安装板，设备的进料端与出料端的高度差控制在极小范围内，可直接与振动盘出料轨道、装配机械手的取料位做无缝对接，不需要额外增设过渡导板。输送面的水平度在设计时通过侧板上的定位销孔做了装配基准保证，组装后输送面的平面度公差可控制在0.2mm每米范围内，满足小型精密零件输送时的位置精度要求，不会因为输送面的倾斜导致工件在皮带上出现滑移偏位。设备上集成的调节组件除了皮带张紧结构外，还在侧方预留了皮带跑偏的微调螺钉，当皮带出现轻微跑偏时，不需要停机拆解，通过微调螺钉调整从动辊的角度即可快速纠正跑偏问题，减少产线停机维护的时间。

　　在实际应用场景中，这类小型输送单元常作为整条自动化产线的衔接模块，单台长度可根据工位间距做灵活调整，多台拼接时可通过端部的定位块快速对齐，实现不同工序间的工件连续流转，相比大型输送设备，它的运行噪音更低，驱动功率更小，在小负载连续运行的工况下能耗仅为常规同带宽输送机的三分之一左右。设计过程中特意将所有的紧固件都采用了标准内六角圆柱头螺钉，通用化率达到95%以上，现场维护时不需要准备特殊规格的工具，常规的内六角扳手即可完成全部拆装操作，降低了设备的备件储备成本。皮带的选型适配了不同的输送场景，可根据输送工件的材质更换防静电皮带、防滑皮带或者耐高温皮带，机架上的皮带安装槽做了统一的尺寸设计，更换皮带时不需要调整其他结构件，仅需松开张紧结构即可快速完成皮带更换，整个更换过程可在十分钟内完成。设备的驱动电机安装位采用了下沉式设计，电机主体隐藏在端座的内部空间内，没有突出于设备的主体轮廓，进一步缩小了设备的整体外形尺寸，在多台设备并排布置的场景下，相邻设备之间的间隙可以压缩到10mm以内，充分利用车间的有限生产空间。
