多工位精密焊接定位工装夹具结构

　　这套焊接工装主要面向小型结构件、传感器组件类零件的批量焊接工序，在实际生产场景中，这类零件往往存在薄壁易变形、焊接点位多、形位公差要求高的特点，传统手工划线定位的焊接方式不仅装夹效率低，还容易出现焊后尺寸偏移、组件同轴度超差、焊接变形量过大的问题，这套工装正是针对这类痛点完成的结构设计。从安装边界来看，整套工装的底座采用标准平板式结构，底面预留了四个沉头安装孔，可直接固定在标准焊接工作台台面或者变位机的安装法兰上，底座整体长宽尺寸控制在400mm×300mm区间，高度方向根据不同工位的夹紧行程预留了足够的操作空间，不会出现焊枪操作干涉的问题，同时底座上加工有统一的定位键槽，可快速与生产线的其他工位完成对接定位，不需要反复调整安装基准。

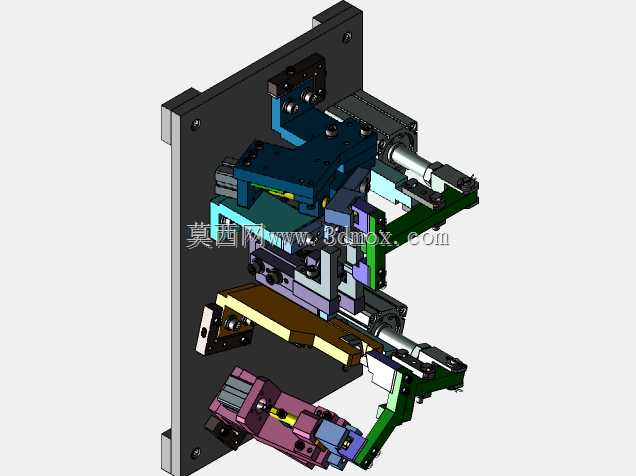

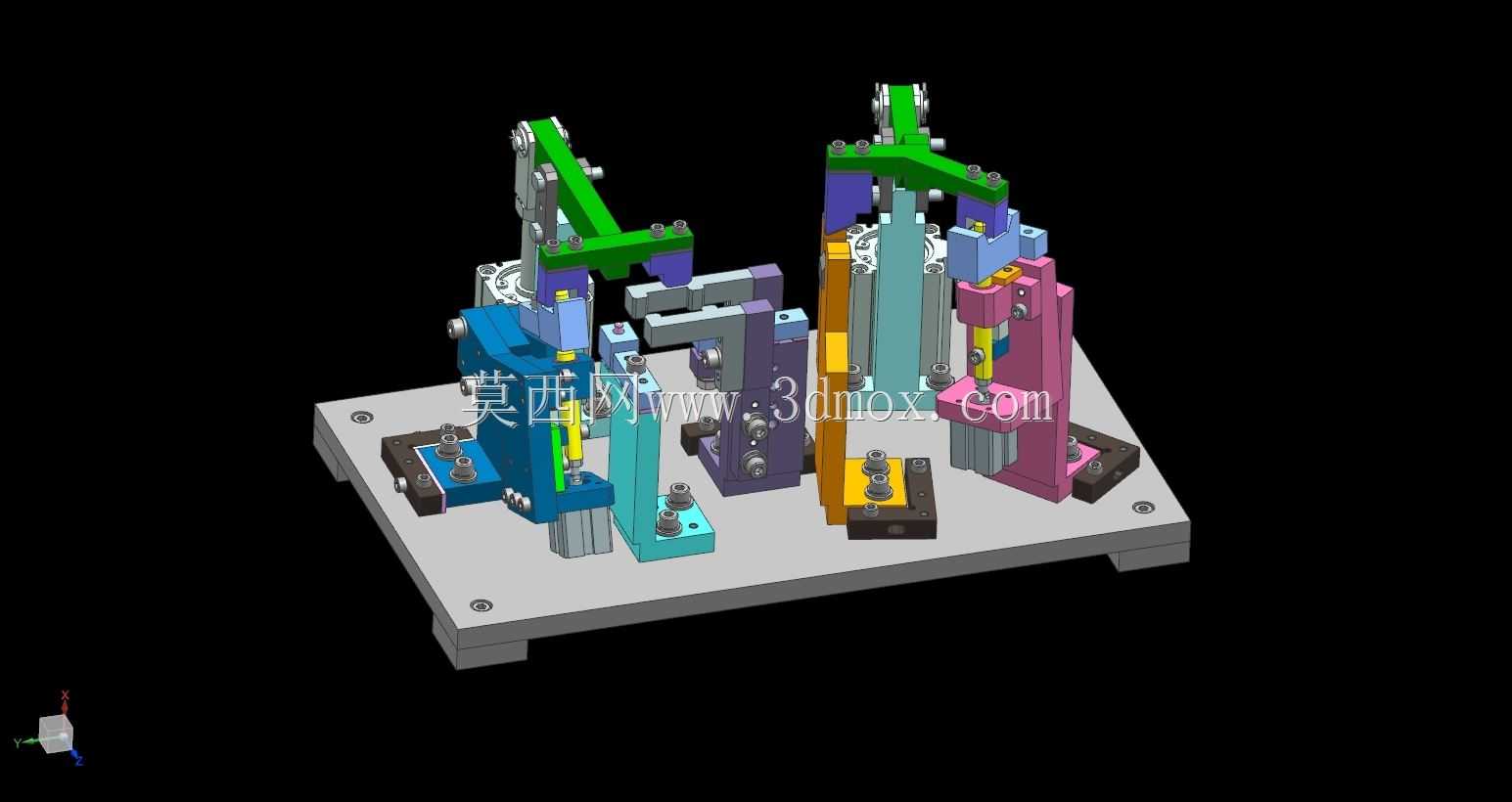

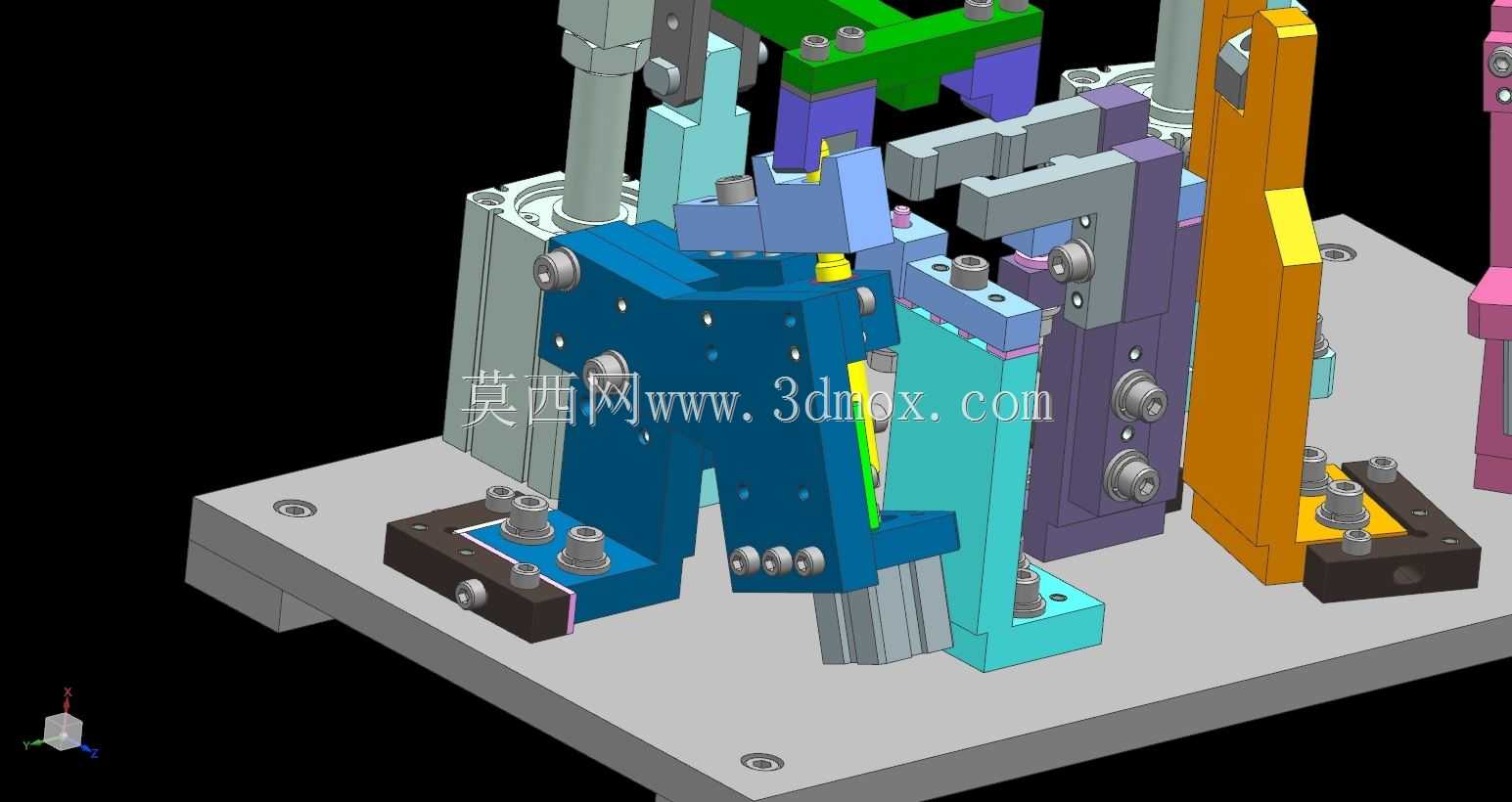

　　在功能特性上，这套工装采用多工位并行布局，同一底座上集成了四组独立的定位夹紧单元，可同时完成四个同规格工件的装夹焊接，也可根据不同工件的定位需求，更换对应工位的定位销与夹紧块，兼容小批量多品种的焊接生产需求。每个夹紧单元都采用了“定位销+支撑块+快速夹紧”的组合结构，其中定位销根据工件的基准孔公差设计为间隙配合的菱形销与圆柱销组合，完全遵循六点定位原理，限制工件的全部六个自由度，避免装夹过程中出现过定位或者欠定位的问题；支撑块的支撑面高度根据工件的焊接基准面做了配磨处理，保证每个支撑点都能与工件表面完全贴合，减少焊接过程中的工件震颤；夹紧机构采用手动快速夹钳搭配压块的结构，压块与工件接触的位置镶嵌了聚氨酯缓冲垫，既可以保证足够的夹紧力，避免工件在焊接热影响下出现位移，又不会压伤工件表面，同时夹钳的手柄位置都统一朝向工装的外侧操作面，操作人员不需要探身到工装内部就可以完成所有的装夹拆卸操作，单工位装夹时间可以控制在10秒以内，大幅提升焊接工序的生产效率。

　　设计思路上，这套工装充分考虑了焊接工况的特殊需求，所有靠近焊接点位的结构件都采用了耐高温的钢材制作，没有使用易受热变形的塑料或者铝合金材质，同时在每个焊接点位的下方都预留了焊渣掉落的空腔，不会出现焊渣堆积在工装表面影响定位精度的问题；工装的所有定位元件都设计为可更换结构，当定位销或者支撑块出现磨损、焊渣粘附损伤时，不需要拆卸整个工装底座，只需要松开对应的紧固螺丝就可以快速更换备件，大幅降低工装的维护成本。另外，不同工位之间设置了高度错落的挡渣板，避免一个工位焊接时的焊渣飞溅到相邻工位的工件或者定位面上，影响相邻工位的装夹精度。

　　在实际使用过程中，这套工装可以适配氩弧焊、电阻焊、激光焊等多种焊接工艺，不管是手工焊接操作还是搭配焊接机器人完成自动焊接，都可以保证工件的重复定位精度控制在0.05mm以内，焊后工件的尺寸一致性远高于手工装夹的焊接成品，同时因为所有工件的焊接位置都被统一固定，焊接参数可以实现标准化设置，不需要针对每个工件单独调整焊枪位置与焊接参数，有效降低了焊接工序对操作人员的技能要求。工装的整体结构没有采用复杂的气动或者液压元件，全部采用纯机械结构，不需要外接气源或者电源，既可以在自动化生产线上使用，也可以在小型加工车间的手工焊接工位独立使用，适配性极强。针对焊接过程中容易出现的热变形问题，工装的夹紧点都设置在工件刚性较好的位置，同时在工件易变形的位置预留了微量的伸缩间隙，允许工件在焊接受热时存在微小的自由变形量，避免因为夹紧力完全限制热胀冷缩导致的焊后工件应力集中、变形超差的问题。
