带推拉功能的手动提升附加推进装置

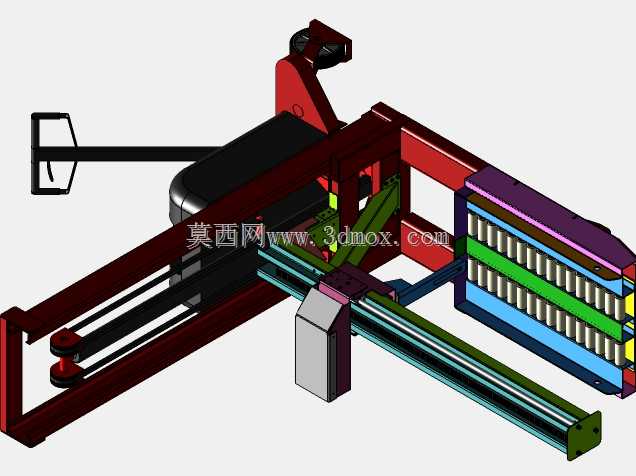

　　在离散制造的装配、分拣、上下料工位场景中，经常会遇到需要人工辅助完成工件短距离提升后，再沿水平方向推送至指定工位的作业需求，这类作业如果完全依靠人工托举推送，不仅劳动强度大，还容易出现工件对位偏差、磕碰损伤的问题，这款带附加推拉功能的手动提升推进装置，就是针对这类工位痛点设计的辅助作业机构。从结构布局来看，装置采用框架式焊接机架作为承载基础，机架主体采用矩形钢管拼焊成型，焊接后做时效处理消除内应力，避免长期承载出现结构变形，机架的安装边界可以适配多数标准工位的侧边安装需求，底部预留的安装孔位可直接与工位型材架或地面预埋板通过螺栓锁紧，不需要额外做复杂的地基改造。装置的水平移送部分采用双直线导轨副作为导向支撑，

　　两根平行导轨沿推送方向布置，滑块与承载滑台刚性连接，保证推送过程中滑台运行的直线度，不会出现偏载卡滞的问题，滑台的有效行程可以根据实际工位的移送距离做适配调整，常规配置下的行程覆盖0.5米到1.2米的常见工位需求，能够满足多数中小型工件从待料位到装配位的水平移送距离要求。手动提升部分采用带自锁功能的手动绞盘作为动力输入，绞盘安装在机架尾部的悬臂支架上，操作人员站在工位侧边就可以转动绞盘手轮完成滑台的升降调整，绞盘的自锁结构可以保证提升到任意高度时都能自动锁止，不会出现滑台下坠的安全隐患，提升的高度范围覆盖0.3米到0.8米的常规作业高度差，适配不同高度的工装台、输送线之间的高度差对接。附加的自动推拉功能是在手动提升的基础上，

　　在滑台侧部加装了推拉执行组件，组件通过同步带传动实现推拉动作，当滑台提升到指定高度后，推拉组件可以自动将滑台上承载的工件托盘推出至目标工位，或者将目标工位的工件托盘拉回至滑台，不需要操作人员探身去推送或拉取工件，降低作业过程中的安全风险。整个装置的结构设计充分考虑了人工操作的人机工程学，手轮的安装高度设置在成年人站立操作的舒适区间，操作力经过杠杆比优化后，单手握持就可以轻松完成提升操作，不会出现操作费力的问题；机架的边角位置都做了倒圆角处理，避免操作人员走动过程中磕碰划伤；导轨、传动部件都预留了润滑注油点，日常维护时不需要拆解结构就可以完成润滑保养，降低后期维护的工作量。从实际应用的适配性来看，这款装置可以搭配不同的工件载具使用，

　　滑台上预留了标准的T型槽安装位，可以根据工件的外形尺寸定制对应的定位夹具，不需要改动装置的主体结构就可以适配不同规格的工件移送需求，在电子装配、小型零部件组装、仓储分拣等场景中，都可以作为工位辅助设备替代纯人工作业，既能够降低一线操作人员的劳动强度，也可以提升工件移送的对位精度，减少因为人工操作失误带来的工件磕碰、对位偏差问题。装置的整体外形尺寸控制在紧凑范围内，不会占用过多的工位空间，在现有生产线的改造项目中，不需要对原有工位布局做大规模调整就可以完成加装，适配性较强。
