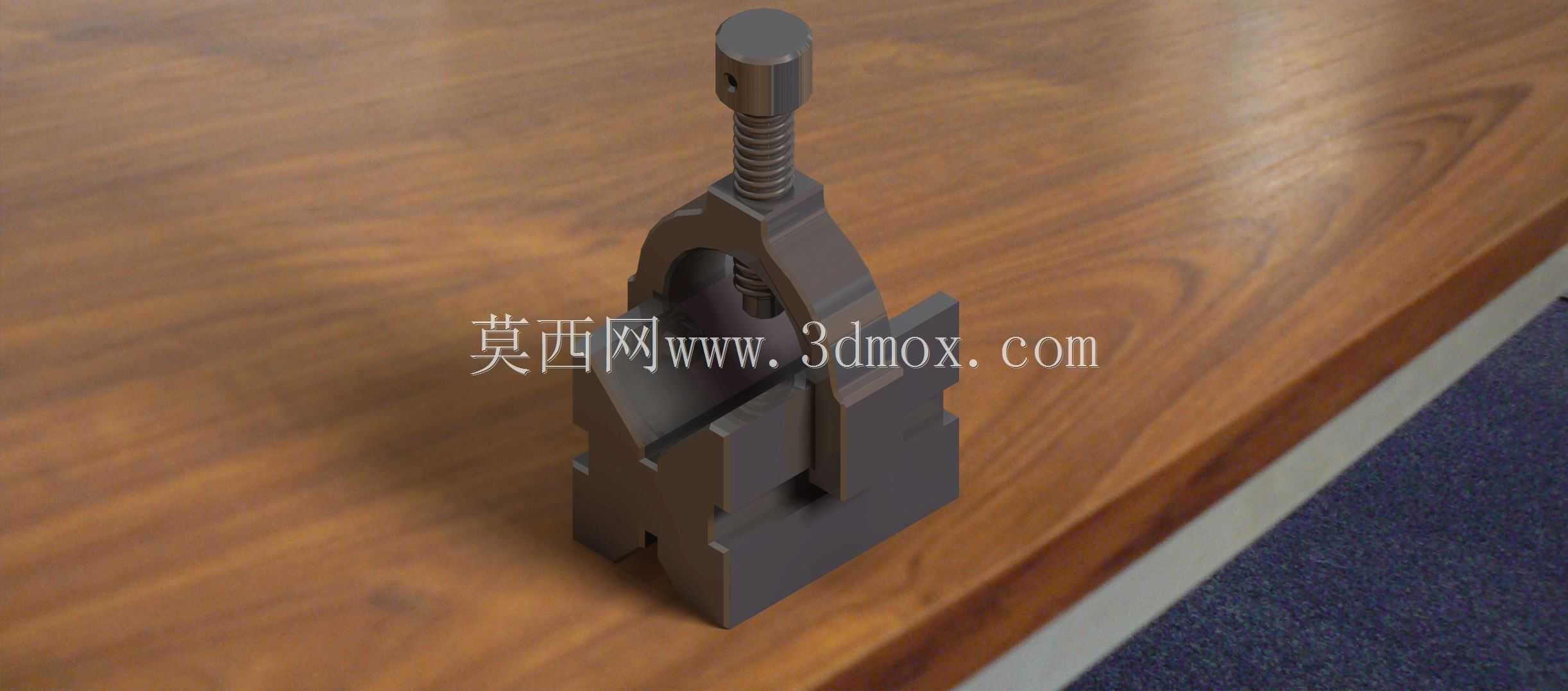

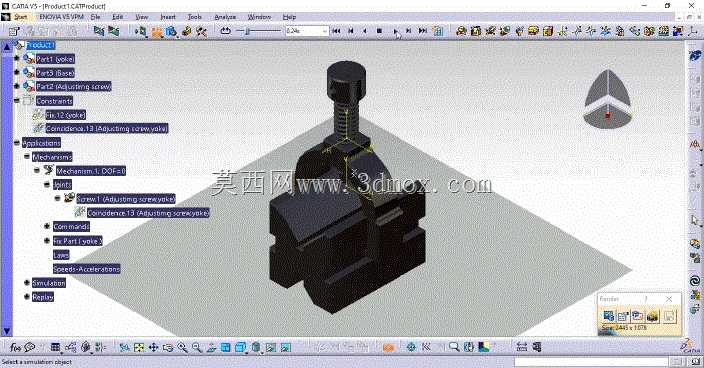

机加工V形块螺旋夹紧工装结构

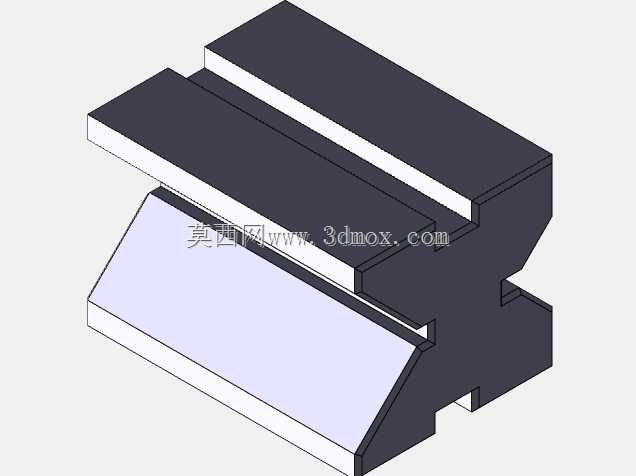

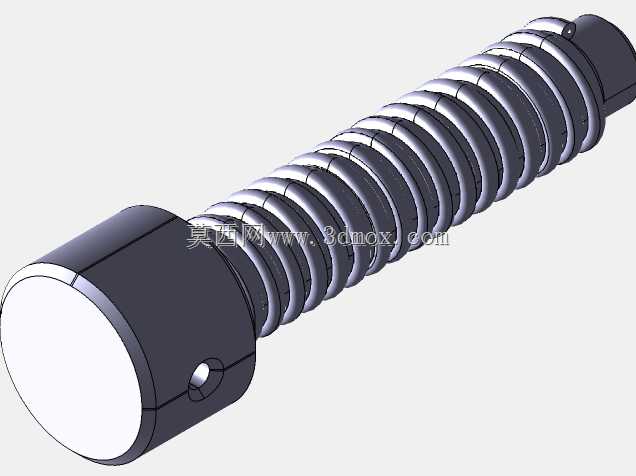

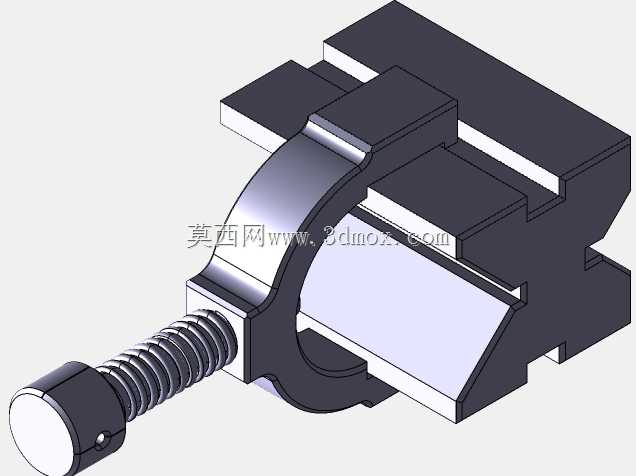

　　在轴类、套类回转体零件的铣削、钻削、磨削工序中，工件的定位与夹紧可靠性直接决定加工尺寸精度与形位公差达标率，这类零件的圆柱面定位如果采用平面支撑，会出现接触线偏移、装夹找正时间长的问题，V形夹紧结构正是针对这类装夹痛点设计的手动夹紧工装。这套夹紧机构以一体式V形块作为定位基体，V形槽的夹角采用行业通用的90度设计，槽面经过粗糙度控制，能够适配不同直径的回转体工件，工件放入V形槽后会自动对中，轴线与V形块的对称基准重合，省去了逐件找正轴线的辅助时间，适合小批量多品种的轴类零件加工场景。夹紧执行部分采用梯形螺纹传动的螺旋压头，压头端部做了圆弧过渡处理，夹紧时压头与工件外圆柱面形成线接触，不会压伤已加工的工件表面，

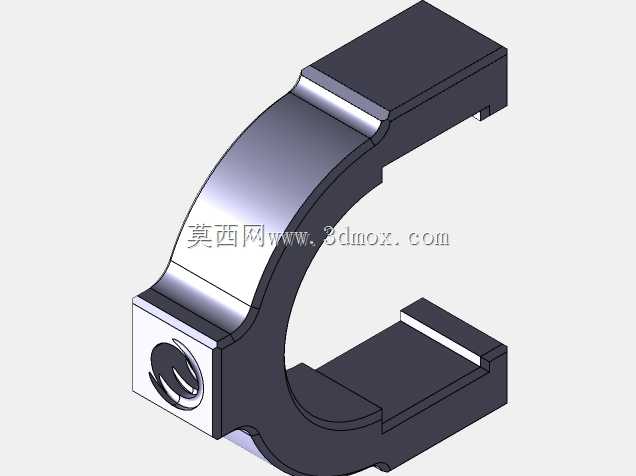

　　梯形螺纹的自锁特性可以保证加工过程中夹紧力不会因为切削振动出现松脱，操作人员只需要转动顶部的滚花头手柄，就可以完成工件的夹紧与松开动作，不需要额外配备扳手等辅助工具，操作便捷性适配一线操作工人的使用习惯。从结构设计逻辑来看，V形块基体底部做了定位卡槽结构，可以直接卡在机床工作台的T型槽上，安装时不需要额外制作转接板，卡槽的宽度适配常规铣床、磨床工作台的T型槽通用尺寸，安装后V形槽的对称面与工作台进给方向的平行度可以通过卡槽的配合精度直接保证，减少了工装安装的调试工作量。压头的导向部分与V形块上方的导向孔采用间隙配合，配合间隙控制在0.02mm到0.05mm之间，既保证压头上下移动无卡滞，又避免压头出现横向窜动导致夹紧力方向偏移，

　　保证夹紧力始终沿V形槽的对称面垂直向下，不会对工件产生侧向推力导致定位偏移。这套工装的适用场景覆盖了普通机加工车间的大部分回转体零件装夹需求，比如在轴类零件上钻径向孔、铣键槽、磨削外圆的工序中，都可以使用这套机构完成装夹，相比通用机用虎钳，它的定位对中性更好，装夹薄壁套类零件时，可以通过控制螺旋压头的进给量调整夹紧力，避免工件出现装夹变形。V形块的两侧做了减重槽设计，在保证基体刚性的前提下减轻了整体重量，方便操作人员在不同机床之间挪动转移工装，基体的边角位置都做了倒角处理，避免搬运和使用过程中出现锐边划伤的安全隐患。螺旋副的位置做了防尘结构设计，压头的螺杆部分在非工作段大部分处于导向孔内部，加工产生的切屑不容易进入螺纹配合面，

　　减少了日常清理维护的工作量，长期使用也不会因为切屑嵌入出现螺纹卡滞的问题。从安装边界来看，这套工装的整体外形尺寸适配中小型机床的工作台行程，安装后不会超出工作台的有效装夹范围，V形槽的开口高度可以覆盖直径10mm到60mm的常规轴类零件，压头的行程足够满足不同直径工件的夹紧空间需求，不需要针对同一直径区间的零件更换压头或者调整工装位置。在实际生产使用中，这套夹紧机构可以配合工作台的T型螺栓直接压紧固定，也可以多套并排使用，同时装夹较长的轴类零件，保证长轴加工时的支撑刚性，减少切削过程中的工件振颤。相比复杂的气动、液压夹紧工装，这套纯机械结构的夹紧机构不需要外接动力源，不存在气动液压元件的泄漏维护问题，在没有压缩空气气源的普通加工工位也可以正常使用，故障率极低，适合作为车间的通用常备工装使用。
