可移动立式稻谷烘干作业设备结构设计

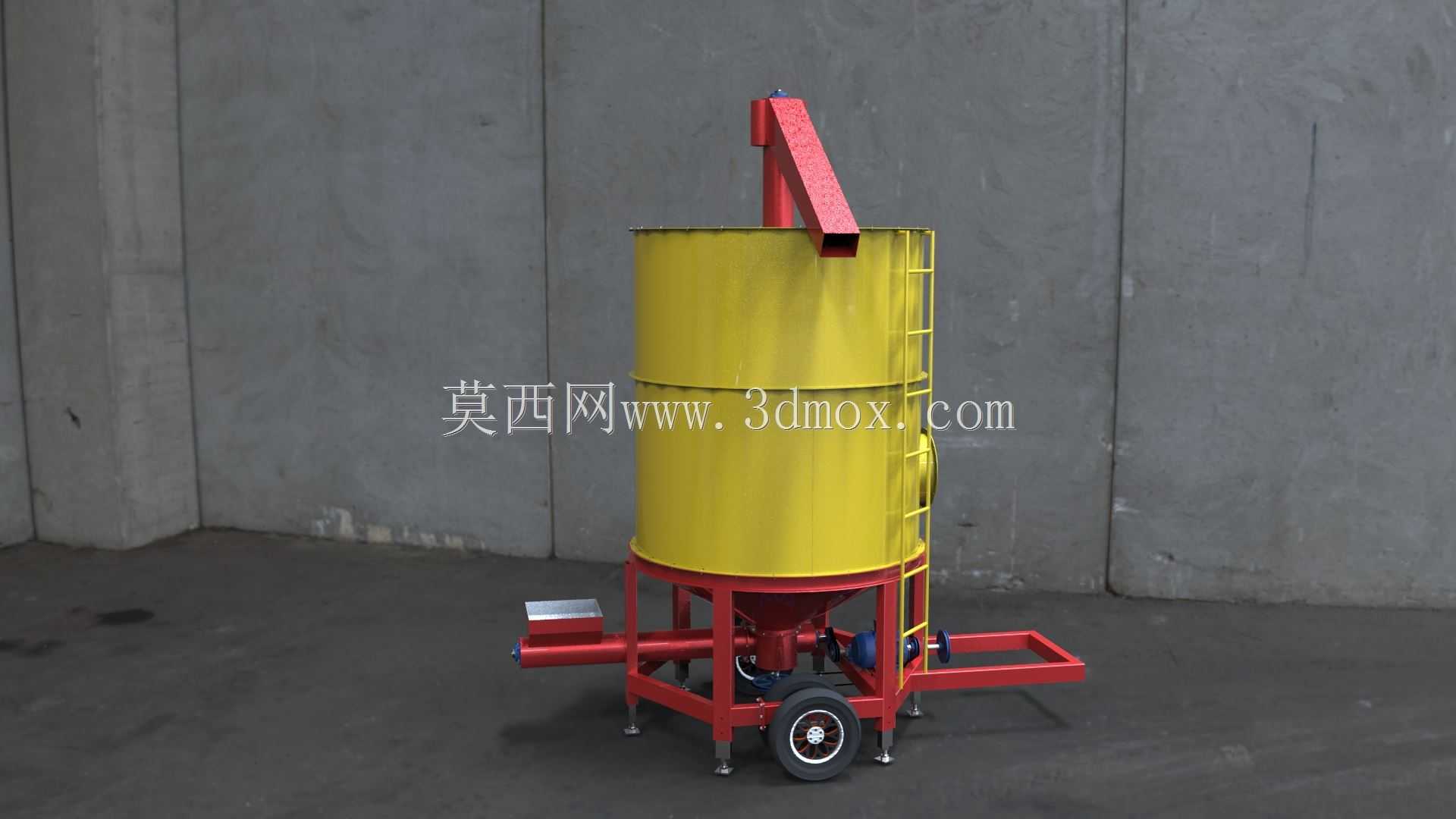

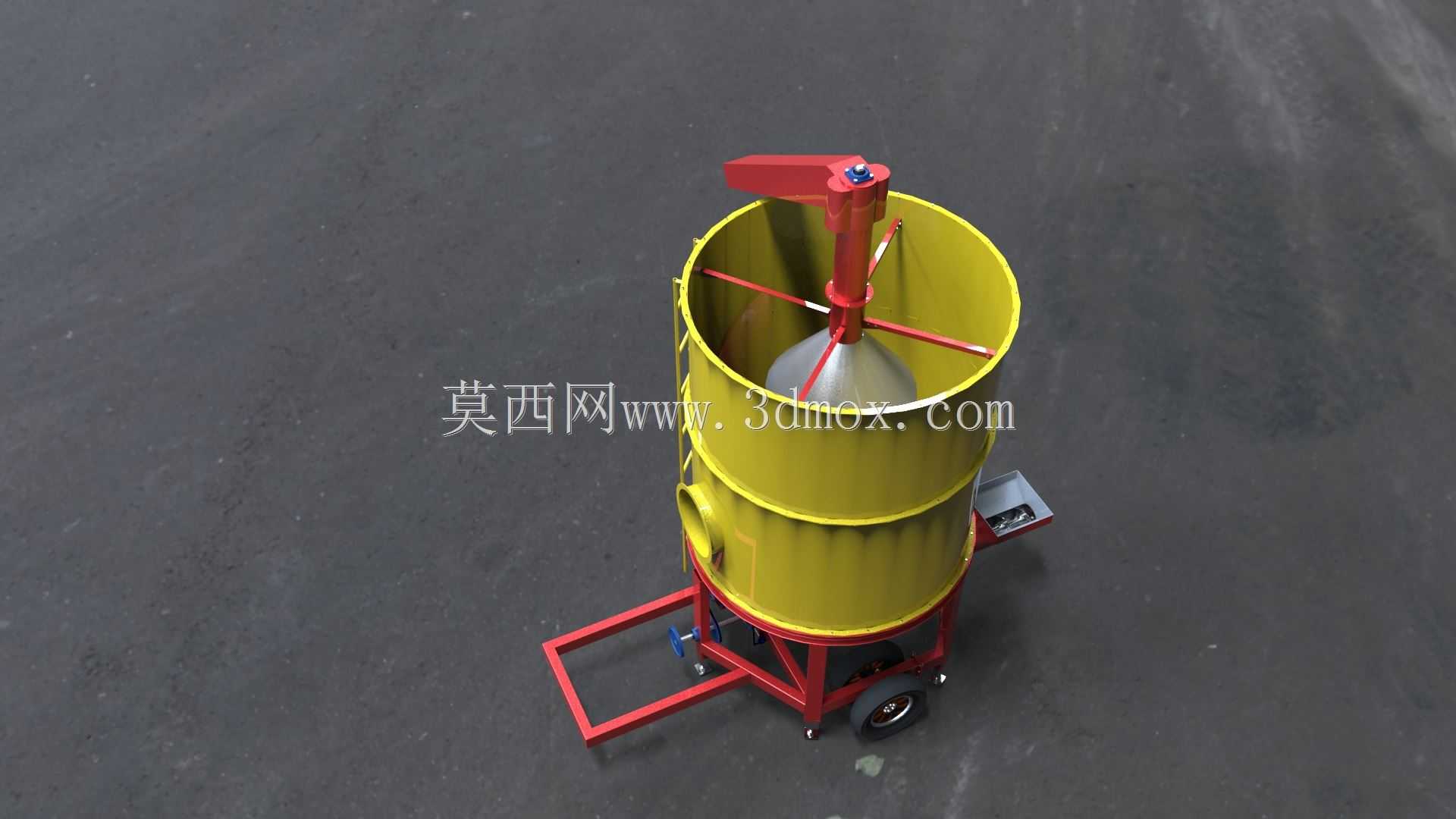

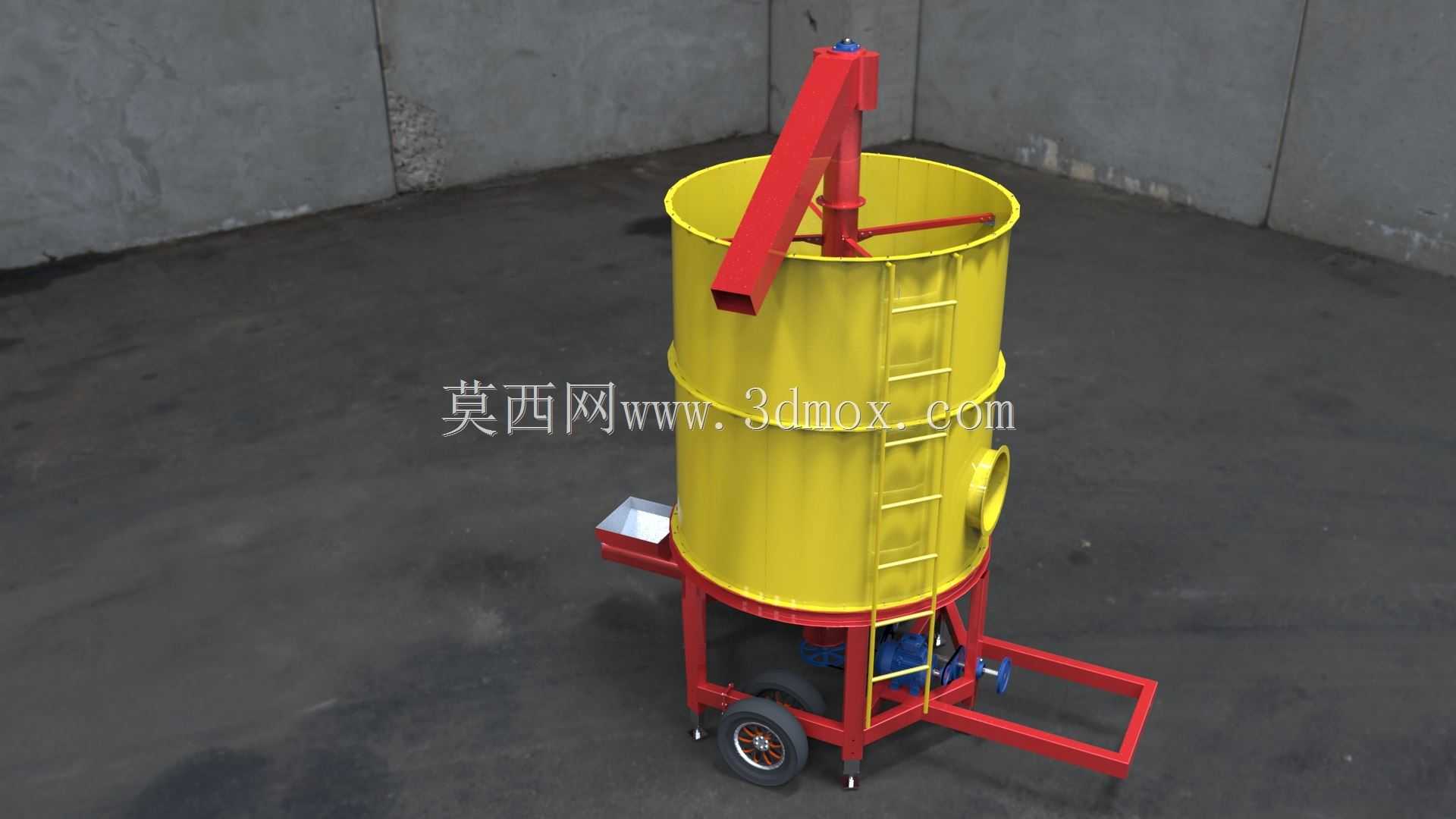

　　这套立式稻谷干燥设备的三维结构，完全贴合南方丘陵地区种粮户的收粮后处理需求，区别于大型粮库固定安装的烘干塔，整套设备搭载在轮式牵引底盘上，可直接开进田间晒场、村级收粮点完成作业，无需额外搭建固定厂房基础，转场时仅需通过农用拖拉机牵引即可完成跨区域调度，适配散户、小型合作社的小批量粮食干燥需求。设备上部采用大直径圆柱储料仓设计，仓壁采用圆弧卷板拼接结构，下部衔接大锥角漏斗式出料段，锥角角度经过反复校核，完全匹配稻谷的自然休止角参数，避免湿粮在仓内出现架桥、堵料问题，储料仓顶部预留敞口进料空间，可直接配合吸粮机、皮带输送机完成上料作业，无需额外配置高位进料平台。仓体下部的支撑框架采用矩形钢管焊接成型，框架结构做了交叉斜撑加强处理，

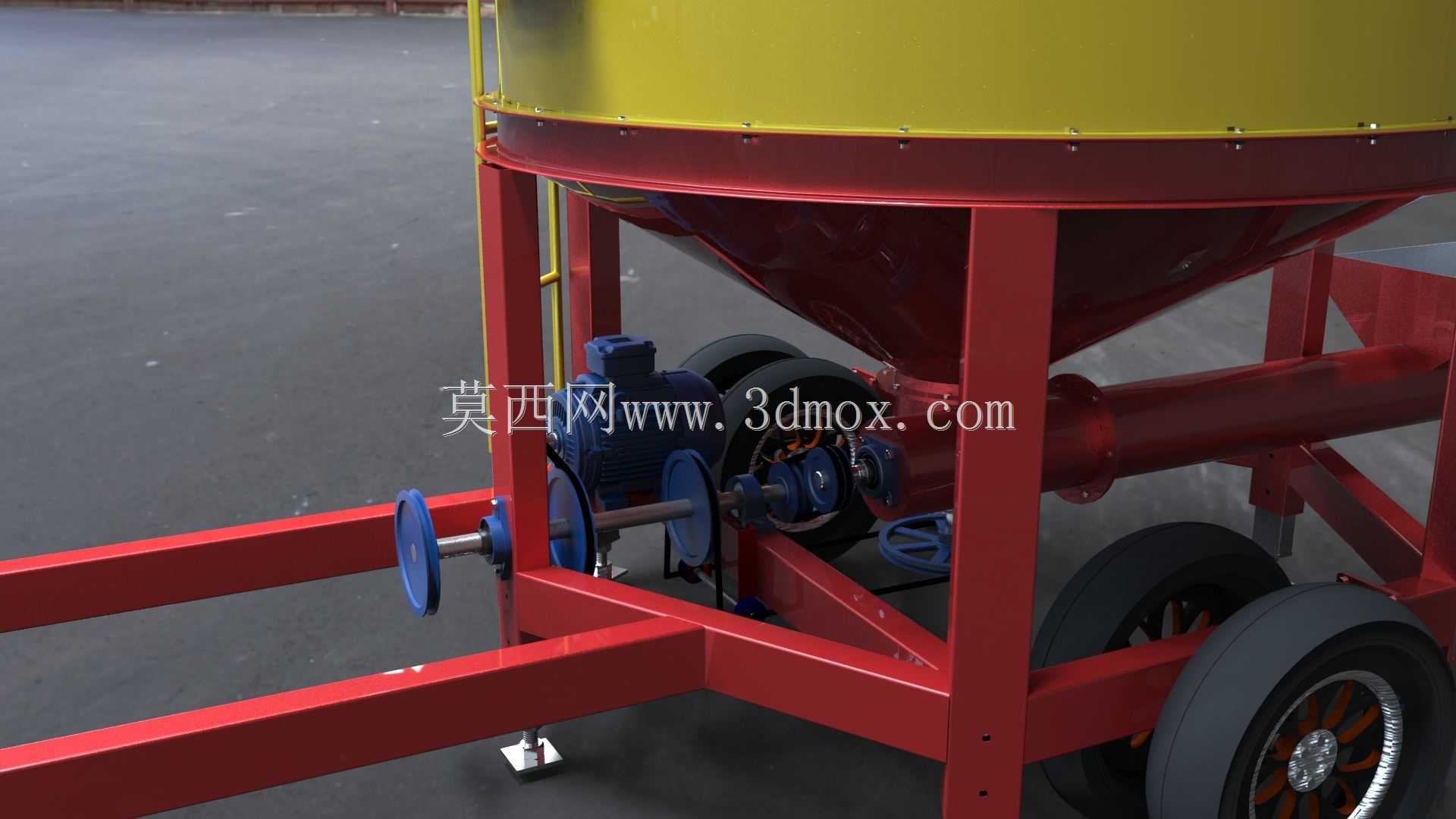

　　可承载满仓湿粮的总载荷，同时框架预留了爬梯安装位、检修操作空间，日常维护时操作人员可通过爬梯抵达仓顶位置，完成进料检查、仓内清理作业。底盘部分采用重载橡胶轮组，轮距适配乡村常见的3米宽硬化路面，底盘前部设置牵引连接架，后部配置可调节式支撑支腿，作业时将支腿降下垫实，可抵消设备运行时的振动，避免整机出现移位、倾斜问题。设备核心的干燥送风管路布置在锥斗下部位置，横向布置的送风筒直接对接外部热风炉输出的洁净热风，热风可均匀穿过料层完成稻谷的降水干燥，避免出现局部过热烘焦、局部干燥不充分的问题，送风筒侧面配置调节风阀，可根据不同批次稻谷的初始含水率调整送风量，适配不同收获期的湿粮干燥需求。出料输送机构采用螺旋输送结构，水平布置在锥斗最底部，

　　螺旋叶片的螺距、转速经过匹配设计，可均匀控制出料流量，避免出料过快导致干燥时间不足、出料过慢影响作业效率，螺旋驱动端采用电机带轮传动结构，传动部位设置安全防护罩，避免作业时杂物卷入传动部件。整套设备的结构设计充分考虑了户外作业的恶劣工况，所有钢结构件的连接位置都做了加强处理，外露的转动部件都预留了润滑加注点位，日常保养仅需定期加注润滑脂、检查紧固件松紧即可，无需复杂的专业维护操作。从建模细节来看，各部件的装配间隙都按照实际焊接、装配公差做了预留，仓板拼接位置预留了螺栓连接孔位，轮组安装位置、驱动电机安装座都做了安装面的平面度处理，完全可以直接作为生产加工的结构参考，也可用于农用机械设计的教学演示、作业流程仿真使用。

　　设备的整体外形尺寸控制在道路运输限界范围内，转场时无需拆卸上部仓体，整体高度、宽度都符合乡村道路通行要求，作业时的占地尺寸仅需预留直径4米左右的平整场地即可，无需额外做硬化处理，垫上钢板或者夯实的硬地面都可满足安装支撑要求。
