立式双驱动工业粉碎研磨设备结构设计

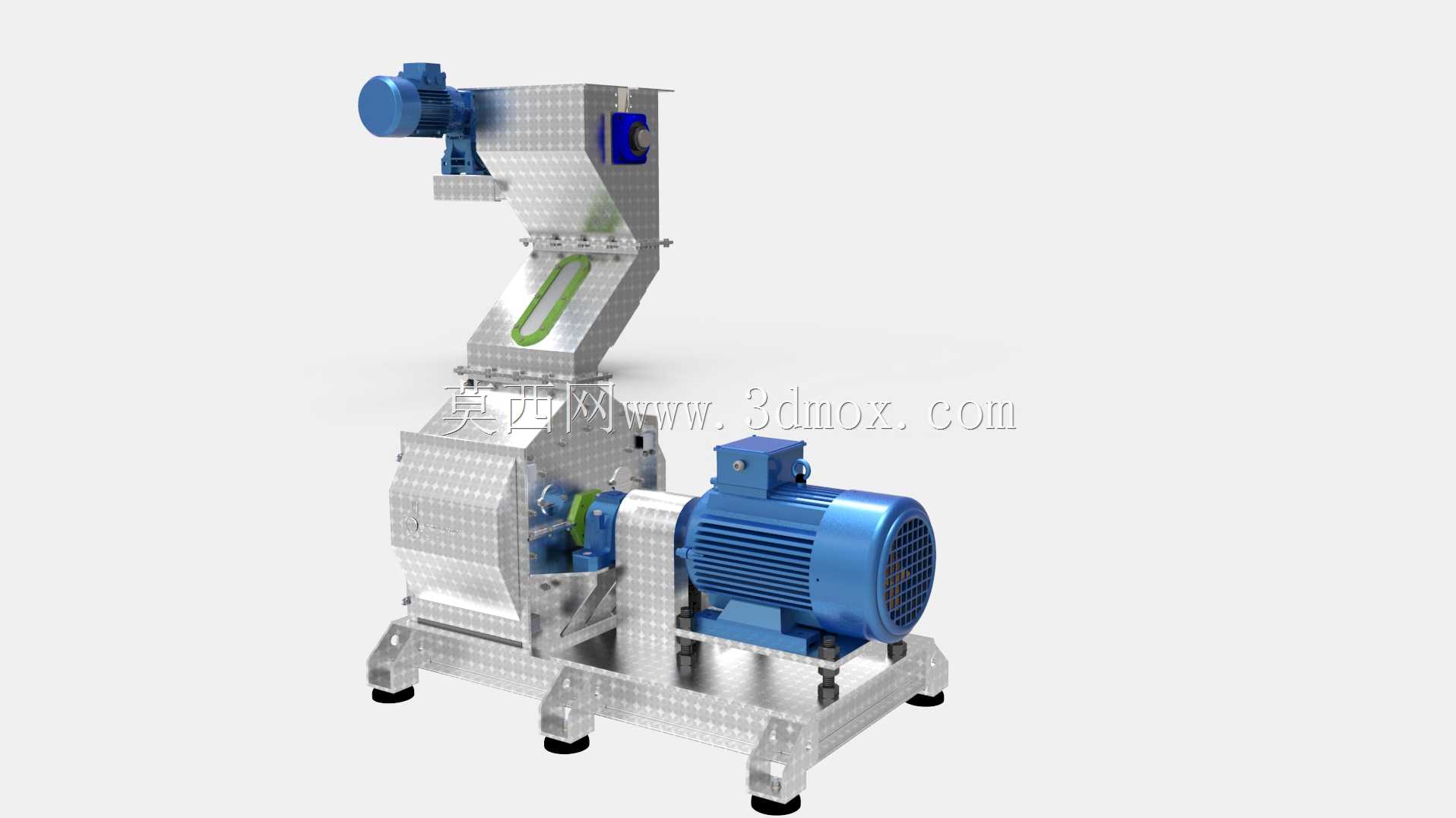

　　该设备为立式布置的双驱动粉碎研磨装备，整体采用不锈钢材质打造主体腔体结构，适配食品加工、饲料生产、生物质原料预处理、化工粉体加工等多场景的物料细碎作业需求，可针对含水率适中的颗粒状、小块状脆性物料完成中细粒度粉碎，出料粒度可通过调整腔体内筛网规格、锤头与衬板间隙实现灵活适配。从结构布局来看，设备采用上下双电机错位布置方案，下部主电机直连粉碎腔转子总成，承担核心粉碎作业的动力输出，转子上排布的可更换锤头在高速旋转过程中通过冲击、剪切、碰撞多重作用完成物料破碎；上部斜置电机配套独立的进料预压输送结构，可将待粉碎物料匀速、稳定送入粉碎腔进料口，避免物料架桥、进料不均导致的设备负载波动，同时斜置的进料通道内置导流挡板，

　　可防止粉碎过程中物料飞溅反喷，提升作业过程的密封性与安全性。设备的粉碎腔体采用分段式快开结构设计，腔体壁面铺设可更换的耐磨衬板，既能够降低长期作业过程中腔体磨损，也可在衬板磨损后快速拆换，减少设备停机维护时长；腔体底部设置筛网托架，可根据目标出料粒度更换不同孔径的筛网，满足不同工艺段的物料粒度要求。机架部分采用型钢焊接成型的一体式底座，底座上设置多组可调式减震脚垫，可抵消设备高速运转过程中产生的振动，降低设备运行时的噪音传递，同时底座预留的安装孔位可适配不同工况的地面固定需求，安装时需保证设备水平度偏差不超过千分之二，避免长期偏载导致的轴承异常磨损。从安装边界来看，设备整体占地尺寸紧凑，

　　进料口高度适配常规人工投料或上游输送设备的出料高度，无需额外搭建过高的操作平台；设备的电机接线盒位置预留充足的接线操作空间，日常维护时可直接在设备周边完成轴承注油、易损件检查等操作，无需额外预留过大的检修通道。设计过程中针对双电机的启动时序做了结构适配，进料端电机需提前启动待输送结构运转平稳后再启动主粉碎电机，避免启动时物料堆积在粉碎腔入口造成堵转；转子总成做了严格的动平衡校正，保证设备在额定转速下运行时的振动值控制在允许范围内，延长轴承、密封件等易损件的使用寿命。设备的密封结构采用多重组合密封方案，在转子轴与腔体的配合位置设置骨架油封与气密封组合结构，防止粉碎过程中的粉体物料泄漏，同时避免外界粉尘进入轴承座内部影响轴承润滑效果。

　　进料通道的倾斜角度经过反复校核，既能够保证物料依靠自重与输送结构的推力顺利进入粉碎腔，也能够在设备停机时避免腔体内残留物料从进料口滑落。整体结构的连接螺栓全部采用防松设计，适配设备长期连续作业的振动工况，避免螺栓松动导致的结构故障。
