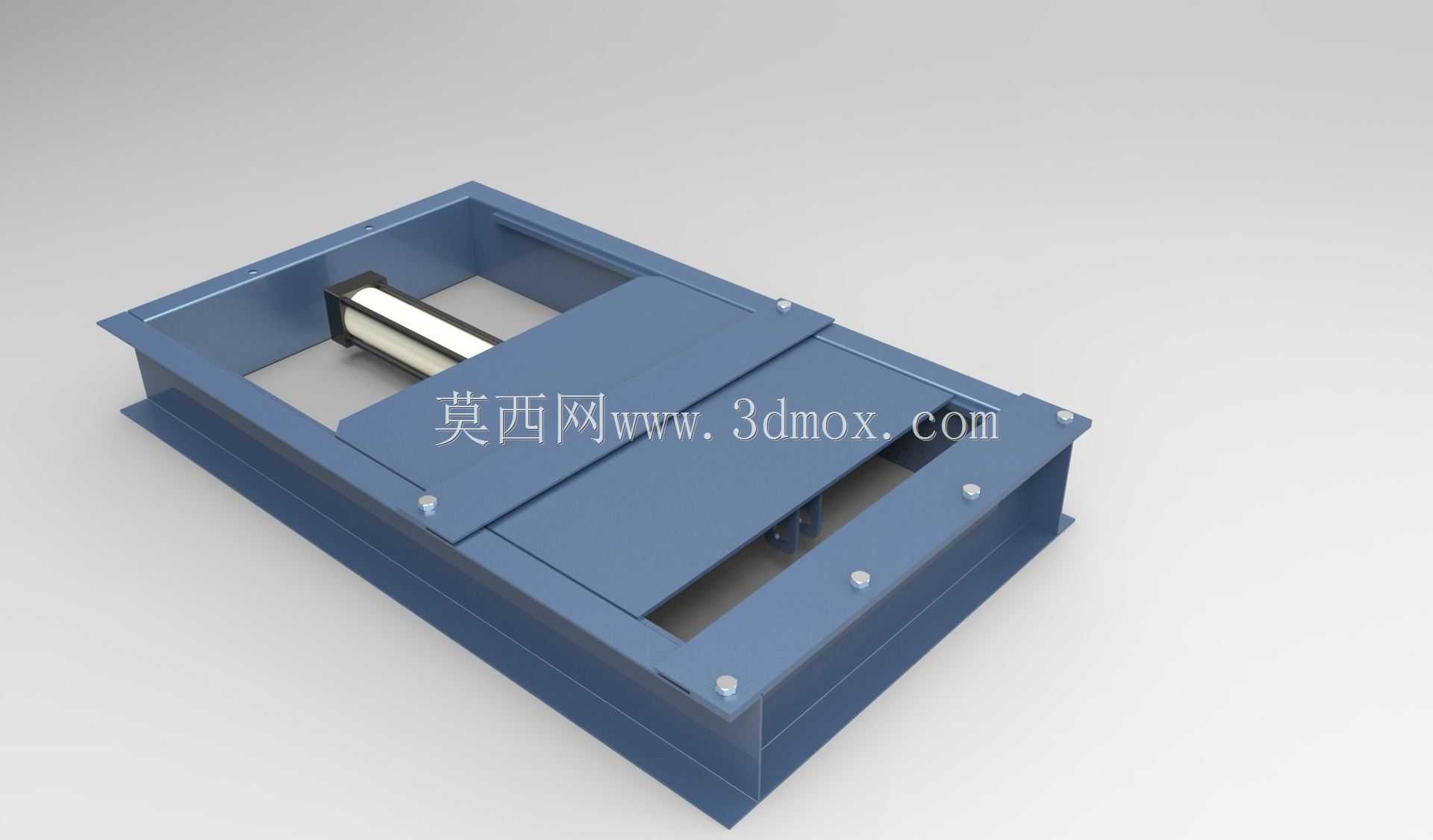

工业风道矩形电动滑动闸板门结构

　　这款滑动闸板结构主要应用在工业通风除尘、物料输送风道系统中，作为管路截流、开度调节的执行部件，常见于木工除尘车间、粮食加工输送线、工业废气收集管路的支路控制节点，可在系统不停机的状态下完成对应支路的通断切换，调整不同支路的风量分配，匹配各工位的实际排风或送料需求。从结构设计来看，整体采用矩形法兰对接形式，外框为折弯焊接的钣金壳体，上下两侧预留标准螺栓安装孔位，可直接与同规格的矩形风管法兰配对连接，无需额外加工过渡转接件，安装时仅需在法兰结合面铺设密封胶条即可满足常规风压下的密封要求，适配的风道截面尺寸覆盖常规工业除尘系统常用的矩形管路规格，安装边界预留足够的螺栓操作空间，现场施工时无需对周边管路做额外裁切调整。

　　闸板部分采用整板折弯加强结构，避免大尺寸薄板在风压作用下产生形变卡滞，滑动轨道集成在外框壳体内部，采用内嵌式滑槽设计，滑槽与闸板的配合间隙控制在合理范围，既保证闸板滑动过程无卡涩，又能减少漏风率，轨道接触面做了耐磨处理，长期往复滑动不会出现过度磨损导致的间隙变大问题。驱动端预留了电动执行器的安装接口，可匹配线性推杆或者齿轮齿条驱动组件，用户可根据实际控制需求选配手动、气动或者电动驱动形式，结构本身的受力点做了局部加强，可承受驱动组件的额定推拉力，不会出现长期运行后壳体变形的问题。设计过程中优先考虑了现场维护的便捷性，闸板可从壳体端部的检修口抽出，无需将整个阀门从风道上拆卸下来，即可完成闸板清理、轨道润滑等日常维护操作，

　　对于输送含尘气流、轻质物料的工况，壳体内部做了顺滑过渡处理，不存在积尘死角，避免长期运行后粉尘堆积在壳体内部导致闸板卡滞。从结构强度校核来看，外框板材厚度选型满足常规工业通风系统的承压要求，在额定风压下壳体形变控制在允许范围内，不会因为风压作用导致闸板被挤压无法动作，法兰连接孔的间距符合通用矩形风管的安装标准，可直接替换现有管路中的同规格插板阀，无需重新设计管路接口。闸板的行程限位结构集成在壳体内部，无需额外在外部加装限位撞块，装配时即可调整好全开、全关的限位位置，现场安装后仅需连接驱动电源即可投入使用，减少现场调试的工作量。对于有密封要求的应用场景，闸板边缘可加装柔性密封胶条，进一步降低全关状态下的漏风率，

　　密封胶条采用卡槽式固定结构，磨损后可快速更换，无需整体更换闸板部件。整体结构没有复杂的异形曲面，所有零部件均可采用常规钣金加工、机加工工艺完成制作，加工成本可控，适合批量生产应用，建模过程中所有配合尺寸均按照实际加工公差做了预留，虚拟装配时已验证全行程滑动无干涉，各连接部件的螺栓孔位完全对齐，不存在装配错位的问题，可直接用于生产出图或者选型参考。
