工业散料输送用底部斗式提升结构

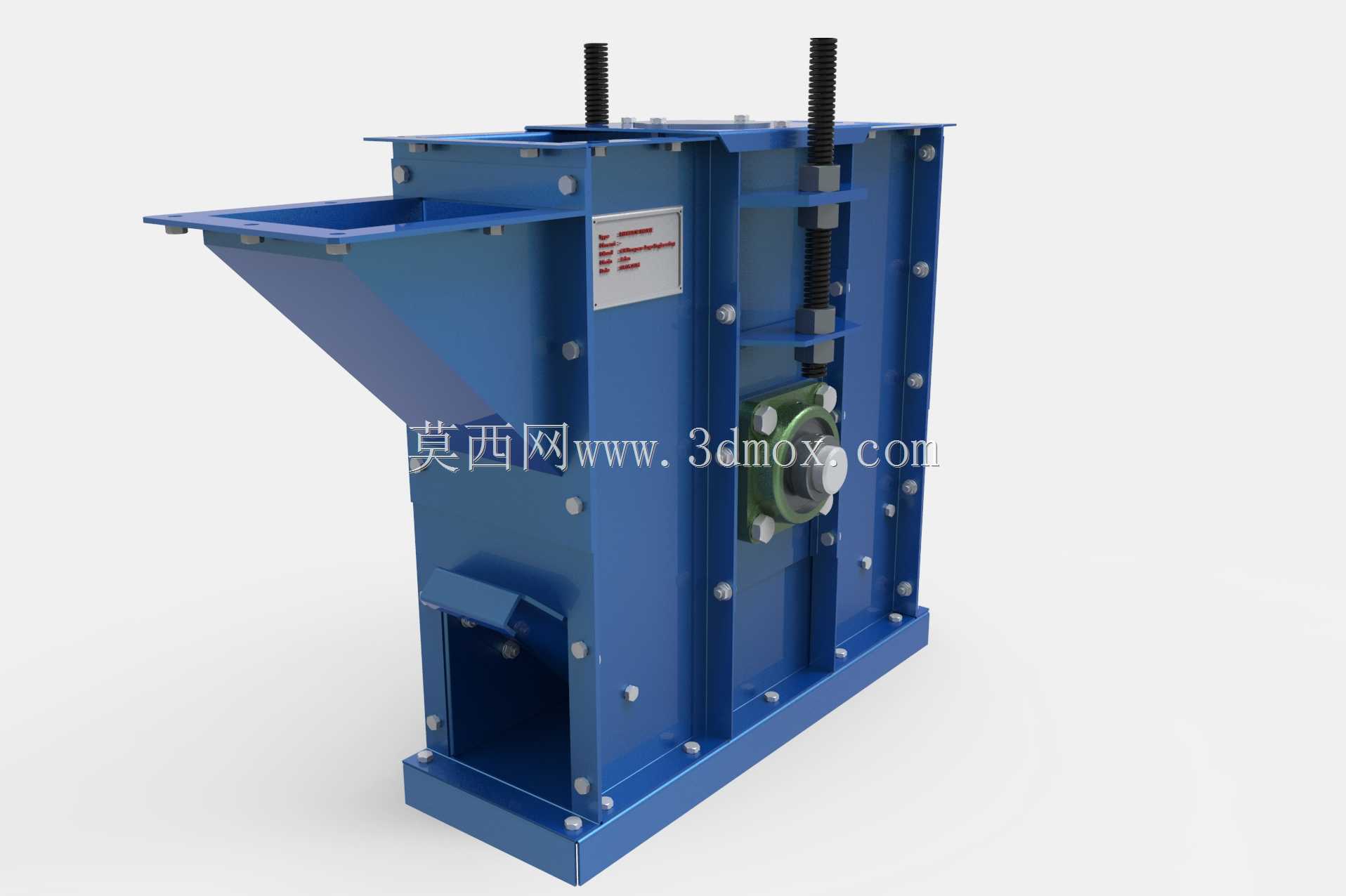

　　在粮食加工、建材生产、矿物分选、化工原料转运这类需要完成散状物料垂直输送的生产场景里，底部进料段的结构设计直接决定了整台提升设备的运行稳定性与物料填充效率，这套底部斗式提升结构正是针对上述场景的进料承接、料斗取料环节做的专项结构设计。从实际使用逻辑来看，该结构作为斗式提升机的下部机壳总成，承担着物料承接、料斗导向、张紧调节、下部轴系承载的多重作用，区别于常规简易焊接机壳，这套结构在进料口做了外扩式溜槽设计，溜槽倾斜角度匹配散料自然安息角，能避免湿黏粉料在进料口堆积架桥，减少人工捅料的运维频次。

　　设计过程中优先考虑了现场安装的适配性，机壳主体采用模块化螺栓拼接结构，侧板与端板之间通过定位销保证装配同轴度，两侧预留的张紧螺杆安装位可以适配不同规格的板链或胶带牵引构件，张紧行程覆盖常规使用中的链条伸长、胶带蠕变的调节量，不需要额外切割机壳就能完成张紧调整。下部轴系的轴承座采用外置式安装设计，轴承座与机壳之间设置密封挡圈，能阻挡粉尘进入轴承腔，同时外置结构不需要拆解机壳就能完成轴承更换，大幅缩短设备故障停机时间。

　　从安装边界来看，该结构的进料口伸出长度适配常规溜管对接尺寸，机壳底部预留了清料口，当设备出现堵料情况时可以快速打开清料门排出积料，不需要拆卸上部机筒。机壳两侧的安装法兰可以直接与标准节机筒对接，法兰孔位采用通用间距设计，能适配多数同规格提升机的机筒互换。结构上的加强筋布置沿着物料冲击方向排布，进料溜槽的受料面做了加厚处理，能承受矿石、熟料这类磨琢性物料的长期冲刷，减少机壳磨穿漏料的问题。

　　在料斗取料的适配设计上，机壳底部的弧形底板与料斗运动轨迹保持恒定间隙，间隙值控制在合理范围，既不会因为间隙过大造成底部积料，也不会因为间隙过小出现料斗刮蹭机壳的问题。两侧的导轨结构能对牵引构件起到横向限位作用，避免料斗在取料过程中出现偏摆撒料，尤其是在输送大粒度物料时，限位结构能减少料斗受冲击后的偏移量，保证料斗填充率稳定在设计区间。

　　针对不同物料的特性差异，该结构的进料口可以根据实际需求调整安装方向，既可以做正面进料，也能适配侧面进料的工艺布局，不需要重新加工机壳主体。机壳表面的涂装采用工业重型防腐涂层，能适应粉尘大、湿度高的车间环境，外露的螺杆、紧固件都做了防锈处理，避免长期使用后锈死无法调节。从三维建模的细节来看，所有螺栓连接位置都预留了扳手操作空间，张紧调节位置预留了足够的操作距离，现场安装调试时不需要额外制作专用工具就能完成所有装配调节工作。

　　这套结构在实际选型时，可以根据输送物料的堆积密度、粒度大小调整侧板厚度与轴系规格，当前建模的参数适配中等磨琢性的散料输送，输送量覆盖常规中小产能的提升需求，既可以用于新设备的生产制造，也能作为老旧提升机底部结构改造的参考模型，帮助设计人员快速完成下部总成的细节校核，减少重复建模的工作量。
