卧式工业给水储水罐体结构设计

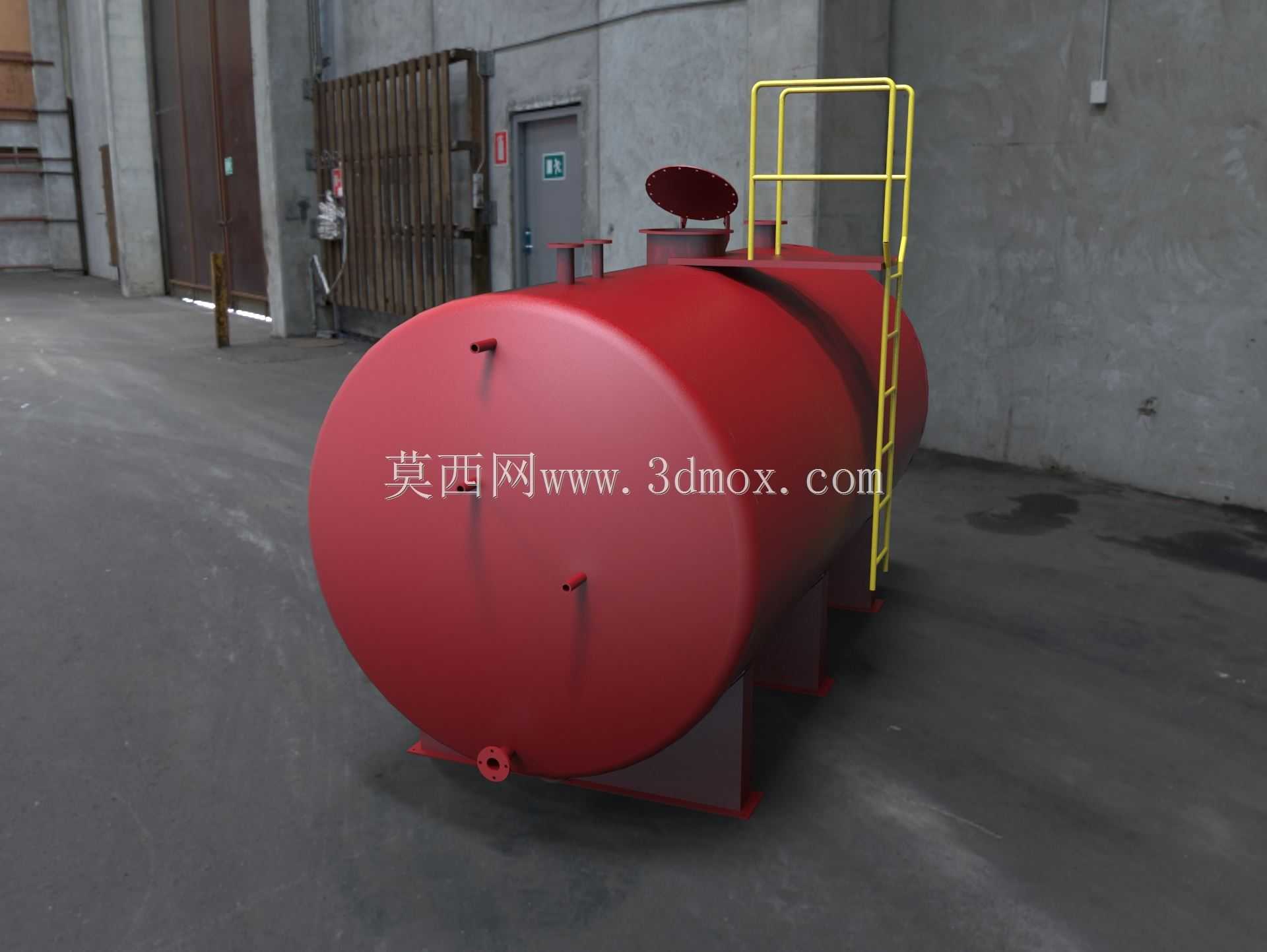

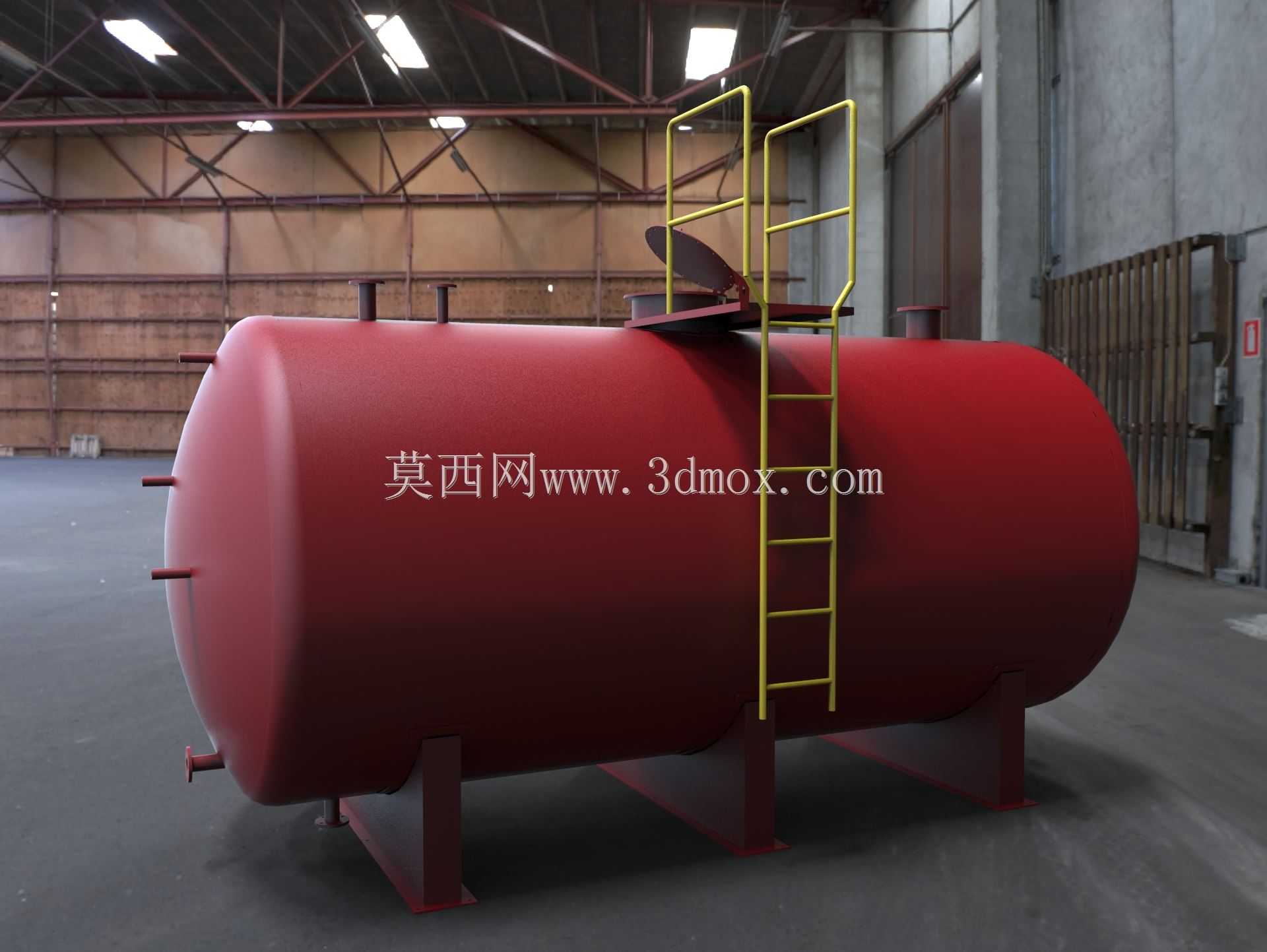

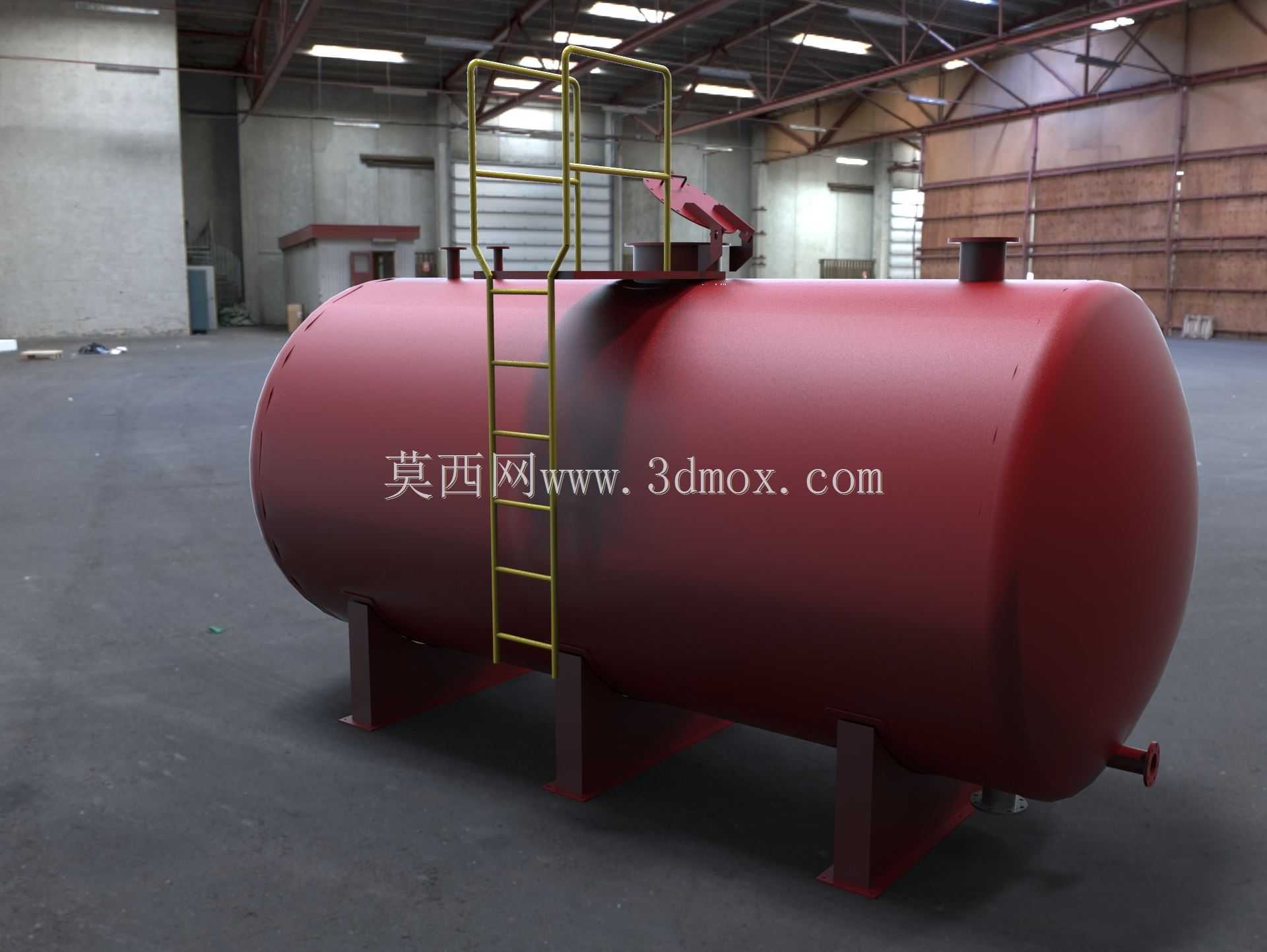

　　该卧式储水罐体主要配套工业锅炉系统使用，作为给水环节的缓冲储水单元，承担锅炉供水的稳压、储水、初步沉降杂质的作用，常见于中小型工业锅炉房、厂区集中供热站、分布式能源站的给水工段，也可适配需要常压/低压储水的工业循环水系统、生产工艺供水环节。从结构设计来看，主体采用标准椭圆封头对接圆柱形筒体的结构形式，这种结构在承压工况下应力分布更均匀，相比平盖封头能有效降低边角应力集中系数，适合长期储水的静载工况，筒体下方设置三组鞍式支座，支座与筒体接触位置做了贴合弧面处理，避免局部应力过大造成筒体变形，支座底板预留地脚螺栓安装孔，可直接固定在混凝土设备基础上，安装时需要保证三个支座的水平度偏差控制在千分之二以内，

　　避免罐体倾斜造成局部积液或者支座受力不均。罐体顶部设置了带安全护栏的检修操作平台，配套直爬梯连接地面与平台，爬梯踏步采用防滑花纹钢板弯折成型，护栏高度符合工业操作平台安全规范，顶部人孔采用快开式压紧结构，方便检修人员进入罐体内部清理水垢、检查内壁腐蚀情况，人孔旁设置了溢流管、通气管接口，罐体端部下方设置排污口，可定期排出罐底沉积的杂质与水垢，筒体侧面预留液位计安装接口、进出水管道接口，可根据现场管路走向调整接口的方位与法兰标准。建模过程中优先保证了安装边界的准确性，罐体总长度、筒体直径、鞍座间距、爬梯与平台的外轮廓尺寸都按照实际工程安装尺寸还原，各个接口的法兰尺寸、螺栓孔分布都匹配常用的工业管道标准，

　　方便设计人员直接将该模型导入锅炉房整体布置图中做管路干涉检查、设备布局规划。从功能设计逻辑上，该罐体的容积匹配对应吨位锅炉的15-20分钟给水量，能够在给水泵短暂故障、外网供水压力波动时维持锅炉的稳定供水，避免锅炉干烧造成安全事故，罐体内部可根据需求加装防腐内衬或者水位监测元件，顶部的操作平台除了满足检修人孔的需求，也可作为附近管路阀门的操作平台，减少额外支架的设置。在现场安装时，需要注意鞍座与基础之间的垫铁调整，保证罐体整体向排污口方向有千分之一的坡度，方便罐内积液与杂质顺利排出，爬梯与平台的连接位置做了加强筋处理，能够承受检修人员携带工具的荷载，所有外露的钢结构件都做了防腐涂装处理，适配锅炉房内高温高湿的使用环境。

　　建模时对各个焊接位置做了简化处理，保留了焊脚的结构特征但没有做过多的细节冗余，既保证了模型的工程准确性，也控制了模型的整体面数，方便在大场景装配中流畅调用，各个零部件都做了独立的实体分组，方便设计人员根据需求修改罐体长度、直径、接口位置等参数，快速适配不同吨位锅炉的配套需求。
