破碎机用带键槽滚面碎轴结构设计

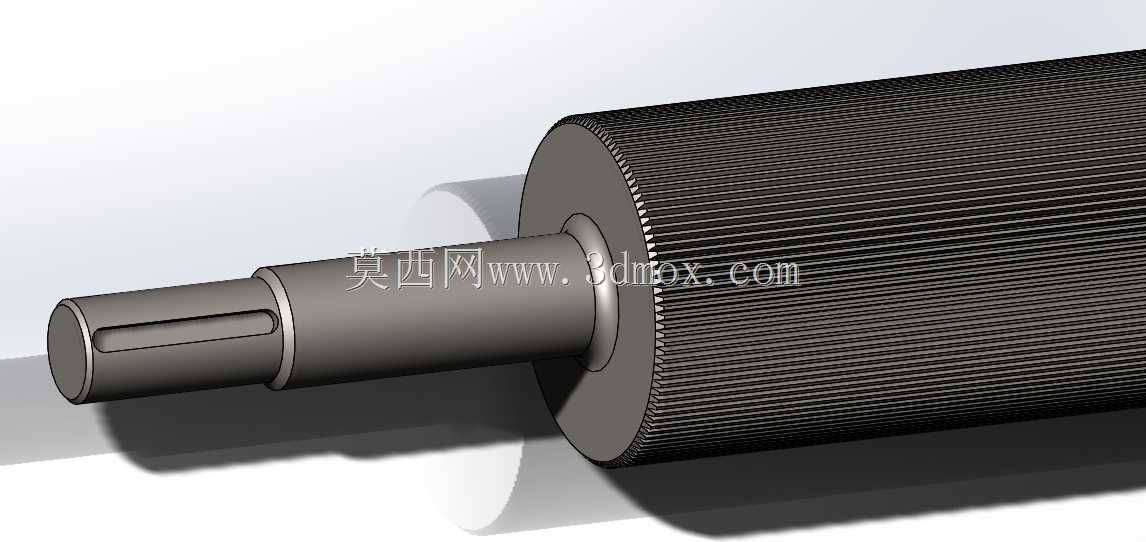

　　该轴件为破碎设备核心承载传动部件，主要应用于对辊式破碎、齿辊碎料等工况场景，承担扭矩传递、辊面支撑、物料挤压破碎的多重作用，是破碎单元中直接参与作业的核心受力构件。从实际工况适配角度出发，设计阶段优先考虑了重载冲击下的结构可靠性，轴端采用阶梯轴结构设计，不同轴径段分别对应轴承安装位、密封件配合位、动力输入端连接位，各轴段过渡位置均设置圆角卸荷结构，避免应力集中导致的轴件疲劳断裂，适配破碎作业中频繁出现的硬料卡滞、载荷突变的复杂受力情况。轴身工作段采用大直径辊面设计，外圆面加工细密直纹滚花结构，相比光面辊轴可大幅提升与物料接触时的摩擦力，避免高硬度、高光滑度物料在辊面打滑，有效提升破碎作业的咬入效率，减少物料空转打滑带来的无用功损耗。

　　轴端的键槽结构采用标准平键配合设计，键槽侧壁与底面的加工公差严格按照传动配合要求设定，可保证与传动轮、联轴器的可靠连接，传递大扭矩时不会出现键连接松脱、滚键的故障，适配破碎设备大扭矩、低转速的动力输出特性。安装边界方面，轴件两端支撑轴径的同轴度公差控制在较高精度等级，可保证装配后辊面的径向跳动量处于允许范围内，避免运转过程中出现辊面偏磨、轴承偏载发热的问题；两端轴伸长度预留了轴承座、密封端盖、锁紧螺母的安装空间，装配时无需额外加工修改即可适配常规破碎辊组的安装尺寸，可直接替换同规格的老旧损坏轴件，降低设备维护的改造成本。从结构受力逻辑来看，该轴件的最大受力截面位于辊面与支撑轴径的过渡位置，设计时特意加大了该位置的轴径尺寸，

　　同时优化了过渡圆角的曲率半径，可有效分散破碎作业中物料挤压带来的径向载荷，以及动力传递过程中的扭转剪切力，延长轴件在重载冲击工况下的使用寿命。辊面的滚花纹理深度经过反复校核，既保证足够的摩擦系数提升咬料能力，又避免纹理过深导致物料嵌塞在纹路缝隙中，造成辊面磨损加剧、出料粒度不均的问题；同时滚花结构采用直纹走向，与轴件轴向平行，运转过程中可顺着纹理方向排出少量嵌入的细粉料，减少辊面的积料磨损。轴件的各配合面均按照不同的装配需求设置了对应的公差带，轴承安装位采用过渡配合公差，保证轴承内圈与轴颈的可靠紧固，不会出现跑内圈的故障；密封件配合位采用较松的间隙配合公差，避免密封件过度磨损导致润滑脂泄漏、粉尘进入轴承腔的问题。

　　在实际设备选型适配中，该轴件可适配中小型对辊破碎机、齿辊碎渣机、粮食油料破碎设备等多种需要辊压破碎的作业场景，既可以用于矿石、煤矸石等硬质物料的中细碎作业，也可用于生物质原料、工业盐、饲料等软性物料的破碎加工，不同工况下仅需根据物料硬度调整辊面的表面处理工艺，无需改动主体轴结构即可适配。设计过程中还考虑了日常维护的便捷性，轴端预留了标准的吊装孔结构，设备检修更换轴件时可直接通过吊装孔起吊，无需额外焊接吊耳或采用绳索捆绑辊面，避免吊装过程中损伤辊面加工纹理、破坏配合面精度；轴颈位置预留了润滑脂通道的安装位置，可适配自动润滑系统，定期对两端轴承进行润滑补给，减少人工维护的工作量。
