自混合式物料输送配料成套设备结构

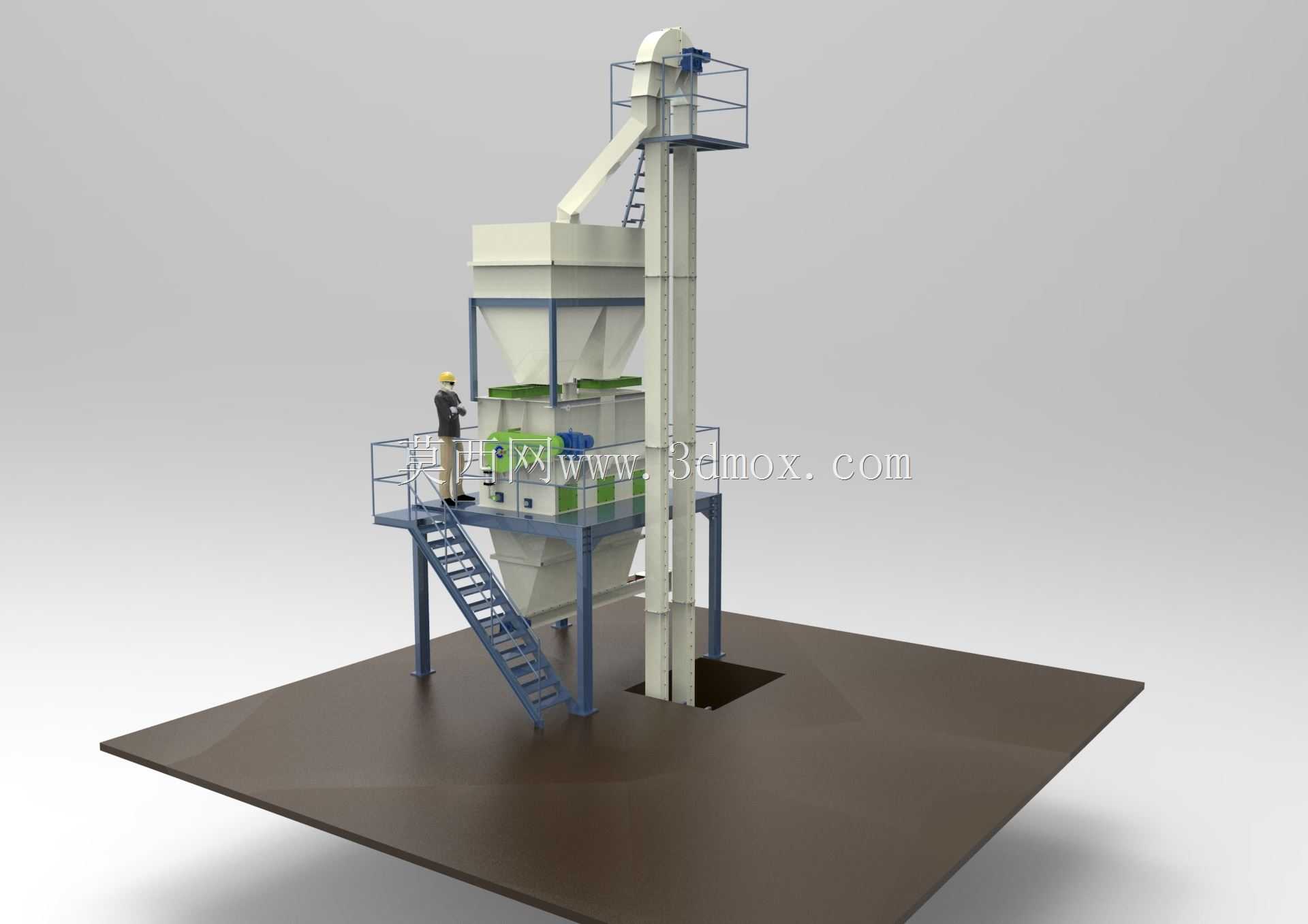

　　这套集成化的物料处理设备，主要面向粮油加工、饲料生产、建材粉料制备等需要连续完成物料垂直输送、多组分配比、均匀混合的生产场景，在中小型规模化生产线中可独立完成从原料接料到混合后待出料的全段工序，替代传统分散布置的提升机、暂存仓、计量秤、混合机多设备拼接的布局形式，减少车间内的物料中转环节与设备占地冗余。从结构布局来看，设备采用垂直斗提机作为核心物料提升单元，沿设备侧方竖直布置，顶部设置检修操作平台与防护护栏，梯道沿提升机塔架延伸至各层操作位，方便运维人员定期检查畚斗带张紧度、料位检测元件运行状态，避免传统分散设备需要多处设置操作平台的浪费。设备中部为分层式仓体结构，上层为来料暂存仓，承接斗提机顶部卸料口送入的原料，

　　仓壁设置缓流倾角避免粉料结拱架桥，中层为多格配料计量仓，可根据配方需求对应不同物料的称重计量，每个仓格下方配置独立的给料机构，可按照设定配比将物料送入下层混合腔，混合腔内部设置搅拌构件，可将不同容重、不同粒度的物料充分混匀，避免出现分层离析的问题。设计过程中重点考虑了安装边界的适配性，整套设备底部采用方形安装底座，底座预留与地面预埋螺栓连接的固定孔位，斗提机底部设置地坑安装预留位，可根据车间层高调整斗提机的有效提升高度，适配不同厂房的净空要求；各层平台的护栏高度符合工业操作安全规范，梯道踏步采用防滑结构，避免运维作业时的滑倒风险。设备的物料流向设计采用全封闭结构，从斗提机进料到混合后出料的整个路径均设置封闭壳体，

　　减少粉料输送过程中的扬尘外溢，改善车间生产环境；仓体上预留了料位传感器、防堵开关的安装位，可直接对接生产线的自动化控制系统，实现物料存量实时监测、堵料故障自动报警的功能，无需额外进行结构改制。在结构强度设计上，仓体采用型钢框架搭配薄壁仓板的结构形式，在保证整体承载能力的前提下降低设备自重，框架连接处采用螺栓拼接加焊接定位的方式，既方便运输过程中的分体拆装，也能保证安装后的整体结构刚性，避免设备运行过程中因搅拌振动、斗提运行产生的共振问题。针对不同物料的特性，混合腔的内部构件可进行适配调整，处理流动性较好的颗粒物料时可采用桨叶式搅拌结构，处理含湿量较高的粉料时可更换为螺带式搅拌构件，无需改动主体框架即可适配不同的生产工艺需求。

　　设备的出料口设置在混合腔底部正下方，可直接对接下方的输送设备或者成品料仓，出料口配置气动闸板阀，可根据下游设备的运行状态控制出料节奏，避免出现物料堵积的问题。从安装运维的角度考虑，斗提机的顶部驱动装置设置了检修吊装位，更换减速机、驱动电机时无需额外搭建吊装支架，各层平台均预留了检修操作空间，可方便人员更换给料机构、计量元件等易损部件，减少设备停机维护的时间成本。整套设备的布局将输送、暂存、计量、混合功能集成在同一主体框架上，相比传统分散布置的同产能生产线，可减少约30%的车间占地面积，同时减少了多设备之间的衔接溜管、除尘点位，降低了生产线的整体投资成本与后期运维工作量，适合中小型加工企业的生产线升级改造或者新线紧凑布局使用。
