20吨每小时产能玉米烘干成套机组

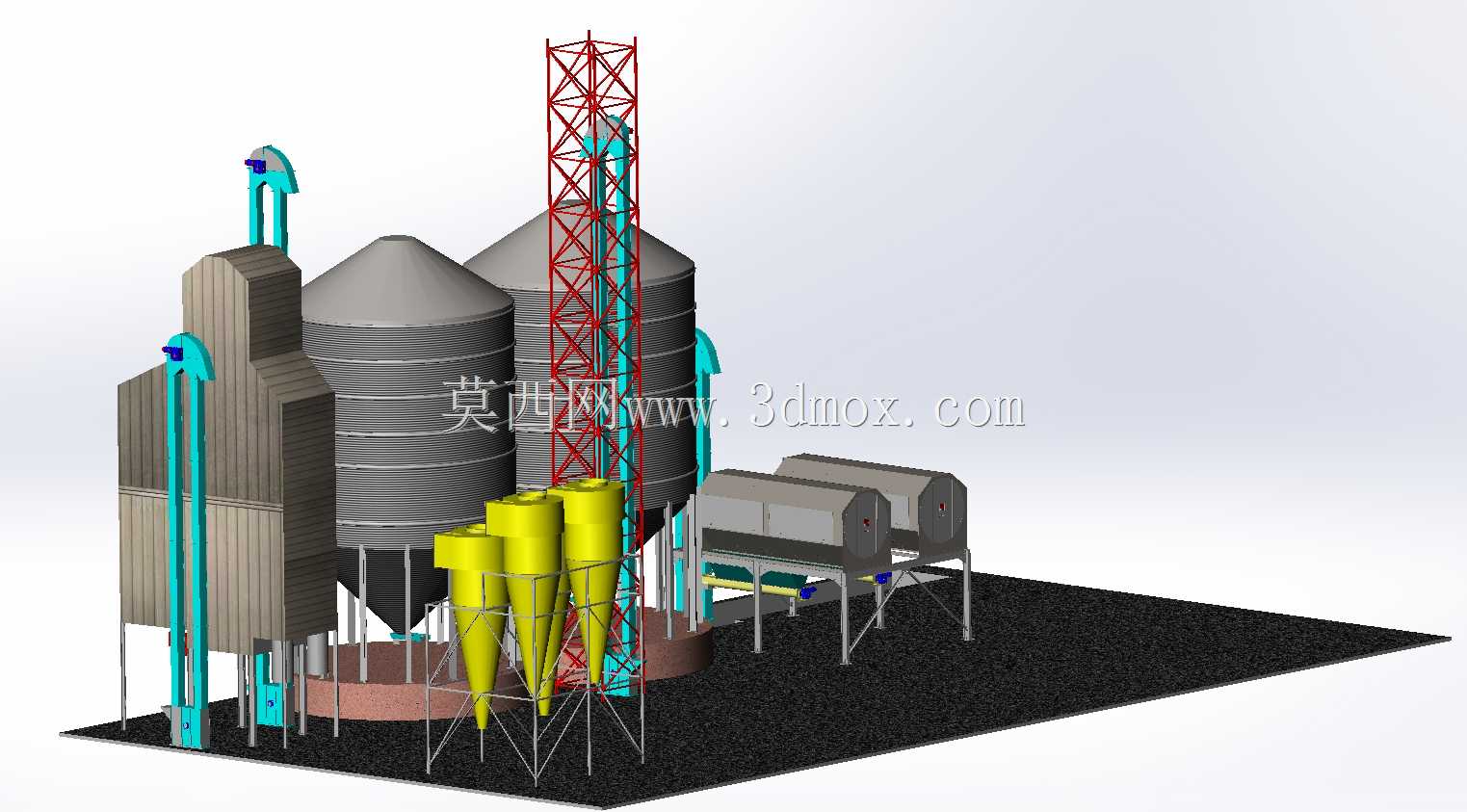

　　这套玉米烘干成套设备，主要面向规模化种植主体、粮食收储站点的产后玉米降水处理场景，单小时处理能力达到20吨，能够匹配千亩级种植基地的集中收粮烘干需求，解决收获期玉米含水率过高易霉变、无法直接入库存储的实际痛点。整套机组采用模块化集成布局，从原粮进料、提升输送、缓存暂存、烘干降水、除尘分离到出料输送的全流程工序都整合在统一安装平面内，不需要额外拆分设计独立工序段，现场安装时仅需完成基础平台找平、各模块接口对接即可投入使用，大幅缩短现场施工周期。

　　从结构设计逻辑来看，整套设备优先考虑了粮食流转过程中的无残留、低破损要求，所有与玉米籽粒接触的内壁面都做了圆弧过渡处理，避免直角缝隙存粮引发的霉变交叉污染；提升输送段采用低速畚斗带式设计，畚斗选用耐磨柔性材质，将籽粒输送过程中的破碎率控制在行业允许阈值内。核心烘干段采用混流烘干工艺，搭配两个立式锥底储粮烘干塔，热风在塔内穿过粮层时与玉米籽粒充分接触，逐层带走籽粒内部的游离水，不会出现局部过热烘焦、表层过干内部返潮的问题；锥底设计能够保证粮食靠自重完全排出，不需要额外配置清仓机械，减少设备运维环节的人工投入。

　　配套的旋风分离组采用四联锥筒布局，针对烘干过程中产生的玉米皮屑、粉尘做气固分离处理，分离后的洁净尾气直接外排，收集的粉尘杂质集中输送到杂料仓统一处理，避免烘干作业现场出现粉尘逸散的问题，符合粮食加工场所的职业卫生要求。侧边布置的垂直提升塔架集成了进料、出料两套独立提升管路，原粮从地面进料口送入后直接提升到烘干塔顶部的匀料装置，通过匀料布料器将玉米均匀布撒到烘干塔截面上，保证整个塔内粮层厚度一致，热风穿过时阻力均匀，不会出现局部风路短路导致的烘干不均问题。

　　设备末端配置的缓苏冷却段，能够将烘干后的高温玉米逐步冷却到与环境温度差值5℃以内，避免高温粮食直接入仓出现结露挂壁的问题，冷却过程中还能进一步析出籽粒内部的结合水，让玉米含水率稳定在安全存储标准范围内。整套设备的安装边界控制在长12米、宽8米的矩形平台范围内，最高点的提升塔架高度为18米，对现场场地的尺寸要求较低，不需要额外做大规模的场地平整；所有重载部件的支撑腿都设计了独立的地脚安装板，安装时可以根据现场基础的实际标高做微调，降低土建施工的精度要求。

　　在日常运维的设计考量上，所有需要定期检修的部件，比如提升机的张紧装置、旋风分离器的卸料阀、烘干段的温度传感器安装位，都预留了足够的操作空间，检修人员不需要进入设备内部就能完成常规的检查、易损件更换作业；设备的走台、爬梯都做了防滑处理，护栏高度符合工业设备安全规范，避免高空作业的安全隐患。整套设备的风路设计采用负压输送原理，所有粉尘产生点都处于负压状态，不会出现粉尘外溢的情况，不需要额外配置车间除尘系统就能满足作业现场的环保要求。针对北方冬季低温作业场景，设备的热风管路外部都预留了保温层安装空间，用户可以根据当地冬季最低温度加装对应厚度的保温材料，减少热风输送过程中的热量损耗，降低设备运行的能耗成本。
