小型轴承拆装用比瑞格拉马结构设计

　　在汽车维保、小型通用机械装配的现场作业场景里，经常会遇到轴系端部小型轴承、衬套类零件的拆卸需求，这类零件往往过盈量不大，但安装位置局促，大型液压拉马无法伸入作业空间，敲击拆卸又极易损伤轴颈或者轴承内圈，这款比瑞格跟踪器结构的拉马工具，就是针对这类窄空间小规格轴承拆装场景设计的手动工装。

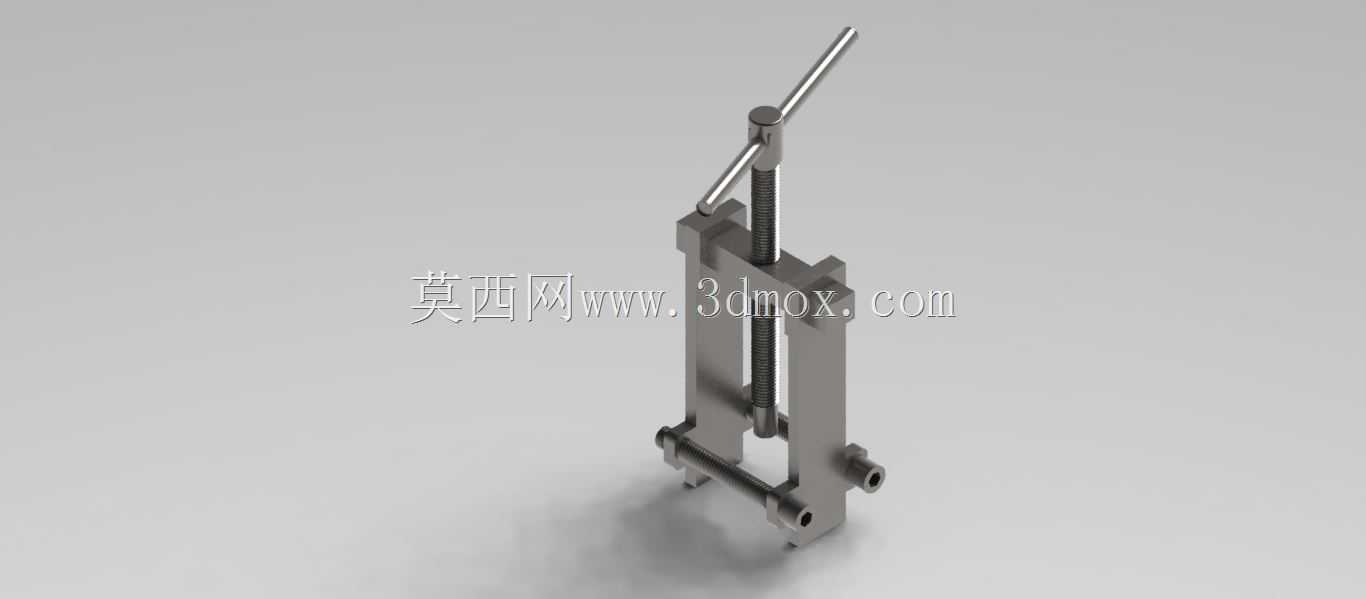

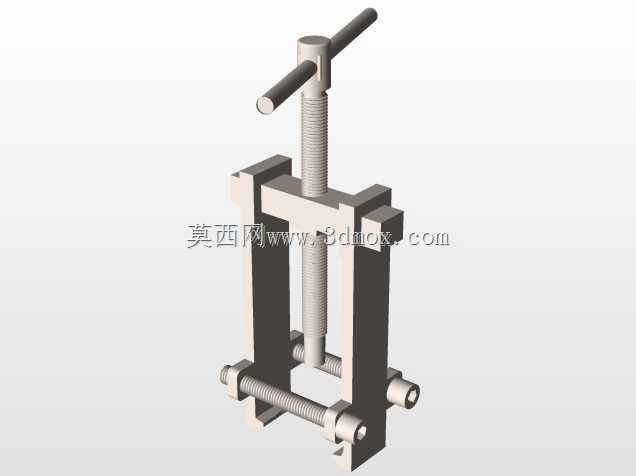

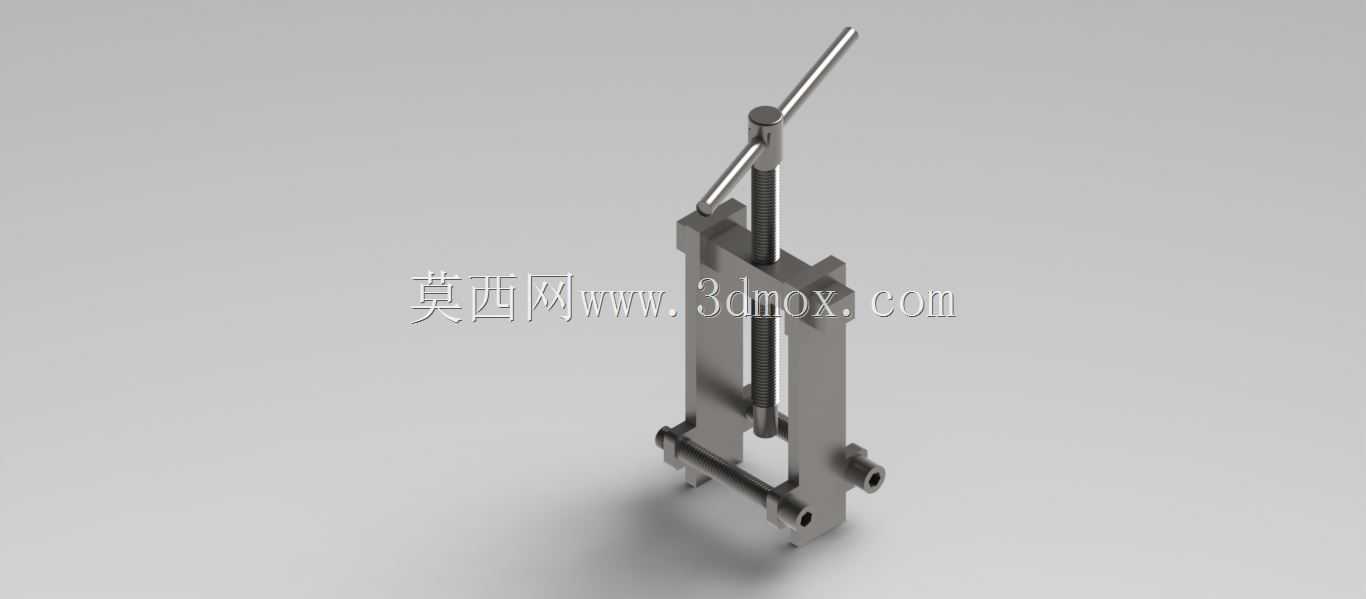

　　从实际作业逻辑出发，这款工具的核心功能是通过对称布置的卡爪勾住轴承内圈下端面，依靠顶部顶丝的旋进力，将轴承从轴颈上平稳拉出，全程受力沿轴的中心轴线分布，不会对轴件产生侧向弯矩，避免传统敲击拆卸带来的轴件弯曲、轴承崩裂问题。不同于普通两爪拉马的单薄结构，这款工具的主体框架采用一体式C型槽结构，两侧的卡爪安装位开有长槽调节孔，可以根据不同直径的轴承调整卡爪的开合跨度，适配市面上常见的公制、英制小型深沟球轴承、滚针轴承的拆卸需求，覆盖的轴承外径范围从10mm到45mm，基本覆盖了汽车起动机、发电机、小型传送带辊道、仪表类设备内部的轴承规格。

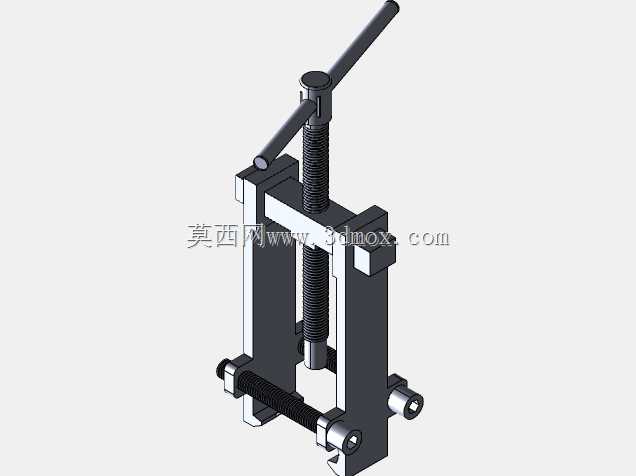

　　设计过程中优先考虑了手动作业的受力合理性，顶部的旋压杆采用贯穿式T型结构，操作时可以双手同时施力，相比单杆顶丝能输出更稳定的轴向推力，顶丝的端部做了球面硬化处理，作业时顶在轴端的中心孔内，球面结构可以自动补偿顶丝与轴端的微小角度偏差，避免顶丝滑脱刮伤轴端中心孔，同时硬化处理的端面耐磨性更强，长期使用不会出现顶头凹陷变形的问题。两侧的卡爪采用钩头加厚设计，勾持轴承内圈的接触面做了防滑齿纹，拉拔过程中不会因为受力回弹出现卡爪滑脱的问题，卡爪与主体框架的连接采用圆柱销铰接，调整跨度时可以灵活转动，适配不同厚度的轴承内圈勾持需求。

　　从安装边界来看，这款工具的主体框架最大开合宽度为50mm，框架的纵深高度为80mm，也就是作业时需要轴承端面距离周边遮挡件的最小空间不小于85mm，即可顺利放入卡爪完成勾持，相比普通同规格拉马95mm以上的纵深需求，更适合电机端盖内部、齿轮箱侧盖内侧这类窄空间作业。工具整体采用45号钢调质处理，框架部分的壁厚为6mm，额定拉拔载荷可以达到5kN，足够应对小型轴承0.02-0.05mm过盈量的拆卸需求，不会出现框架变形、卡爪断裂的问题。

　　在实际使用场景中，这款工具除了拆卸轴承，还可以通过更换卡爪头，完成小型衬套、定位销、密封件的拉拔作业，比如汽车电喷系统的喷油器衬套拆卸、小型水泵的水封拆卸，都可以通过调整卡爪位置完成作业，不需要额外配备多套专用拉马，降低了维保现场的工具配置成本。设计时特意将主体框架的侧边做了倒角处理，没有尖锐棱角，在狭窄空间操作时不会刮伤周边的线束、密封胶圈等易损零件，T型旋杆的端部做了滚花处理，手上沾有机油时也能稳定握持施力，不会出现打滑脱手的问题。

　　不同于液压拉马需要外接动力源、体积大重量沉的特点，这款手动拉马整体重量不到1kg，可以单手携带放入工具包，适合外出救援、现场维保的流动作业场景，不需要额外的动力供给，仅靠手动旋拧即可完成作业，在没有电源、气源的野外作业场景下也能正常使用。结构上没有复杂的液压密封件、弹性零件，长期使用不会出现密封泄漏、弹簧失效的问题，仅需要定期在顶丝螺纹处涂抹少量润滑脂，即可保证操作顺畅，维护成本极低。

　　针对作业中常见的拉马偏载问题，这款工具的顶丝轴线与两个卡爪的对称中心完全重合，加工时框架的两个导向槽采用一次铣削成型，保证卡爪滑动时的平行度，拉拔过程中两个卡爪的受力差控制在5%以内，不会出现单侧卡爪受力过大导致轴承偏斜、卡滞在轴颈上的问题，即使是没有太多维保经验的新手操作，也能平稳完成轴承拆卸，不会损伤配套的轴类零件。
