马自达B600配套护套推杆结构设计

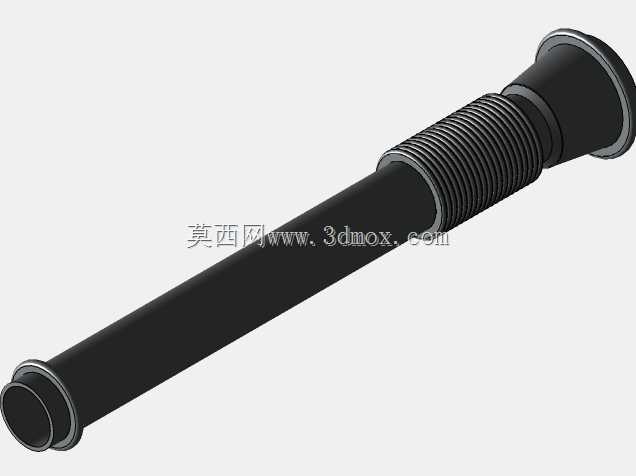

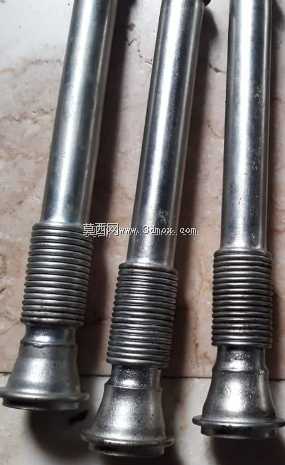

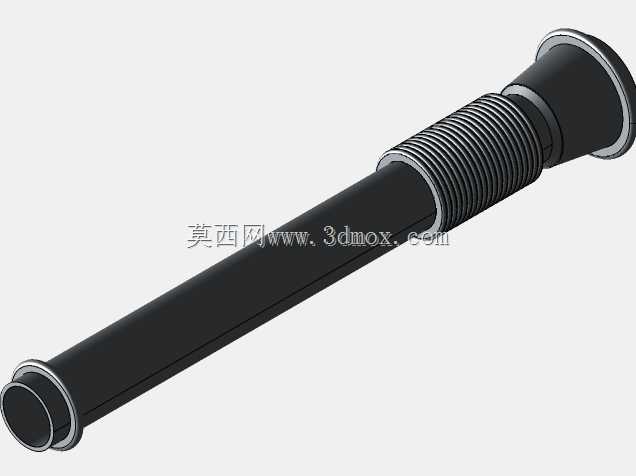

　　在乘用车制动与离合操纵系统的动力传递链路里，护套推杆是承担轴向力传导、同时兼顾杆体防护的核心受力零件，本次建模的这款适配马自达B600车型的护套推杆，主要应用在液压操纵机构的主缸与分缸之间的力传递环节，日常工况下需要反复承受驾驶员踩踏动作带来的交变轴向载荷，同时还要抵御底盘行驶过程中带起的泥水、砂石飞溅侵蚀，以及传动过程中相邻部件的摩擦损耗。从实际装车的功能逻辑来看，这款推杆的一端为扩口式承推结构，能够与操纵机构的活塞凹面形成稳定的面接触，避免点接触带来的应力集中导致的零件早期磨损，另一端的光滑杆身需要穿过护套安装位，杆身中段加工的细密外螺纹段，一方面是用来调整推杆的有效工作长度，匹配不同装配公差下的踏板自由行程要求，

　　另一方面螺纹段的牙型间隙可以留存少量润滑脂，在往复运动过程中持续为杆身与密封件的接触面提供润滑，降低滑动阻力。做这款零件的三维建模时，首先要明确的是安装边界的硬约束：扩口端的锥面角度需要与对应活塞的凹面锥度完全匹配，接触面积占比要达到85%以上，否则长期受力会出现锥面压溃、推杆偏磨的问题；杆身的外径公差需要控制在h7级别，既要保证穿过密封件时不会刮伤橡胶唇口，又要避免间隙过大导致的液压油渗漏；螺纹段的长度需要覆盖整车装配时的调整余量范围，既不能过长导致装配时螺纹与其他部件发生干涉，也不能过短导致行程调整范围不足，无法满足踏板自由行程的调校要求。从结构设计的细节来看，杆身与扩口端的过渡位置做了大圆弧过渡处理，

　　这个位置是整个推杆的应力集中高发区，在反复承受交变轴向载荷的过程中，如果过渡圆角过小，很容易在圆角位置萌生疲劳裂纹，最终导致推杆断裂失效，建模时需要严格控制圆角的曲率变化，避免出现应力突变。螺纹段与光滑杆身的衔接位置也做了退刀槽设计，退刀槽的宽度和深度既要满足螺纹加工时的退刀工艺要求，又要保证槽底的圆角足够大，避免退刀槽位置成为新的应力薄弱点。实际装车应用中，这款推杆外部会套装波纹式橡胶护套，护套的两端分别卡接在主缸壳体和杆身的卡槽位置，用来隔绝外界的泥水、灰尘进入液压机构内部，建模时需要预留出护套压缩和拉伸的空间，保证推杆在全行程运动过程中，护套不会出现过度拉扯或者挤压变形的情况。从受力特性来看，

　　这款推杆在工作过程中主要承受轴向压力，不需要传递扭矩，因此杆身的长径比设计需要兼顾压杆稳定性要求，避免在最大轴向载荷下出现杆身失稳弯曲的问题，建模时可以通过有限元仿真校核不同工况下的杆身变形量，确保最大载荷下的杆身弯曲变形量在允许范围内，不会影响操纵机构的正常工作。在零件的加工工艺层面，这款推杆一般采用冷镦成型后再进行机加工的工艺路线，扩口端的成型可以通过冷镦直接做出基本外形，减少后续机加工的材料去除量，提升零件的整体强度；杆身的外圆需要通过无心磨加工保证尺寸精度和表面粗糙度，降低与密封件之间的摩擦系数；螺纹段采用滚压加工工艺，相比切削加工的螺纹，滚压螺纹的表面存在残余压应力，能够提升螺纹的疲劳强度，更适合承受交变载荷的工况。建模过程中需要充分考虑这些工艺特性，比如冷镦成型的零件表面不适合出现过小的内凹结构，滚压螺纹的牙底需要有规定的圆角，避免加工过程中出现材料折叠或者裂纹。在装配验证环节，这款推杆的安装需要保证扩口端与活塞凹面完全贴合，杆身与主缸轴线的同轴度误差控制在0.1mm以内，否则会出现推杆偏磨、密封件异常磨损的问题，建模时需要在装配体环境下校核推杆全行程运动过程中的同轴度变化，确保在整个工作行程内，杆身不会与周围的壳体、护套等部件发生剐蹭。另外，推杆的端面与调整螺母的接触面需要有足够的平面度，避免调整螺母锁紧后出现偏载，导致螺纹连接松动，影响踏板行程的稳定性。
