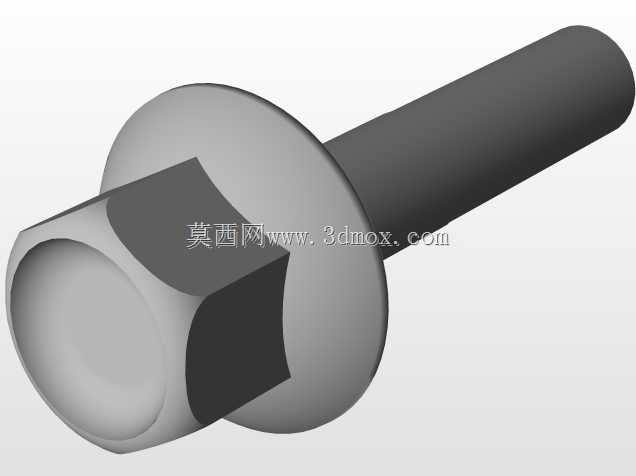

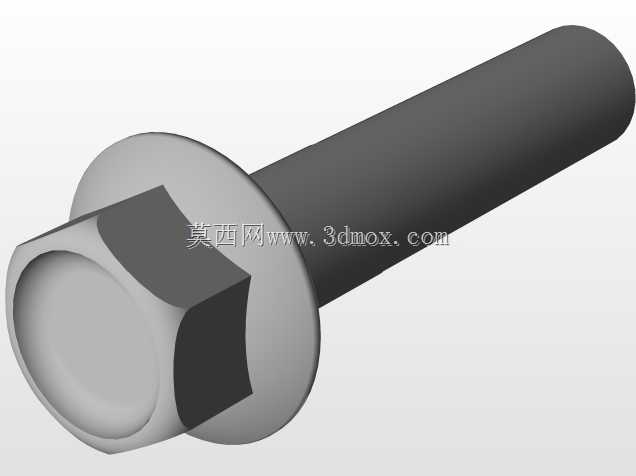

在铁质材料力学性能检测环节,挠度是表征材料受载后抗形变能力的核心指标之一,偏转曲线杆作为接触式挠度测量的核心传力构件,直接决定了检测数据的采集精度与重复测试一致性。不同于常规的传动杆件,该构件的结构设计完全围绕挠度测量的力值传递路径展开,杆身采用等径圆柱结构,保证轴向受力时的形变线性度,避免杆身自身挠曲干扰被测材料的形变数据采集。头部的法兰盘结构是整个构件的安装定位基准,法兰端面的平面度公差控制在0.02mm以内,安装时与检测设备的定位支座端面完全贴合,通过六角头结构实现周向防转,保证杆件在反复受载、复位的循环过程中不会出现周向转动偏移,避免测量触点的位置偏差带来的系统误差。从实际应用场景来看,
这类偏转曲线杆多配套在台式材料挠度检测仪、在线铁材形变监测工位上,检测时杆身前端的接触端垂直抵靠在铁质试样的待测点位,当试样受载发生弯曲形变时,杆身随试样的形变产生轴向位移,将形变量同步传递给后端的位移传感单元,通过预先标定的位移-挠度换算曲线,直接输出试样的实时挠度值。设计过程中,首先要明确安装边界:法兰盘的外径尺寸需匹配检测设备支座的安装沉孔,保证径向间隙不超过0.01mm,避免杆件受载时出现径向窜动;六角头的对边尺寸适配常规扭矩扳手的夹持范围,方便安装时施加规定的预紧力,既不会因为预紧力过小导致工作中松动,也不会因为预紧力过大造成法兰端面压溃变形。杆身的长度根据检测工位的行程范围确定,要保证在试样达到最大挠度形变时,

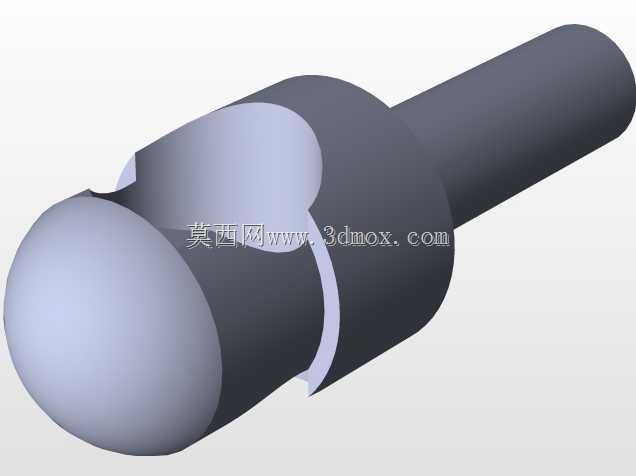

杆身的位移行程仍处于传感单元的有效测量区间内,不会出现超程顶坏传感器的情况,同时杆身的表面粗糙度控制在Ra1.6以下,减少杆身与导向套之间的滑动摩擦阻力,避免摩擦阻力抵消部分试样形变的传递力,造成测量值偏小的误差。接触端的边缘做了R0.5的圆角处理,避免尖锐边缘在长期接触检测过程中刮伤铁质试样表面,同时也能减少接触端局部应力集中造成的自身磨损,延长构件的使用寿命。在结构强度校核环节,需要保证杆身在最大测量载荷下的自身挠曲量不超过0.005mm,因此杆身的直径选取经过了抗弯截面模量计算,确保自身形变相对于被测材料的挠度可以忽略不计,不会引入额外的测量误差。法兰与杆身的衔接处采用圆角过渡,避免应力集中导致的长期循环受载下的疲劳断裂,
因为挠度检测往往需要进行成百上千次的重复加载测试,交变载荷下的应力集中位置很容易萌生疲劳裂纹,圆角过渡的设计可以将衔接处的应力峰值降低40%以上,大幅提升构件的疲劳寿命。实际选型适配时,需要注意该杆件的材质选用经过调质处理的中碳钢,表面做发黑防锈处理,既能保证足够的结构刚度,也能适应车间检测环境下的温湿度变化,不会轻易出现锈蚀卡滞的问题。安装时要保证杆身与导向套的同轴度误差不超过0.03mm,否则会出现滑动卡滞、回程不到位的问题,直接影响连续检测的效率与数据准确性。日常维护中,只需要定期在杆身表面涂抹少量轻质润滑脂,清除导向套内的铁屑灰尘,就能保证杆件的滑动顺畅,不需要复杂的校准维护,适配大部分工业现场的铁质材料力学性能检测需求。
- 上一篇:红蜘蛛标识圆柱套筒结构设计
- 下一篇:布劳恩恩式浮船坞比例结构件
- 全部评论(0)
- 模板大小: 14.68 MB
- 售价:5金币
- 下载次数: 8
- 系统要求: SOLIDWORKS,SOLIDWORKS,STEP / IGES
- 软件分类: 传感器
