传感器配套双立臂式开关安装支座

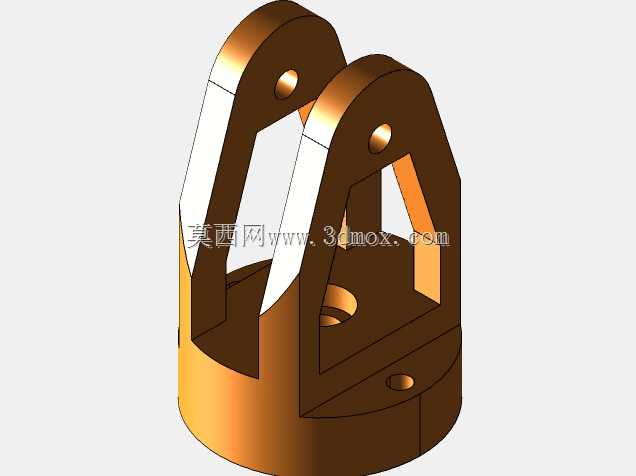

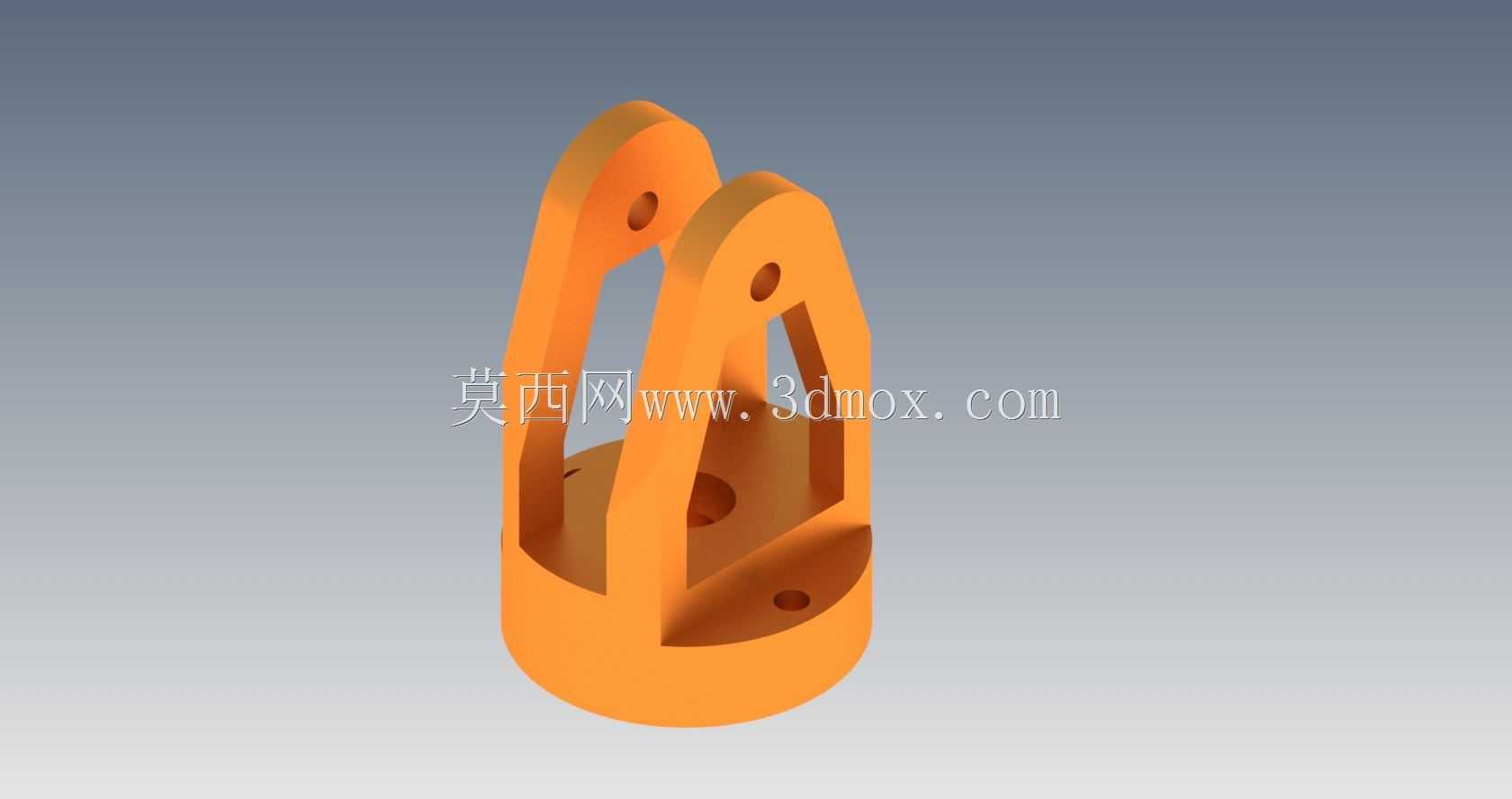

　　在工业传感检测、小型机电控制回路的装配场景中，这类双立臂式开关安装支座是衔接传感触发部件与设备主体机架的核心承载结构，日常多应用在自动化产线的位置检测工位、小型执行机构的触发端固定场景，用来承装翘板式、拨杆式的行程开关本体，同时为开关的触发动作提供稳定的支撑基准，避免设备运行过程中因机架振动、部件移位导致的开关触发错位、信号误报问题。从结构设计逻辑来看，该支座采用底部圆柱基座加双侧对称立臂的整体式构型，底部圆柱基座的端面预留了三个呈圆周均布的沉头安装孔，安装时可通过内六角螺钉将整个支座锁紧在设备的安装平面上，沉孔的设计能够让螺钉头部完全没入基座端面以下，不会出现螺钉头凸出干涉上方开关部件转动的问题，

　　基座的圆柱外圆可在安装时配合定位销孔做快速的径向定位，减少装配时的找正时间。双侧立臂采用对称的镂空减重设计，立臂上部预留的同轴通孔是用来穿装开关转轴的核心配合位，两个孔的同轴度公差需要控制在0.02mm以内，才能保证穿装后的开关转轴转动顺滑无卡滞，不会出现转动过程中别劲、磨损转轴的问题；立臂之间的镂空区域一方面是为了给开关本体的转动拨片预留足够的活动空间，避免拨片摆动过程中与支座结构发生剐蹭，另一方面也能减少整体结构的材料用量，在保证结构刚性的前提下降低零件自重，对于需要随移动部件同步动作的安装场景来说，更低的自重能够减少运动过程中的惯性冲击，提升开关触发的响应速度。立臂与底部基座的衔接位置做了大圆弧过渡处理，

　　这种设计并非单纯的外观优化，从结构力学角度来看，直角衔接的位置在长期承受开关触发的往复冲击力时，很容易出现应力集中导致的根部开裂问题，大圆弧过渡能够将立臂承受的径向冲击力均匀分散到整个基座端面，大幅提升结构的抗疲劳强度，即使在高频触发的工位上长期使用，也不会出现根部断裂的失效问题。从安装边界尺寸来看，底部圆柱基座的外径适配市面上多数常规小型行程开关的安装尺寸，基座的高度控制在能够让立臂上的转轴孔中心与设备触发部件的运动中心齐平的范围，安装时不需要额外增加调整垫片来补偿高度差，双侧立臂的间距刚好匹配常规开关本体的安装宽度，既不会因为间距过小导致开关本体装夹过紧无法转动，也不会因为间距过大导致转轴出现轴向窜动，影响触发精度。

　　整个零件的壁厚设计经过了刚性校核，立臂的壁厚能够承受开关触发时最大15N的径向冲击力而不发生明显形变，基座的壁厚能够保证螺钉锁紧时不会出现基座变形的问题，所有的棱边位置都做了0.5mm的倒角处理，既能够去除加工过程中产生的毛刺，避免装配时划伤操作人员，也能够减少应力集中点，提升零件的整体使用寿命。在实际选型应用时，需要注意该支座适配的是转轴式安装的开关部件，对于平面贴装式的开关并不适用，装配时需要先将开关本体放置在双侧立臂之间，对齐转轴孔后穿装定位转轴，再将转轴两端做轴向限位，最后通过底部的三个安装孔将整个组件固定在设备机架上，安装完成后需要手动拨动开关拨片，确认转动过程中无剐蹭、无卡滞，触发位置与设计工位一致后再投入使用。
