带法兰安装座的精密滑轮支撑构件

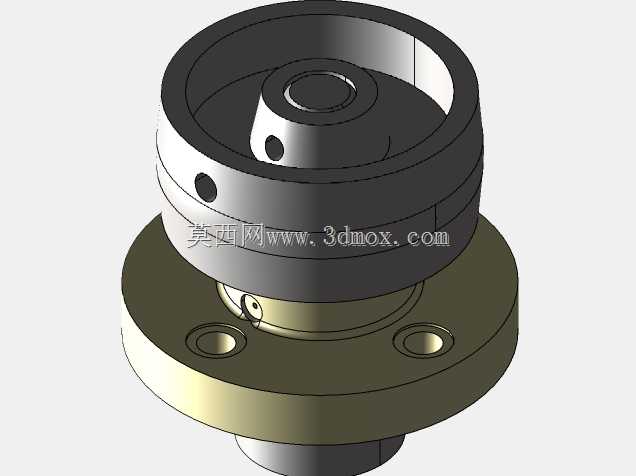

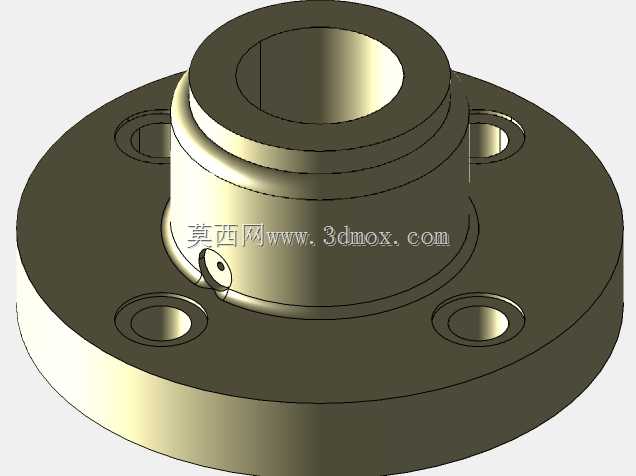

　　在各类需要柔性传动、线性导向的工业设备场景中，这类带法兰安装基座的滑轮支撑构件是传动链路里的核心受力支撑单元，常见于纺织机械的纱线张力传导路径、自动化检测设备的探针位移导向结构、小型起重装置的钢丝绳转向节点，以及精密仪器的力值传递机构中，承担着改变传动方向、约束挠性件运动轨迹、承载径向与少量轴向载荷的作用。从结构设计逻辑来看，该构件采用分层式装配思路，底部的带安装孔法兰盘是整个部件的安装基准，法兰盘上对称布置的两个沉头安装孔，可适配内六角圆柱头螺钉完成与设备安装面的刚性固定，沉孔结构能够保证螺钉安装后头部不突出法兰端面，避免与周边运动部件产生干涉，法兰盘的外径尺寸与安装孔中心距经过匹配常规设备安装面板的通用孔位设计，

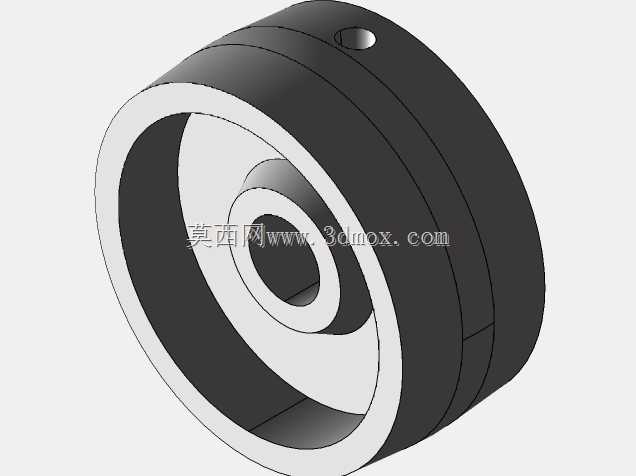

　　可直接替换同规格的标准支撑座，无需额外改孔加工。法兰盘上方的轴颈部分是滑轮组件的回转支撑载体，轴颈与上部滑轮容纳腔采用同轴度公差严格的配合设计，保证滑轮转动时的径向跳动量控制在精密传动允许的范围内，避免挠性传动件在运动过程中出现跑偏、脱槽的问题。上部的圆筒形外壳是滑轮的防护与定位结构，外壳侧壁开设的径向小孔，可用于安装紧定螺钉，对内部的滑轮轴或者轴承外圈进行周向固定，防止回转部件在长期交变载荷下出现轴向窜动，外壳的内孔尺寸与滑轮外径保留合理的间隙，既可以限制滑轮的轴向偏移量，又不会对滑轮的自由回转产生摩擦阻力。从功能特性上看，该构件将安装基准、回转支撑、防护限位三个功能模块集成在紧凑的结构内，整体轴向尺寸经过优化，

　　能够在狭小的设备安装空间内完成布置，适合在仪器仪表内部这类空间受限的场景中使用。构件的受力路径设计清晰，传动过程中挠性件施加在滑轮上的径向载荷，通过滑轮内的轴承传递到中心轴，再经由轴颈传递到底部法兰盘，最终分散到设备的安装基体上，整个传力路径没有应力集中的突变截面，法兰盘与轴颈的过渡位置采用圆角过渡处理，可有效降低长期交变载荷下的疲劳断裂风险。在实际选型适配时，需要注意安装面的平面度要求，若安装面平面度超差，法兰盘锁紧后会出现轴颈倾斜的问题，直接导致滑轮回转卡滞、传动阻力增大，严重时还会加剧轴承的偏磨，缩短部件的使用寿命。上部容纳腔的径向小孔在安装紧定螺钉时，需要控制锁紧力矩，避免力矩过大导致外壳变形，卡滞内部的回转部件。

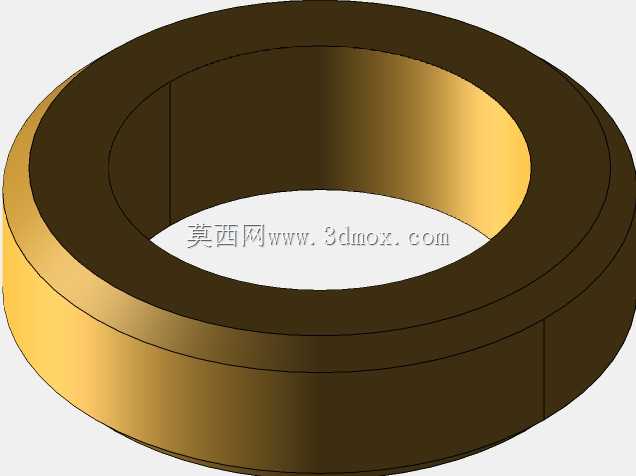

　　该结构的设计充分考虑了装配工艺性，所有部件均可从轴向完成装配，无需复杂的侧向装夹工序，装配时可先将轴承与滑轮组装成回转组件，再整体装入外壳内，最后将外壳与底部法兰基座完成同轴固定，整个装配流程顺畅，适合批量组装生产。针对不同的载荷工况，该结构可通过更换内部轴承类型、调整法兰盘厚度来适配不同的载荷等级，轻载场景下可选用含油滑动轴承降低成本，中载高速场景下可替换为深沟球轴承提升回转精度与使用寿命，法兰盘的厚度也可根据安装空间的限制做适应性调整，只要保证安装孔的位置度与轴颈的同轴度要求，即可满足使用需求。
