传感器安装定位直角连接夹块结构

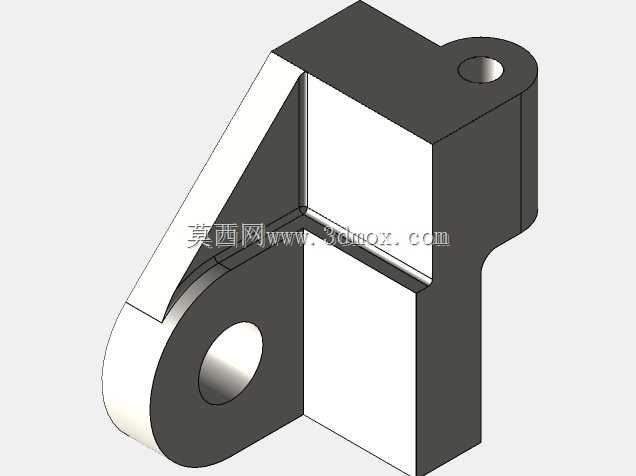

　　这类夹块在工业传感检测场景中属于高频使用的小型结构件，主要承担传感器本体与设备安装基面之间的刚性连接、位置校准与姿态固定作用，常见于自动化产线的位置检测工位、工装夹具的到位判断点位、物流输送线的物料识别节点，也会用于小型实验检测设备的传感元件固定场景，替代传统的焊接支架与一体式安装座，降低现场安装调整的复杂度。从结构设计逻辑来看，该夹块采用直角L型的主体构型，两个互相垂直的安装面分别对应设备安装基面与传感器的固定端面，斜向设置的加强筋连接两个垂直臂，在不额外增加整体壁厚的前提下提升结构的抗扭、抗弯刚度，避免设备运行过程中因振动导致夹块形变，引发传感器检测位置偏移，出现检测误判、信号丢失的问题。

　　夹块上下两端的同轴销孔是核心安装定位结构，上端销孔用于穿装定位销或紧固螺栓，实现夹块与设备机架、安装立板之间的锁紧固定，孔位的同轴度公差控制在合理区间，保证安装后夹块的垂直面与基面保持90度夹角，无需额外进行角度校准；下端的销孔直径更大，既可以用于穿装螺栓固定传感器本体，也可作为铰接点位配合小直径销轴，实现传感器安装角度的小范围微调，适配不同检测距离、不同检测角度的使用需求。两个垂直安装面的平面度经过设计校核，安装时可与传感器端面、设备基面完全贴合，避免出现安装间隙导致的固定松动，接触面边缘做了小尺寸倒角处理，既可以去除机加工产生的毛刺锐边，避免安装时划伤操作人员或传感器外壳，也能在安装时起到导向作用，方便快速对齐安装孔位，

　　提升现场装配效率。从安装边界来看，该夹块的整体外轮廓尺寸紧凑，垂直臂的长度经过优化，不会与周边的管线、其他运动部件产生干涉，在狭小的设备安装空间内也能完成布置；加强筋的厚度设置兼顾了结构强度与安装空间需求，不会因为筋位过厚导致夹块整体重量过大，增加安装基面的负载，也不会因为筋位过薄导致结构强度不足，在长期受振动的工况下出现断裂问题。在实际选型使用时，这类夹块可配合不同长度的紧固螺栓适配不同厚度的安装基面，销孔的间隙设计预留了合理的调整余量，安装时可在小范围内平移夹块位置，精准校准传感器的检测点位，待位置确认后再锁紧螺栓完成固定，相比一体式焊接支架，这种分体式夹块的后期维护更换成本更低，当传感器型号更换、安装位置调整时，

　　无需重新焊接支架，仅需调整夹块固定位置或更换对应规格的夹块即可完成适配。夹块的载荷设计主要承受传感器自身重量以及设备运行带来的振动载荷，因此整体结构没有冗余的设计部分，所有构型都服务于安装固定与刚度提升的核心需求，没有多余的装饰性结构，完全从工程实用角度出发完成结构设计，能够满足常规工业场景下传感器长期固定使用的可靠性要求，在各类需要安装小型光电传感器、接近传感器的工位都能适配使用。
