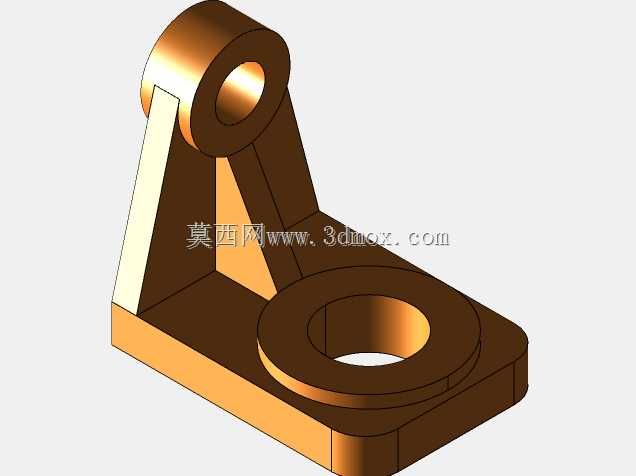

这类带斜向支撑结构的双孔支座,在轻工自动化输送线、小型检测设备的传感安装工位、实验室台式试验装置里十分常见,核心作用是为做回转摆动的铰接轴提供稳定支撑,同时通过底部的大法兰孔完成整体工位的固定,避免悬臂轴在长期往复摆动中出现挠度变形,影响检测或传动精度。从结构设计逻辑来看,上部的同轴通孔是核心安装位,用来嵌装滑动轴承或者小型深沟球轴承,穿装的铰接轴可以连接摆杆、检测触头等执行件,孔的轴向长度做了加厚处理,能有效提升轴承配合的接触面积,降低轴转动时的接触应力,避免长期运转出现孔位磨损失圆。连接上部轴承位和底部安装板的是两块变截面的三角加强筋,其中一块筋板做了等厚直边设计,另一块顺着轴承位的外圆做了相切过渡,
这种非对称的筋板布局不是随意设计的——实际工况中,摆杆摆动带来的径向载荷主要集中在筋板较厚的一侧,非对称布置既能在载荷主方向提供足够的抗弯截面模量,又能减少另一侧不必要的材料冗余,降低整体零件的重量,对于用铝合金或者工程塑料加工的小批量试制件来说,能有效控制材料成本。底部的安装法兰做了圆角过渡的矩形板设计,中间的大通孔一方面是为了避让穿过安装面的管线、轴类零件,另一方面也可以作为大规格螺栓的穿装位,配合周边的安装孔完成锁紧;法兰板的边缘做了小尺寸的倒角,既避免加工后锐边割伤装配人员,也能在安装时快速对准安装台的定位槽,减少装配找正的时间。从安装边界来看,上部轴承孔的中心到底部安装面的垂直高度是这类零件选型的核心参数,
设计时需要匹配摆杆的摆动半径,避免摆杆运动时和底部安装面、周边设备构件发生运动干涉;上部轴承孔的内径公差一般取H7级,和标准轴承的外圈形成过渡配合,装配时不需要额外的粘接或者过盈压装,靠公差配合就能实现轴承的固定,后期维护更换轴承也十分方便。底部法兰的外形尺寸决定了安装时需要预留的工位空间,法兰上的安装孔位间距要和设备安装台的T型槽间距或者预留螺纹孔位匹配,不需要额外做转接板就能直接固定,减少装配环节的累计误差。在实际建模过程中,这类零件要特别注意筋板和主体连接处的圆角处理,所有的内角都要取不小于R2的铸造圆角,如果是采用3D打印做快速试制,圆角处理还能减少打印过程中的应力集中,避免零件在筋板连接处出现开裂;如果是采用铣削加工,
内角圆角要匹配加工所用立铣刀的直径,避免设计出无法加工的清角结构,增加不必要的电加工工序。另外,上部轴承孔的端面要和孔轴线保证足够的垂直度,否则轴承压装后会出现外圈倾斜,导致轴转动时卡滞、磨损加快,建模时要明确标注对应的形位公差要求,给后续加工提供明确的精度依据。这类支座在实际使用中,往往不会承受过大的冲击载荷,更多是承担小载荷下的高频往复摆动支撑,所以材料一般选用6061铝合金做阳极氧化处理,或者用POM工程塑料注塑成型,既能满足强度要求,又能实现轻量化,在小型检测设备、桌面级自动化装置里的适配性非常强,不需要额外做定制化修改就能直接替换同规格的标准支撑件,缩短设备的装配调试周期。
