工业传动用桁架支撑轴承座结构设计

　　在自动化生产线的桁架输送系统、长距离传动机构的支撑段中，这类桁架支座是承担径向载荷、保障轴系运转同轴度的核心支撑构件，区别于常规立式轴承座，其结构设计需要同时适配桁架型材的安装基准、轴系的跨距布置以及现场运维的拆装需求。从实际应用场景来看，这类支座多部署在桁架机械手的水平行走轴支撑段、包装生产线的输送辊筒端部支撑位、以及长距离皮带传动的张紧轮安装位，需要在承受轴系转动带来的径向载荷同时，抵消部分传动过程中产生的轴向窜动，避免轴系出现偏磨、振动超差的问题。

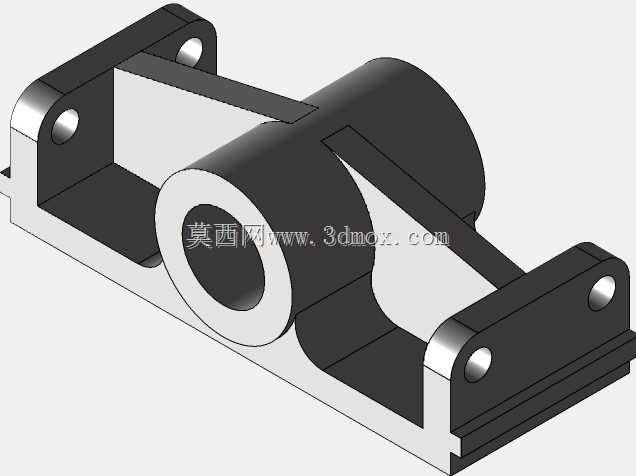

　　从功能特性上看，该构件采用双侧耳板加中部筒体的一体化承载结构，中部的通孔为轴承安装位，可适配标准深沟球轴承或者滑动轴套的压装，筒体内壁预留有轴承定位台阶，压装轴承时可直接抵靠台阶完成轴向定位，无需额外加装定位挡圈，减少装配环节的零件数量。两侧的支撑耳板上开设有同轴的安装销孔，一方面可通过销轴与桁架的侧装支架铰接，适配小角度的安装误差补偿，另一方面也可穿装螺栓完成刚性固定，两种安装模式可根据现场的桁架型材规格灵活选择。耳板与中部筒体之间采用斜向加强筋连接，筋板的厚度根据承载等级做了等强度优化，既避免了整体结构过于厚重增加不必要的重量，也能在额定载荷下将结构变形量控制在0.02mm以内，保障轴承运转的同轴度要求。

　　设计思路上，该结构优先考虑了安装边界的适配性，底部的安装平面做了铣平处理，平面度公差控制在IT7级，可直接贴合铝型材或者型钢的安装面，无需额外加工调整垫片。中部筒体的外径与两侧耳板的外侧间距做了尺寸匹配，当多组支座并排安装在同一段桁架上时，相邻支座的耳板不会出现干涉，最小安装间距可压缩至筒体直径的1.2倍，适合在紧凑的桁架布局中使用。销孔的位置度公差做了严格约束，双侧销孔的同轴度公差不超过0.01mm，避免穿装销轴时出现别卡的问题，同时销孔的内径公差选用H7级，可与标准g6公差的销轴形成间隙配合，既保障铰接转动的灵活性，也不会因间隙过大产生晃动。

　　从外形尺寸与安装边界来看，中部轴承安装孔的孔径适配常用的20mm、30mm直径的传动轴，筒体的轴向长度根据轴承的标准宽度设计，可容纳6204、6206等常用型号的深沟球轴承，压装后轴承端面与筒体端面基本齐平，不会突出过多影响轴系的其他零件安装。两侧耳板的安装孔中心距与底部安装面的高度差经过优化，当支座固定在4040或者4080标准铝型材上时，传动轴的中心高度恰好与型材的中心基准对齐，无需额外调整轴系的高度差，减少现场安装的校准工作量。底部安装平面上预留有两个螺栓沉孔，可穿装M6或者M8的内六角螺栓，沉孔的深度可将螺栓头完全埋入构件内部，不会突出平面影响安装贴合度。

　　在实际选型使用时，需要注意该支座的额定径向载荷与轴系的实际载荷匹配，当用于高速传动场景时，可在筒体上预留注油孔，加装润滑脂嘴实现轴承的定期润滑，延长轴承的使用寿命。结构的所有棱边都做了倒角处理，去除加工毛刺，避免装配时划伤操作人员，同时也减少应力集中的问题，提升构件的疲劳强度。相较于分体式的轴承座结构，这种一体化的桁架支座减少了装配环节的累积误差，整体刚性更好，在中低速、中等载荷的桁架传动场景中，能有效降低轴系的振动和噪音，提升整套传动机构的运行稳定性。
