在往复式传动机构、小载荷间歇运动传递场景中,这类轭式连接构件是实现运动方向转换、扭矩平稳传递的核心接触部件,常见于小型精密传动模组、仪器仪表内部的联动结构、轻工设备的间歇进给单元中,承担着将主动件的旋转或直线运动,通过两侧叉臂的限位接触,转化为从动件的指定轨迹运动的作用,相比常规的销轴铰接结构,这类轭件的接触面积更大,单位面积承压更小,在频繁往复换向的工况下能有效降低接触磨损,延长机构整体的维护周期。

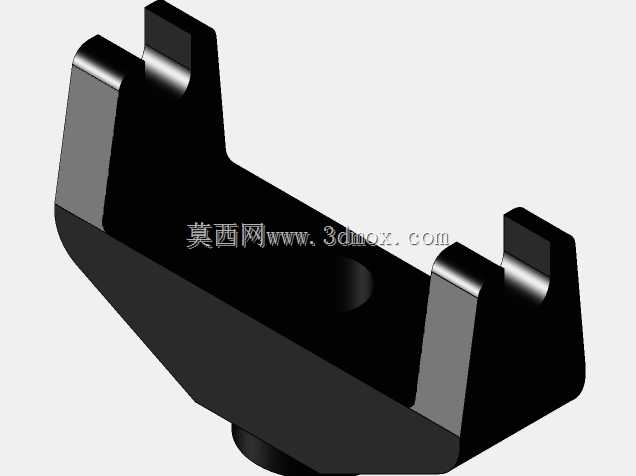

从结构功能特性来看,该构件主体采用一体化铣削成型的块状基体,两侧向上延伸的对称叉臂是核心的工作面,叉臂内侧的接触面做了平直度管控,装配后与配合件的接触间隙控制在极小范围内,避免运动传递过程中出现空程回差,这一点在精密仪器的传动链路中尤为关键,过大的间隙会直接导致仪表读数偏差、进给位置失准。基体中部的沉孔结构用于安装固定销轴或者锁紧螺钉,孔位的同轴度、与两侧叉臂对称面的位置度都有明确公差要求,装配后能保证轭件绕固定点转动时,两侧叉臂的运动轨迹对称,不会出现单侧偏磨、卡滞的问题。基体下端的凸台结构是与从动件的连接定位端,凸台的外径尺寸与从动件的安装孔位采用小间隙配合,装配时能快速定位,不需要额外做找正调整,适合批量装配的生产线作业。
设计过程中首先要明确的是安装边界约束,这类构件通常安装在设备内部的狭小腔体内,因此整体的外形轮廓不能超出预留的运动包络空间,叉臂的张开宽度要匹配主动件的拨销直径,既要保证拨销能顺利嵌入叉臂之间的槽位,又要避免槽宽过大导致运动过程中存在冲击。叉臂的厚度设计需要结合传递的最大扭矩做强度校核,过小的厚度会在频繁冲击载荷下出现叉臂变形甚至断裂,过大的厚度则会占用多余安装空间,增加不必要的零件重量。基体的转角位置都做了圆角过渡处理,一方面是消除铣削加工的应力集中点,提升零件的疲劳强度,另一方面也避免装配过程中尖锐边角划伤操作人员或者损坏相邻的线缆、密封件等辅件。
实际选型应用时,需要先核对构件的整体安装高度,也就是下端凸台端面到叉臂顶端的垂直距离,这个尺寸直接决定了从动件的运动行程上限,若尺寸偏差过大,会导致主动件运动到极限位置时出现顶死或者脱离接触的故障。两侧叉臂的外侧间距要小于安装腔体内的避让宽度,保证轭件在整个摆动角度范围内都不会与腔体内壁发生干涉。中部安装孔的深度要匹配锁紧螺钉的长度,螺钉锁紧后不能突出孔位端面,否则会刮蹭到相邻的运动部件。接触工作面的表面粗糙度需要控制在合理区间,过于粗糙的表面会增大与主动拨销的摩擦阻力,降低传动效率,过高的表面光洁度则会提升加工成本,对于这类非高速滑动的接触面,不需要做镜面级别的抛光处理,常规精铣后的表面质量即可满足使用需求。
在不同的应用场景下,这类轭件的材质选择也有区分,在普通的民用轻工设备中,采用常规的45号钢做调质处理即可满足强度要求,加工成本低,货源充足;在有防腐要求的食品加工设备或者户外检测仪器中,则可以选用不锈钢材质,提升零件的环境适应性;在对零件重量有严格要求的便携检测设备中,还可以选用高强度工程塑料做注塑成型,进一步降低构件自重,减少运动过程中的惯性冲击。需要注意的是,无论选用哪种材质,两侧叉臂的对称度公差都不能放松,否则会导致运动传递过程中受力不均,加速单侧工作面的磨损,最终影响整个传动机构的使用寿命。装配时要在叉臂的接触面上涂抹少量的润滑脂,降低滑动摩擦带来的损耗,定期维护时检查接触面的磨损量,当磨损量超出配合间隙允许值时及时更换构件,避免故障扩大影响整台设备的正常运行。
