花键锁止限位结构件三维设计

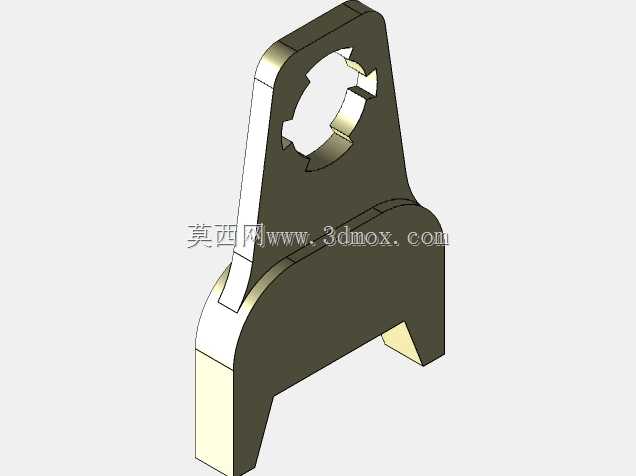

　　在传动系统的花键副应用场景中，这类锁止构件的核心作用是限制花键轴的轴向窜动与周向误转动，常见于需要精准定位花键连接位置的动力传输工位，比如小型传动箱的换挡定位、精密仪器的传动锁止工位、自动化设备的花键轴端固定环节，避免花键配合在设备启停、负载波动时出现相对位移，保障传动精度的稳定性。从结构设计逻辑来看，该构件上部的内花键卡槽并非完整的全齿形结构，而是做了局部缺齿的异形开口设计，这种设计并非加工失误，而是为了适配花键轴上的定位凸台，安装时只需对准凸台位置卡入，旋转极小角度即可完成锁止，相比全齿圈套式的锁止结构，安装效率提升明显，同时卡槽的齿形轮廓与花键齿侧做了0.02mm的间隙配合预留，既保证卡入后不会出现松旷晃动，

　　又避免过盈配合导致的拆装困难。构件下部的叉形开口结构，是为了卡接在设备的固定基座凸台上，两个叉脚的内侧平面做了平行度公差约束，安装后叉脚与基座凸台的侧面贴合，抵消花键轴转动时传递到锁件上的周向扭矩，不需要额外增加定位销即可完成锁件自身的防转固定，减少了安装所需的紧固件数量，也压缩了整体安装空间。从安装边界来看，该构件的整体厚度控制在8mm，上部花键卡槽的中心到下部叉脚开口的底部垂直距离为42mm，叉脚的外侧总宽度为36mm，安装时需要预留的径向操作空间不超过50mm，适合在空间紧凑的传动腔内部使用，不会和周边的齿轮、轴套等传动构件发生运动干涉。构件的外轮廓做了多处圆角过渡处理，尤其是卡槽与叉身连接的受力集中区域，

　　圆角半径设置为3mm，有效分散锁止时的应力，避免长期受交变载荷出现开裂问题，同时边缘的钝化处理也能避免安装时划伤操作人员。在实际选型适配时，需要注意上部卡槽的齿形模数要和对应花键轴的模数匹配，该结构适配的是模数1、齿数12的渐开线花键，下部叉口的开口宽度为18mm，适配基座上厚度17.5-17.8mm的固定凸台，安装后锁件的上端面与花键轴的轴肩端面预留0.1mm的间隙，避免热胀冷缩时出现卡滞。这类锁止结构相比传统的圆螺母加止动垫圈的花键固定方式，不需要在花键轴上加工外螺纹，也不需要预留螺母的安装空间，整体轴向尺寸可以缩短15mm左右，对于轴向空间受限的小型传动机构来说优势明显，同时拆装时不需要使用勾型扳手等专用工具，

　　只用一字螺丝刀撬动即可完成拆卸，后期维护的便捷性更高。设计时还对构件的受力做了简化校核，当花键轴传递的扭矩不超过15N·m时，叉脚与卡槽的应力均低于45号钢调质处理后的许用应力，不需要额外做加强筋结构，保持构件的轻量化，整体重量仅为60g左右，不会给传动系统增加额外的负载。
