传感器配套十字型安装固定背心架

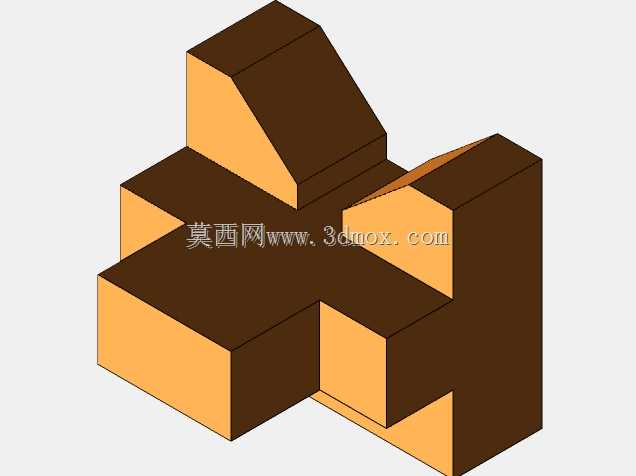

　　在工业传感检测场景中，这类十字型安装固定架主要用于光电类、接近类传感器的工位布设支撑，解决多方向检测点位的传感器安装定位问题，常见于自动化产线的工件到位检测、位置校验、物料计数工位，能够在紧凑的设备安装空间内同时为两个垂直方向的检测传感器提供稳定的安装基准，避免额外设计拼接支架带来的安装累积误差。从结构设计逻辑来看，该支架采用一体化块式结构设计，没有额外的拼接装配面，整体通过铣削加工成型，两个垂直方向的安装臂分别对应X、Y两个检测轴向，臂体上的斜面设计是为了避让传感器的接线端与检测头的调整空间，避免安装时传感器尾部的航插或线缆与支架本体发生干涉，同时斜切面也能减少支架本身对传感器检测光束的遮挡，尤其是对射型光电传感器安装时，

　　不会因为支架的突出结构挡住对射光路。在安装边界方面，支架的底部安装面为整面贴合结构，可直接通过螺栓固定在设备型材的T型槽面上，或者焊接在设备的安装基板上，两个垂直臂的安装面都预留了足够的传感器锁紧空间，适配常用的M12、M18圆柱型传感器的安装锁紧螺母操作，不需要额外预留扳手操作的下沉空间，整体安装占用的空间尺寸控制在小范围内，适合在设备内部走线密集、安装空间局促的工位使用。从功能特性上，一体化的结构相比拼接式的角码支架拥有更好的结构刚性，在设备运行产生持续振动的工况下，不会出现拼接螺栓松动导致的传感器检测位置偏移，能够长期保持传感器的检测点位精度，减少日常运维中反复校准传感器位置的工作量。支架的两个垂直安装臂的厚度经过受力校核，

　　能够承载常规工业传感器的重量，即使加装传感器的保护外壳也不会出现臂体形变，安装面的平面度控制在安装公差允许范围内，保证传感器安装后检测轴线与预设方向的偏差在检测精度允许的区间内。在实际选型使用时，这类支架尤其适合需要在同一安装点位同时完成两个垂直方向检测的场景，比如流水线转角处的工件两个方向的到位检测，或者工装夹具上的工件装夹到位双向校验，不需要在相邻位置分别安装两个独立支架，既节省了安装空间，也能保证两个传感器的相对位置精度，避免两个独立支架安装时的位置偏差导致的检测逻辑误判。设计过程中特意将支架的棱边做了小倒角处理，避免安装调试过程中锐边划伤操作人员或者刮破传感器线缆，同时倒角也能去除加工产生的毛刺，提升装配的便利性。

　　支架的材质适配常用的结构钢或者铝合金加工，不同材质选型对应不同的工况需求，钢制版本适合重载、高振动的冲压、锻造设备周边的传感器安装，铝合金版本适合对安装重量有要求的移动工装、机械手末端的传感器布设，两种材质都能保证安装面的长期稳定性，不会因为长期受力出现蠕变导致传感器位置偏移。
