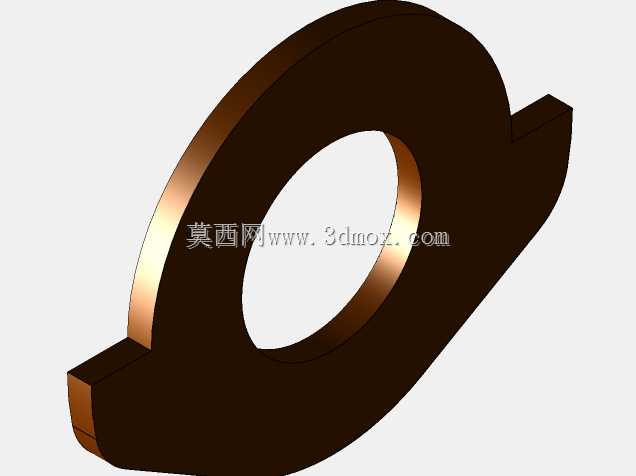

带凸耳环形传感器安装基座结构设计

　　在工业传感检测场景中，这类带对称凸耳的环形基座是穿轴式传感器的核心安装载体，常见于转轴转速检测、扭矩监测、环形接近感应类的设备装配环节，比如流水线输送辊的转速反馈、机床主轴的相位检测、小型电机输出轴的位置传感配套，都需要这类结构完成传感器本体与设备机架的刚性连接。从结构功能来看，中间的通孔是核心穿装通道，孔径需要匹配被测轴的外径，预留0.5-1mm的同轴调整间隙，避免轴运转过程中与基座内壁发生剐蹭，同时保证内置的传感元件与被测轴表面保持均匀的感应距离，确保检测信号的稳定性。两侧延伸出的凸耳是安装固定位，每个凸耳上预留螺栓过孔，孔位的中心距需要匹配设备安装面的预留螺孔间距，凸耳的厚度设计要兼顾安装强度与整体轻量化，

　　过薄会导致螺栓锁紧时出现基座形变，挤压内部传感元件造成检测精度偏移，过厚则会增加不必要的安装空间占用，还会抬升整体重量给安装面带来额外负载。设计这类结构的时候，首先要明确适配的传感器类型，如果是电感式环形接近传感器，基座内壁需要做绝缘涂层处理，避免金属基座本身对传感磁场产生干扰；如果是光电式穿轴传感器，基座内圈要做哑光发黑处理，减少光线反射造成的信号误触发。外形尺寸的边界控制上，环形主体的外径要比内置传感元件的外径大3-4mm，留出足够的灌封胶填充空间，保证传感元件的固定可靠性，凸耳的外伸长度不能超过环形主体外径的1/3，避免安装后整体结构出现悬臂过长的问题，在设备运行振动环境下产生共振，影响检测信号的准确性。

　　安装面的平面度要求控制在0.1mm以内，凸耳的螺栓过孔要做沉头设计，保证螺栓锁紧后头部不高出凸耳表面，避免与周边其他零部件产生干涉。实际应用中，这类基座常搭配霍尔传感元件、环形感应线圈使用，在自动化生产线的辊道输送系统里，每根动力辊的端侧都会安装这类结构，实时反馈辊轴的运转转速，一旦出现卡滞、停转的情况，传感信号会立刻反馈给设备控制系统触发停机保护；在小型传动设备的扭矩检测场景中，这类基座会固定在设备机架上，被测轴从中心通孔穿过，基座内置的应变感应元件可以实时采集轴的扭转形变数据，换算成实时扭矩值输出给上位机。结构的倒角处理也有实际工程意义，内圈通孔的两端要做1×45°的倒角，方便穿轴的时候快速对位，

　　也能避免锐边划伤轴表面的防锈涂层；凸耳的边角要做R2的圆角处理，减少安装过程中对操作人员的剐蹭风险，也能避免应力集中导致的凸耳断裂问题。材质选择上，常规工业场景选用6061铝合金做阳极氧化处理，兼顾重量轻、防锈性好、加工成本低的优势，如果是在强腐蚀、高振动的特殊工况下，会选用304不锈钢材质，虽然加工成本更高，但结构强度和环境适应性更强，能在化工设备、户外工程机械的传感配套场景中长期稳定工作。需要注意的是，这类基座的同轴度公差要控制在0.05mm以内，如果中心通孔与安装凸耳的定位面垂直度超差，会导致穿装后被测轴与基座不同心，运转过程中持续摩擦基座内壁，不仅会磨损轴件，还会让传感元件的感应距离持续变化，造成检测数据跳变，无法满足工业检测的精度要求。在装配环节，凸耳的螺栓锁紧要采用对角分次锁紧的方式，避免单侧锁紧力过大导致基座整体倾斜，安装完成后需要用塞尺检测内圈与轴的周向间隙，保证四周间隙均匀，偏差不超过0.2mm，才能确保后续传感检测的可靠性。
