传感器安装用凹型槽式梁支撑构件

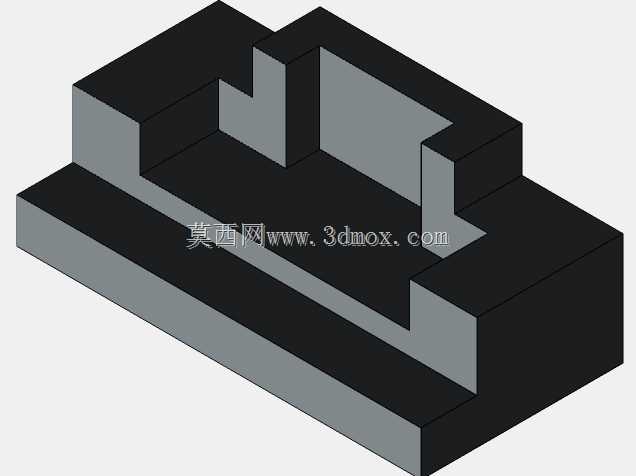

　　在工业传感检测单元的布设场景里，这类凹型槽式梁支撑构件是传感组件安装固定环节的核心承载零件，多数应用在自动化产线的位置检测工位、设备运行状态监测点位、实验测试平台的传感固定端，用来给光电类、接近类、位移类传感器提供稳定的安装基准，避免设备运行过程中的振动传导导致传感检测精度偏移，保障检测信号的稳定输出。从结构设计逻辑来看，构件采用双层阶梯式的主体构型，下层为加宽的矩形安装底座，底座平面预留足够的螺栓固定孔位排布空间，安装时可通过底部的平整基面与设备机架、安装平台的基准面完全贴合，配合紧固件锁附后能实现整体构件的完全定位，不会出现长期运行后的松动偏移问题。上层为对称分布的凹型槽围挡结构，槽体内腔的尺寸匹配常规方形传感模块的外形轮廓，

　　传感器装入槽内后，两侧的凸起挡边可以对传感器的水平方向位移形成限位，不需要额外加装侧向固定压块就能限制传感单元的横向窜动，槽体底部的平整承托面可以和传感器的安装底面完全贴合，保证传感检测面的位置度符合设计要求。设计过程中重点考量了安装边界的适配性，底座的宽度尺寸比上层槽体结构单侧宽出一定距离，这个加宽区域一方面是为了预留紧固件的安装操作空间，让装配人员在锁附底部固定螺栓时，工具不会和上层的槽体结构发生干涉，另一方面也增大了构件和安装基面的接触面积，降低单位面积的压应力，避免长期承压后安装基面出现压痕变形，影响构件的水平度。槽体的深度尺寸经过匹配设计，既能够保证传感器装入后有足够的侧向支撑高度，

　　不会因为挡边高度不足导致传感器受外力后出现倾斜，也不会因为槽体过深遮挡传感器的检测端面，影响检测信号的正常发射与接收。构件的所有棱边都做了小尺寸的倒角处理，一方面是去除机加工过程中产生的毛刺锐边，避免装配人员操作时被划伤，另一方面也能消除应力集中点，提升构件在长期受振动工况下的结构强度，不会因为应力集中出现边角开裂的问题。在实际设备装配场景中，这类支撑构件不需要复杂的调平操作，只要将底座贴合在预先加工好的安装基面上，锁紧紧固件后就能直接装入传感器，大幅缩减传感单元的安装调试时间，尤其是在多点位传感布设的产线设备中，统一规格的支撑构件可以实现传感安装位的快速互换，降低备件储备的品类数量。构件的整体构型没有多余的冗余结构，

　　在保证结构强度和安装限位功能的前提下，尽可能压缩了整体的高度尺寸，适合在设备内部安装空间局促的点位使用，不会和周边的传动部件、走线槽、管路等其他组件发生空间干涉。槽体两侧的挡边采用等厚设计，受力均匀，当传感器受到意外的外力触碰时，挡边可以将外力均匀传导到底座结构上，不会出现单侧挡边受力断裂的情况，同时等厚的结构也更适配常规的机加工工艺，不管是采用型材铣削加工还是一体注塑成型，都能快速实现批量生产，加工过程中不需要复杂的工装夹具就能保证尺寸精度。在设备后期维护环节，这类支撑构件的拆装也十分便捷，只需要松开槽体内传感器的固定件就能取出传感单元进行校准或更换，不需要拆卸整个支撑构件的底座固定结构，大幅降低维护操作的工作量，也避免反复拆装底座导致的安装基准偏移问题。针对不同检测方向的传感安装需求，这类凹型槽结构的支撑构件还可以根据实际安装点位的空间角度，调整底座的固定孔位排布方向，不需要改动主体结构就能适配水平安装、垂直安装等不同的安装姿态，适配性较强。
