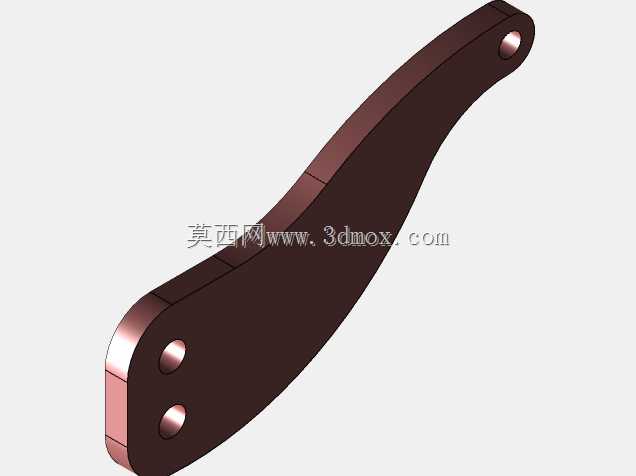

双孔单端铰接弧形传动杠杆结构件

　　这类弧形杠杆构件常见于中小载荷的间歇传动机构中，多数应用在轻工自动化设备的行程切换、纺织机械的张力调节组件、小型农用机具的操纵联动结构里，核心作用是把输入端的直线往复位移或者小角度摆动，按照固定的传动比转化为输出端的指定行程动作，相比直臂杠杆，弧形轮廓能在有限安装空间内规避周边的管线、相邻构件的运动干涉，不需要额外增加避让结构就能完成传动路径的布局。从结构设计逻辑来看，构件整体采用等厚板材加工成型，厚度方向无复杂曲面，既适合板材激光切割后做边缘倒角处理，也适合采用模锻工艺批量生产，加工成本可控，量产一致性容易保证。一端设置的两个同轴等径安装孔，用于和固定支座或者动力输入摆臂做铰接连接，双孔布局相比单孔结构能大幅降低铰接处的接触应力，

　　避免长期往复摆动下孔位出现椭圆变形，同时能抵消传动过程中产生的侧向扭转力矩，防止杠杆工作时出现偏摆卡滞；另一端的单孔为动力输出端，用于连接被驱动的连杆或者执行件，孔位的中心距经过精确核算，匹配整套传动机构的行程要求，保证输入端动作到位后输出端能准确到达预设工作位置。外形上的弧形过渡并非装饰性设计，轮廓曲线是按照机构运动的包络线做的等距偏移，在杠杆绕双孔端铰接点做全行程摆动时，弧形外边缘和周边的固定机架、相邻运动部件之间始终保持均匀的安全间隙，不会出现运动剐蹭，同时弧形的受力走向更贴合杠杆工作时的弯矩分布，相比直臂结构在相同截面厚度下能承受更大的弯曲载荷，不会在长期交变载荷下出现应力集中导致的断裂。安装边界方面，

　　需要注意双孔端的铰接销轴要做轴向定位，防止杠杆工作时沿销轴轴向窜动，输出端的连接销轴要预留适当的配合间隙，避免过盈配合导致的传动卡滞，构件安装完成后要手动盘动全行程确认无干涉，铰接处要定期加注润滑脂降低磨损。这类构件的建模过程需要重点关注孔位的同轴度、弧形轮廓的顺滑度，所有棱边都要做倒圆角处理，既消除加工后的锐边毛刺，也能降低应力集中系数，提升构件的疲劳寿命。在实际设备装配中，这类杠杆件通常会配合复位弹簧使用，在输入动力撤销后能带动执行件回到初始位置，部分对传动精度要求较高的场景下，孔位内会镶嵌铜套或者自润滑轴承，进一步降低铰接处的磨损量，延长整套机构的维护周期。
