带多孔定位结构的传感器安装法兰盘

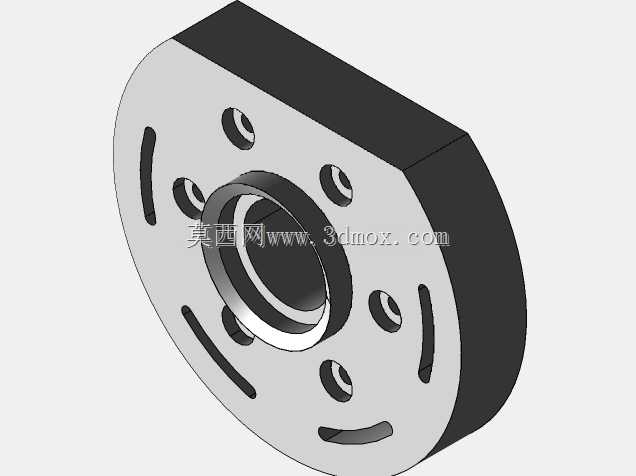

　　在工业传感检测类设备的装配环节中，这类带规则孔组的盘类安装件是衔接传感单元与设备主体的核心结构件，日常多应用在光电传感、位移检测、转速监测类工位的安装固定场景，承担着定位传感元件、保障检测基准稳定、传递装配预紧力的实际作用。从实际使用场景来看，这类盘件常被安装在设备的检测端支架、旋转轴端检测位或者流水线工位的侧装支架上，中间的通孔是传感探头的穿装通道，周围均匀分布的沉头孔用于穿装紧固螺栓，将盘件牢牢固定在设备基体上，而盘面上的弧形长槽则是为了适配安装时的角度微调需求——很多传感元件在初次安装时需要调整检测角度，长槽结构可以让盘件在螺栓未完全锁紧时绕中心做小范围转动，待检测信号调试到最佳状态后再锁紧螺栓，不需要额外加工调整垫片，大幅压缩现场调试的工时。

　　从设计思路上看，这款盘件采用了扁圆形的非整圆外形，而非传统的正圆形法兰，主要是考虑到部分安装工位的侧向空间受限，切掉的两个直边可以规避周边的管线、相邻结构件的干涉，在满足安装强度的前提下尽可能缩小零件的占用空间，适配紧凑化的设备内部布局。中心的凸台结构是做了加高处理，一方面是为了增加中心孔的配合长度，让穿装在中间的传感探头拥有更长的导向配合面，避免探头安装后出现歪斜，导致检测基准偏移；另一方面凸台的端面可以作为传感元件的轴向定位面，装配时只需要将传感元件的定位端面贴紧凸台端面，就能保证探头的伸出长度符合设计要求，不需要反复测量轴向尺寸，降低装配难度。

　　盘面上的孔组排布经过了受力校核，六个沉头安装孔围绕中心均匀分布，每个孔的位置都对应安装基体上的螺纹孔位，孔的沉头深度刚好可以容纳内六角螺栓的头部，保证螺栓锁紧后头部不会高出盘件表面，避免和后续安装的传感元件外壳产生干涉。三道弧形长槽的分布角度经过计算，覆盖了±15度的调整范围，完全覆盖常规传感元件的角度调试需求，长槽的宽度和配套的M4螺栓外径做了0.2mm的间隙配合，既保证调整时滑动顺畅，又不会因为间隙过大导致调整后出现角度偏移。盘件的厚度设计也兼顾了刚性和轻量化需求，主体厚度为12mm，中心凸台部分加厚到18mm，既保证螺栓锁紧时盘件不会发生翘曲变形，又不会因为整体过厚导致零件重量过大，给安装支架带来额外的负载。

　　从安装边界来看，这款盘件的最大外轮廓尺寸为120mm，两个直边之间的距离为90mm，安装时需要预留的最小空间为130mm×100mm的矩形区域，中心凸台的外径为45mm，凸台高出盘面6mm，安装时需要确认基体侧的沉孔或者避让空间深度不小于6mm，避免凸台和基体表面顶死导致安装不到位。中心通孔的直径为28mm，可以适配外径25mm以下的各类圆柱式传感探头，通孔内壁的粗糙度控制在Ra3.2，保证探头穿装时不会刮伤探头外壳，同时也能起到一定的径向定位作用。所有安装孔的位置度公差控制在0.1mm以内，保证和基体上的螺纹孔精准对位，不会出现螺栓穿装困难的问题。

　　在实际加工层面，这类盘件一般采用6061铝合金作为毛坯材料，经过数控铣削加工成型，表面做阳极氧化处理，提升耐磨性能和防腐蚀能力，适合在车间多粉尘、少量切削液飞溅的工况下长期使用，不会轻易出现锈蚀导致螺栓拆卸困难的问题。和传统的圆形安装法兰相比，这款带微调长槽和扁位结构的安装盘，更适合空间紧凑、需要现场调试角度的传感安装场景，不需要额外制作角度调整支架，一个零件就能同时完成固定、定位、角度调整的多重功能，有效减少装配环节的零件数量，降低设备的整体装配成本。在进行三维建模时，这类零件需要重点关注孔组的位置度约束、长槽的角度范围、凸台和主体的同轴度要求，建模时优先绘制中心基准轴，所有孔位和轮廓都以中心轴为基准进行标注，保证后续导出工程图时尺寸基准和加工基准统一，避免出现加工误差。对于需要做运动仿真的场景，还需要验证盘件在角度调整过程中，长槽的极限位置不会和螺栓发生卡滞，周边的直边结构在转动调整时不会和相邻的设备结构发生碰撞，提前排查干涉风险，减少现场安装时的整改工作量。
