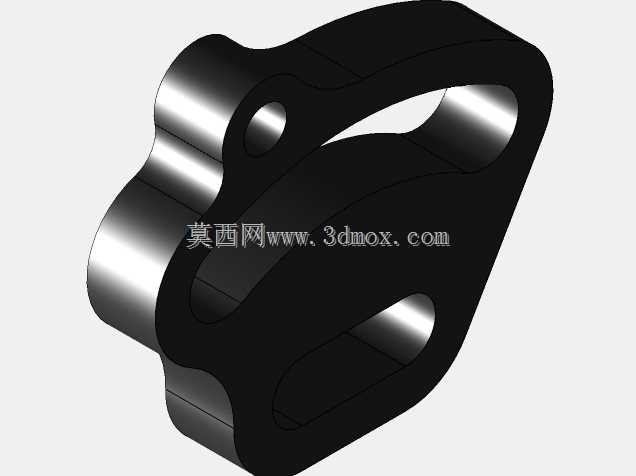

传感器配套偏置式旋转连接板结构设计

项目分类:传感器 发布时间:2022-04-11 ID:605242
  • 传感器配套偏置式旋转连接板结构设计

  在工业传感检测类设备的装配链路里,这类偏置结构的旋转板往往承担着调整传感器检测位姿、传递小幅回转动作的核心作用,很多现场做设备改造的工程师都遇到过常规同轴安装板无法适配狭小安装空间的问题,这款偏置旋转板的结构设计刚好瞄准这类场景的痛点。从实际使用场景来看,这类零件常配套在光电式、接近式传感器的可调安装支架上,部分需要做角度补偿的检测工位,比如流水线工件到位检测的角度微调机构、自动化设备上传感器避让工位的回转结构,都会用到这类非同轴的旋转连接件,它不需要额外加装偏心套就能实现回转中心的偏置,能大幅压缩安装位的轴向空间。

  从功能特性上拆解,这款零件的主体采用一体化铣削成型结构,没有拼接焊缝或者紧固件连接的部位,整体刚性表现更好,在频繁做小角度回转调整的工况下不会出现拼接部位松动的问题。板体上预留的两个贯通安装孔,一个作为回转铰接的基准孔,用来和固定侧的销轴配合,孔位的公差带按照基孔制间隙配合设计,既能保证回转动作顺畅无卡滞,又不会因为间隙过大导致回转过程中出现径向窜动,影响传感器的检测精度;另一个长圆孔作为传感器或者联动件的安装位,长圆结构可以兼容一定范围内的安装位置调整,不需要在装配时反复配打孔位,能降低现场装配的调整难度。板体的外轮廓做了多段圆弧过渡的异形设计,不是规则的圆形或者方形结构,这种轮廓设计一方面是为了避让周边的其他零部件,在回转过程中不会和相邻的线束、支架产生运动干涉,另一方面轮廓上的平直切面可以作为角度调整的基准面,装配时可以用百分表靠在切面上校准回转角度,比圆弧面找正要便捷很多。

  说到设计思路,这款零件的偏置量是经过实际工况校核的,偏置距离既满足了传感器检测位置的偏移调整需求,又不会因为偏置量过大导致回转时的力矩失衡,在手动调整或者小气缸驱动回转的工况下,操作力不需要太大就能完成角度切换。板体的厚度方向做了等强度设计,铰接孔周边的部位做了局部加厚处理,因为这个位置是回转受力的集中区域,加厚之后可以提升孔位的耐磨性能,延长零件的使用寿命,而其他非受力区域的厚度做了适度减薄,在不影响整体结构强度的前提下降低零件自重,对于需要频繁往复回转的工位来说,自重降低能减少驱动端的负载,提升动作响应速度。零件的边缘全部做了倒角处理,没有尖锐的毛刺棱角,一方面避免装配时划伤操作人员的手部或者损坏传感器的线束外皮,另一方面倒角结构也能在装配时起到导向作用,让销轴和安装件更容易对准孔位。

  从安装边界的尺寸来看,这款旋转板的最大外轮廓尺寸控制得比较紧凑,适合安装在设备内部空间局促的位置,回转时的最大扫掠半径经过核算,不会超出常规传感器支架的安装空间范围,不需要对原有设备的周边结构做额外切割改造就能直接替换安装。铰接孔的孔径按照常规传感器支架的通用销轴尺寸设计,和市面上多数标准安装支架的销轴尺寸兼容,不需要单独定制配套销轴。安装面的平面度按照机械加工的IT7级精度控制,和传感器安装面贴合时不会出现间隙,能保证传感器安装后的位置稳定性,不会因为设备运行时的振动导致传感器出现角度偏移,影响检测信号的稳定性。另外板体上的减重孔不是随意开设的,位置刚好选在受力最小的区域,既减轻了零件重量,又不会破坏整体的应力分布结构,在承受常规的回转扭矩和安装锁紧力时,不会出现结构变形的问题。在实际选型替换时,只需要核对铰接孔的孔径、偏置距离以及安装面的厚度尺寸,就能判断是否适配现有工位的需求,不需要做复杂的受力校核,因为结构本身已经按照常规传感检测工位的负载情况做了强度冗余设计,能覆盖绝大多数工业检测场景的使用需求。
