传感器用切换式基准度量安装支座

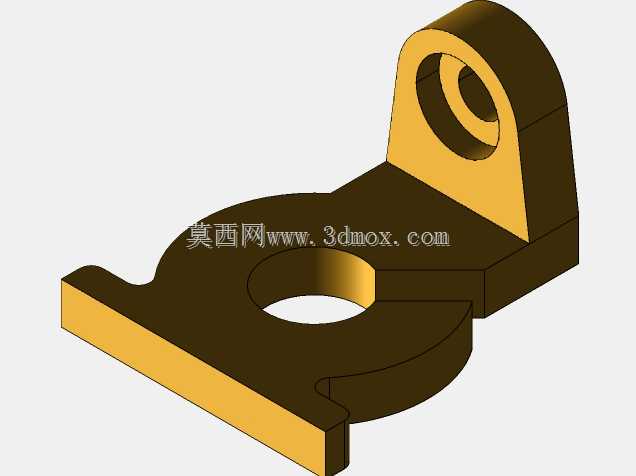

　　在工业传感检测、工位位置切换的自动化产线场景中，这类带铰接耳的基准度量安装支座是位移、位置类传感器的核心配套承载构件，主要承担传感器安装基准定位、检测工位切换时的铰接转动支撑、安装面精度保持的作用，常见于多工位检测台、在线尺寸分选设备、工件姿态校验工位中，用来给接触式或者光电式传感器提供稳定的安装基准，同时满足工位切换时的角度转动需求，避免传感器硬连接带来的磕碰、检测基准偏移问题。从结构设计逻辑来看，构件下部采用带开口的圆盘式安装基座，基座中心预留贯穿的基准定位孔，开口槽结构用来实现基座在配套安装轴上的快速装夹与周向位置微调，基座底部的两个对称凸耳是安装锁紧的受力面，当锁紧螺钉拧紧时，开口槽产生弹性形变抱紧安装轴，

　　保证基座固定后不会出现周向转动或者轴向窜动，确保度量基准的稳定性。上部的铰接耳座与下部基座采用一体化成型结构，耳座上的同轴铰接孔用来穿装铰接销轴，实现检测臂或者传感器安装架的转动连接，孔位的同轴度公差控制在0.02mm以内，避免转动时出现卡滞、间隙过大导致的检测误差，耳座与基座连接位置做了大圆弧过渡处理，用来降低应力集中系数，在频繁转动切换工位的工况下，不会因为交变应力出现连接位置断裂的问题。从安装边界尺寸来看，下部圆盘基座的外径适配常规直径20mm的安装定位轴，开口槽的宽度为3mm，满足M4锁紧螺钉的装夹行程需求，基座的总厚度为8mm，保证抱紧力足够的同时不会占用过多的安装空间；上部铰接耳的中心高度距离基座安装底面为32mm，

　　铰接孔的内径为10mm，适配标准直径10mm的铰接销轴，耳座的厚度为12mm，能够承受最大50N的径向载荷，满足常规小型传感器安装架的载荷需求。在实际选型应用中，这类支座的安装面平面度要求控制在0.01mm以内，保证传感器安装后基准面与检测方向垂直，减少检测系统误差；铰接孔与销轴的配合选用H7/g6的间隙配合，既保证转动灵活无卡滞，又不会因为间隙过大导致转动时的位置偏差，在需要频繁切换检测工位的场景中，铰接孔位置还可以加装自润滑铜套，提升构件的耐磨性能，延长使用寿命。设计过程中需要重点考量两个核心要素，一是下部基座的抱紧力是否满足工况振动要求，在产线设备运行存在振动的场景下，需要核算开口槽的形变量与抱紧摩擦力，

　　确保设备运行时支座不会出现位置偏移，导致检测基准失效；二是上部铰接耳的受力强度，当传感器安装架带有外置附件或者检测时存在接触冲击力时，需要校核耳座根部的弯曲强度，避免冲击力导致耳座变形或者断裂。这类构件的材质通常选用45号钢做表面发黑处理，兼顾强度与防锈性能，在有耐腐蚀需求的场景中也可以选用304不锈钢加工，表面做钝化处理，适配潮湿、有弱腐蚀介质的生产环境。在装配调试时，首先将下部基座的定位孔穿入预设的安装轴，调整好周向角度后拧紧开口槽位置的锁紧螺钉，采用扭力扳手控制锁紧力矩在2.5N·m，避免力矩过大导致开口槽出现塑性变形，失去抱紧能力；之后将传感器安装架通过销轴装入上部铰接孔，两端加装轴用挡圈限制销轴轴向窜动，转动安装架检查转动灵活性，确认无卡滞、无异常间隙后再完成传感器的固定与校准。这类支座的结构设计摒弃了传统分体式焊接支座的精度差、易变形问题，一体化的结构保证了安装基准与铰接位置的位置度精度，减少了装配时的调整工作量，同时开口式的基座结构相比整体式法兰安装，不需要从轴端穿装，能够在轴的任意位置实现装拆与位置调整，大幅提升了产线调试、后期维护的效率，在多工位检测、需要切换度量基准的传感检测场景中，能够有效降低设备的装调难度，提升检测系统的长期稳定性。
