五寸四芯穿越机天线固定支架结构设计

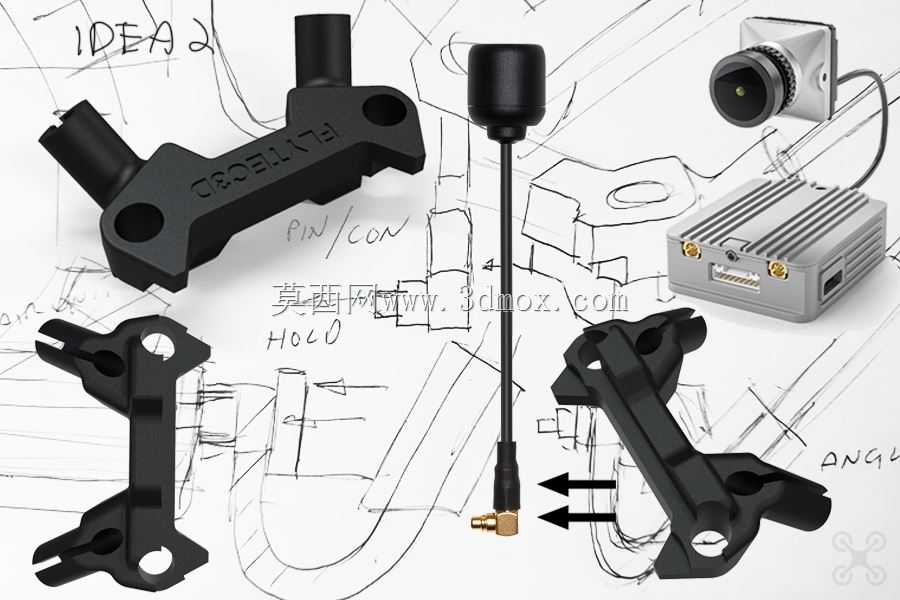

　　在FPV穿越机的日常飞行场景里，图传天线的固定可靠性一直是影响飞行安全与信号稳定性的核心细节，尤其是五寸级别的花飞、竞速机型，飞行过程中会经历大角度机动、高速气流冲击甚至意外炸机碰撞，传统的天线固定方式多采用扎带捆绑、简易打印座卡扣固定，在剧烈震动下很容易出现天线移位、馈线弯折甚至图传单元弹出的问题，直接导致飞行过程中信号中断、图传丢失，轻则无法完成飞行任务，重则造成飞控失控坠机。这款适配Lumenier QAV-S Johnny五寸自由式机架的天线支架，正是针对Caddx Air Unit HD FPV也就是DJI FPV Air Unit这类高清图传的安装痛点做的定向优化设计，从结构层面解决原有快插槽位的固定缺陷。

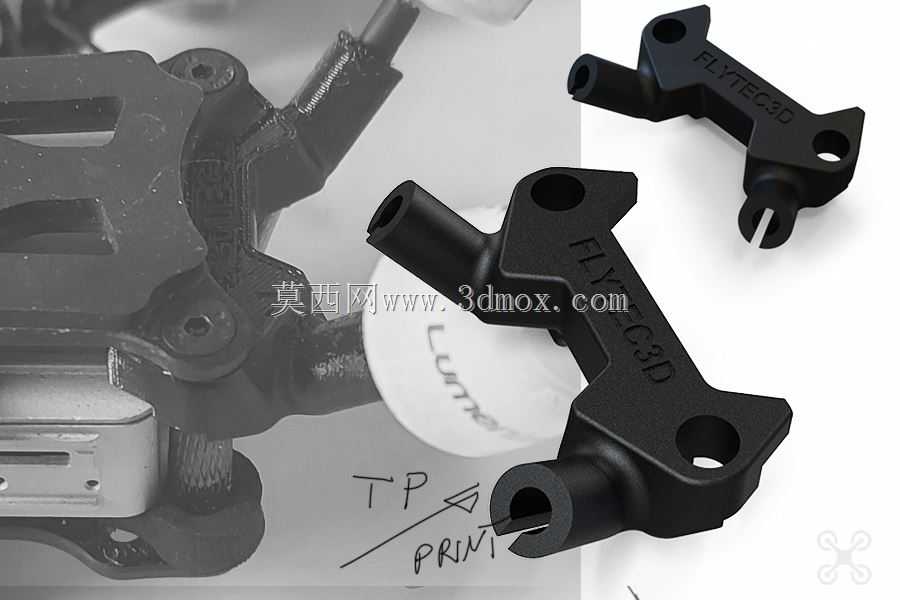

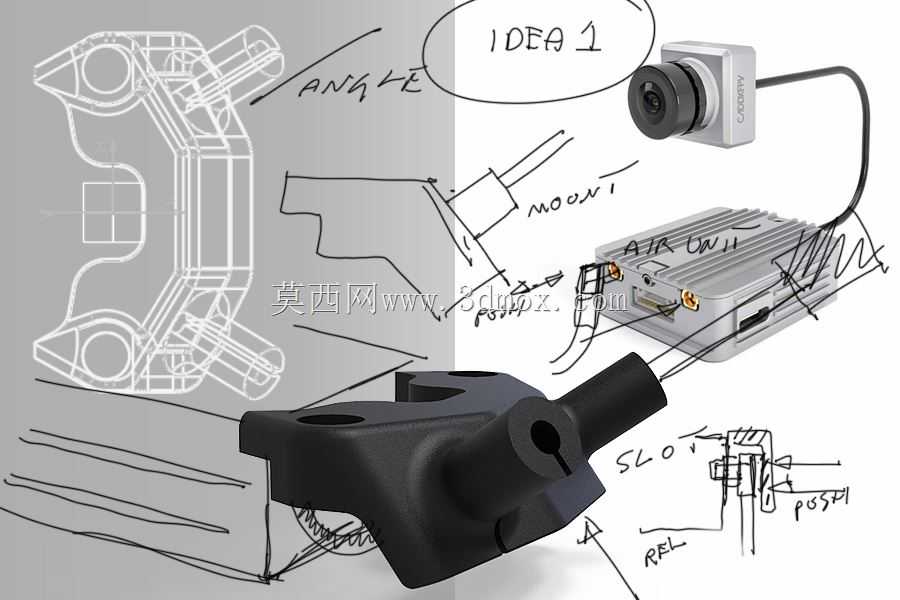

　　从实际装机的适配边界来看，这款支架完全匹配五寸四芯QAV-S Johnny机架的尾部安装孔位，安装孔距严格对应机架尾部预留的M3螺丝孔位，不需要对原有机架做任何打孔、切割修改，直接替换原有天线固定座即可完成装配，整体外形贴合机架尾部的碳板弧度，不会额外增加过多的风阻，支架伸出的固定端长度刚好将天线馈线的弯折半径控制在合理区间，避免馈线在长期震动下出现线芯断裂、屏蔽层破损的问题。设计上最核心的改进点，是在原有适配蚂蚁快速插槽的基础上，增加了防弹出的限位结构，传统的快插槽位仅靠插槽本身的摩擦力固定图传单元，在大G值机动或者炸机冲击下，图传单元很容易从插槽中脱出，这款支架在插槽对应位置增加了侧向的限位卡扣，装配后卡扣会抵住图传单元的壳体边缘，从结构上限制单元的轴向窜动，哪怕经历剧烈的冲击，图传单元也不会从插槽中松脱，不需要额外用扎带或者胶带做二次固定。

　　支架本身的结构做了充分的轻量化处理，在保证结构强度的前提下，对非受力区域做了镂空减重，整体重量控制在FPV配件的合理范围内，不会给五寸机带来额外的负载负担，影响飞行的机动性。支架的天线固定端采用标准的柱状天线适配结构，能够兼容市面上常见的棒棒糖天线、棒状图传天线，固定端的孔径匹配常规5.8G图传天线的安装直径，装配时天线可以直接插入固定端，配合少量的热熔胶或者螺丝锁紧就能完成固定，天线的安装角度可以根据实际飞行需求做微调，保证信号辐射方向始终覆盖飞行的主要朝向，减少信号盲区。

　　从结构受力的角度分析，这款支架的受力路径做了专门的优化，飞行过程中天线受到的气流冲击力、炸机时的碰撞冲击力，会通过支架本体直接传递到机架碳板上，不会让馈线或者图传接口直接承受外力，有效保护图传单元的SMA接口与PCB板，避免接口开焊、板件开裂的问题。支架的安装位置避开了飞控、电调的电磁干扰区域，天线固定端距离图传发射模块的距离符合信号传输的最佳间距要求，不会因为金属部件遮挡或者距离过近影响图传信号的发射效率。在实际装机测试中，采用柔性耗材打印制作的支架还能具备一定的缓冲性能，在发生轻微碰撞时可以通过自身的微小形变吸收冲击能量，既不会因为刚性过高在碰撞时直接断裂，也不会因为刚性不足导致飞行过程中天线晃动影响信号。

　　针对五寸穿越机常见的尾部走线需求，支架上还预留了馈线走线的卡槽，装配时可以将图传馈线顺着卡槽排布，避免馈线外露被螺旋桨打到，同时也能让尾部走线更加整洁，减少飞行过程中的风阻与乱流。整个支架的外形轮廓做了圆角处理，没有尖锐的棱角，在装机或者调试过程中不会划伤手或者损坏其他线材，各个安装孔位都做了沉头设计，螺丝装配后头部完全沉入支架表面，不会出现凸起刮擦电池或者其他配件的问题。对于经常进行大动作花飞、高速竞速的FPV飞手来说，这类针对性优化的固定支架，能够大幅降低飞行过程中因为配件松脱导致的故障概率，不需要在每次起飞前反复检查天线与图传单元的固定状态，提升飞行的可靠性与安全性。
