FPV穿越机裸装GoPro9摄像头固定支架

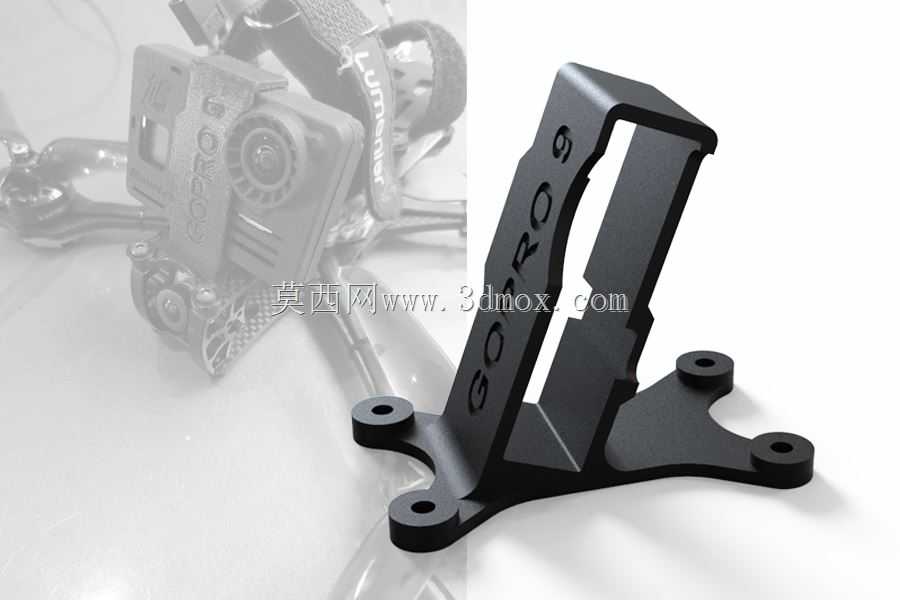

　　这款支架的核心应用场景聚焦于竞速类FPV穿越机的航拍搭载环节，区别于常规全包式运动相机保护壳，它针对拆除原厂外壳的裸装GoPro Hero9摄像头设计，核心目标是在保证拍摄稳定性的前提下，最大限度降低整机挂载重量，适配穿越机飞行时对载荷重量极度敏感的特性——竞速飞行中每减少1g无效载荷，都能直接提升整机推重比，优化机动响应速度与续航表现。从实际用途来看，它替代了原厂厚重的防水保护壳与通用快装底座，直接将裸机摄像头刚性固定在穿越机机架前端的指定安装位，避免飞行过程中摄像头出现晃动、移位，保证航拍画面的清晰度与视角稳定性，同时20度的预设安装倾角，刚好匹配竞速穿越机高速前飞时的机身俯仰姿态，让摄像头拍摄视角始终保持水平向前，

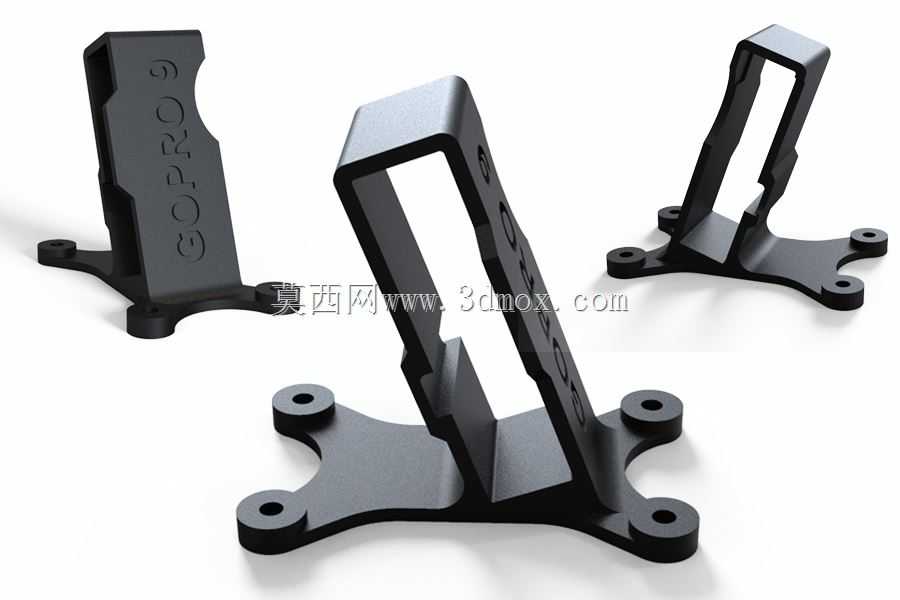

　　无需额外调整云台角度，也省去了额外云台结构带来的重量冗余。从功能特性上看，支架采用一体化镂空结构设计，整体没有多余的冗余结构，侧边的竖向开槽刚好卡住裸装GoPro9的机身侧边，既限制了摄像头前后、左右方向的位移，又不会遮挡摄像头的镜头、按键与散热区域，同时预留了ND滤镜的安装空间，不会因为加装支架影响滤镜的正常使用。底部采用三耳式安装法兰结构，三个安装孔位呈三角分布，每个孔位都做了沉台设计，安装时螺丝头可以完全沉入沉台内，不会突出支架表面剐蹭机架或其他线材，三角分布的孔位相比双孔固定拥有更好的抗扭性能，能抵消飞行过程中急加速、急减速、急转弯带来的惯性冲击力，避免支架出现形变导致摄像头角度偏移。设计思路上，

　　这款支架完全围绕裸机摄像头的实际尺寸做逆向适配，没有沿用通用运动相机支架的通用安装槽结构，而是直接根据裸装GoPro9的机身轮廓做贴合式限位，支架侧边的凸起筋条刚好对应机身侧边的凹槽位置，安装时摄像头可以顺着筋条滑入支架，到位后依靠结构本身的限位实现固定，不需要额外的绑带或者卡扣，进一步减少了固定件带来的额外重量。20度倾角的设定是经过多轮飞行测试调整的角度，既不会因为倾角过大导致飞行时画面拍到过多机架前部结构，也不会因为倾角过小导致高速前飞时画面拍到过多天空区域，刚好适配5英寸竞速穿越机的常规飞行姿态。从安装边界来看，支架底部三个安装孔的孔距完全匹配QAV-S Johnny等经典5寸FPV机架的前端摄像头安装孔位，

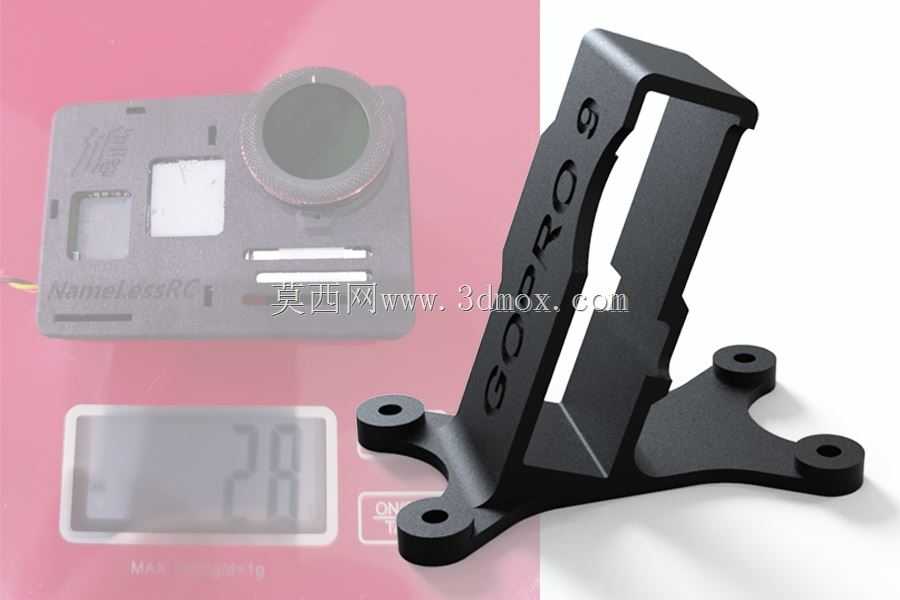

　　不需要对机架做额外打孔或者改装，直接用M2螺丝就可以完成固定，支架整体高度控制在合理范围内，安装后摄像头的重心刚好落在机架的纵向中心轴附近，不会因为挂载位置过高导致整机重心上移，影响飞行的操控稳定性。支架整体壁厚做了均匀化处理，在保证结构强度的前提下，尽可能削减了非受力区域的材料厚度，让整体重量控制在极低的水平，配合拆除外壳后的裸装摄像头，整套航拍载荷的重量相比带壳安装降低了超过八成，能明显减轻穿越机的飞行负担。另外支架的结构设计充分考虑了3D打印的工艺特性，所有转角位置都做了圆角过渡，没有尖锐的直角结构，打印时不需要添加额外的支撑结构，减少了打印后处理的工作量，同时也避免了应力集中导致的支架断裂问题，在炸机时能通过自身的轻微形变吸收部分冲击力，降低摄像头本体受损的概率。支架的安装操作非常简便，不需要复杂的组装步骤，只需要将裸装摄像头顺着侧边卡槽滑入，再将底部三个孔位对准机架安装位锁上螺丝即可完成安装，日常更换电池或者调整设备时，也不需要频繁拆卸支架，只需要将摄像头从卡槽中滑出就能完成操作，兼顾了固定的可靠性与使用的便捷性。
